Система сбора данных для измерения температуры 1586A series

напряжениенастольныйдля лаборатории

Обзор

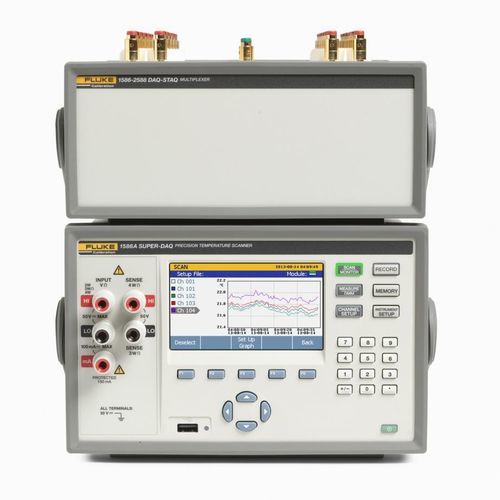

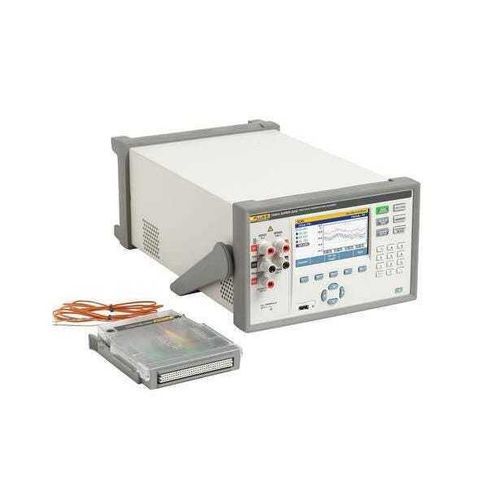

Fluke 1586A Super-DAQ собирает прецизионные температурные и электрические измерения с меткой времени для техников, инженеров и служб качества, позволяя проверять управление процессом, выполнять тепловое картирование, калибровать датчики и поддерживать НИОКР или устранение неисправностей. Данные и статистика отображаются в таблицах; до четырёх каналов можно одновременно выводить на прибор для оперативной оценки перед анализом на ПК.

Ключевые характеристики

• Измеряет термопары, PRT/RTD, термисторы, постоянное напряжение, постоянный ток и сопротивление — до 45 аналоговых каналов (в зависимости от конфигурации).
• Высокая метрологическая точность: PRTs до ±0,005 °C (с DAQ-STAQ мультиплексором), термопары типично ≈±0,5 °C, термисторы до ±0,002 °C.
• Скорость сканирования до 10 каналов/с для высокоскоростных задач.
• Четыре режима работы: Scan, Monitor, Measure, DMM; цветовые тренды в реальном времени для до 4 каналов.
• Внутренняя энергонезависимая память и передача данных по USB/LAN; профили пользователя/администратора для защиты данных и трассируемости.
• Поддержка автоматизированных последовательностей калибровки при подключении к источникам температуры и мультиплексорам.

Области применения

• Тепловое картирование и валидация температуры
• Калибровка процессных датчиков и лабораторная/настольная калибровка PRT/RTD, термисторов и термопар
• Производственный мониторинг, НИОКР, аэрокосмическая и автомобильная промышленность, фармацевтика, биотехнологии и пищевая промышленность

Режимы работы и удобство

• Scan — последовательное сканирование каналов по заданным тестам
• Monitor — просмотр одного канала во время выполнения сканирования
• Measure — запись данных на одном канале без преднастроенного файла теста
• DMM — фронтальный канал как лабораторный цифровой мультиметр для DC напряжения, DC тока и 2/4-проводного сопротивления
• Графики в реальном времени — построение до 4 каналов, режимы масштабирования и истории для обзора на приборе

Данные, подключение и безопасность

• Внутренняя память: ~20 MB флэш для данных/настроек; RAM сканирования содержит ~75 000 временных меток показаний
• USB Host (Type A) для FAT32 накопителей (до 32 GB); USB Device (Type B) с SCPI для управления/передачи данных
• LAN: Ethernet 10/100 (TCP/IP, SCPI); RS-232 (DE-9) для управления источниками и автоматизации
• Профили пользователь/администратор и функции защиты данных для обеспечения трассируемости

Общие характеристики (выборочно)

• Сетевое напряжение: 100 V (90–110 V), 120 V (108–132 V), 220 V (198–242 V), 240 V (216–264 V)
• Частота: 47–440 Hz; потребляемая мощность: 36 VA пиковая (24 W средняя)
• Рабочая температура: 0 °C до 50 °C (полная точность при 18–28 °C); хранение −20 °C до 70 °C
• Ёмкость каналов: аналоговые в сумме 45; напряж./сопр. 41; токовые 5; цифровые I/O 8 бит
• Габариты: H 150 mm × W 245 mm × D 385 mm; типичный вес 6 кг
• Соответствие: CE, CSA, IEC 61010 3-е изд.

Характеристики измерений (выдержка)

• Скорости сканирования: быстро до 10 каналов/с (0,1 с/канал); средне 1 канал/с; медленно 4 с/канал
• Разрешение дисплея: до 6 1/2 разрядов (зависит от сенсора и диапазона)
• PRT/RTD: диапазон −200 °C до 1200 °C (в зависимости от датчика); пример точности: PRT ±0,005 °C (с DAQ-STAQ)
• Термисторы: диапазон −200 °C до 400 °C; типичные точности до ±0,002 °C
• Термопары: диапазон −270 °C до 2315 °C; типичные точности ≈±0,5 °C (зависит от модуля)
• DC напряжение/ток/сопротивление: диапазоны и защиты до 50 V; ток ±100 μA до ±100 mA; сопротивление в зависимости от диапазона

Возможности и комплектующие (обзор)

• Поддержка DAQ-STAQ мультиплексора и внутренних High-Capacity модулей
• Математические каналы (до 20) для сумм/разностей/умножения/деления и полиномиальных операций
• Триггеры: интервальные, внешние, по тревоге, удалённые, ручные, автоматические тестовые последовательности
• Типичные аксессуары: мультиплексоры, входные модули, монтажные наборы в стойку, комплектующие для калибровки и программное обеспечение
