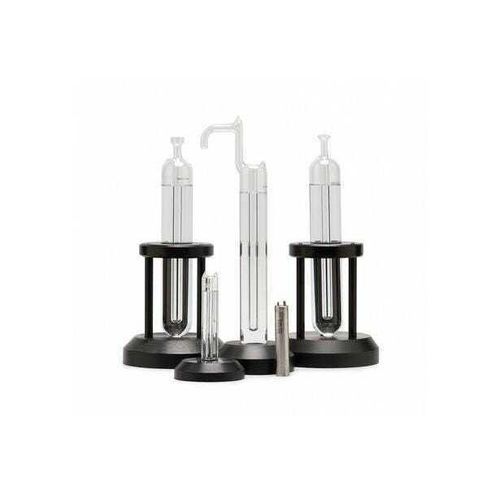

Калибратор для измерения температуры 5901A-G

для датчика температурыдля термометраэталонного образца

Ключевые характеристики

• Простые в использовании TPW ячейки с расширенной неопределённостью типично < ±0,0001 °C для основных моделей.
• Доступны в нескольких размерах и с корпусом из боросиликатного стекла или спекшегося кремнезёма (кварц).
• Заполнены дистиллированной морской водой с изотопным составом, соответствующим VSMOW.
• Обеспечивают фундаментальный, воспроизводимый температурный эталон для калибровочных лабораторий.

Обзор продукта
Серия 5901 эвакуируется и герметично запаивается после заполнения тщательно дистиллированной морской водой, близкой по изотопному составу к Vienna Standard Mean Ocean Water (VSMOW). Производство направлено на минимизацию загрязнений и сохранение изотопной целостности.

Тяжёлая вода
Изотопы кислорода и водорода (включая 17O, 18O и 2H) влияют на температуру TPW. Используется морская вода, поскольку её изотопный состав относится к более тяжёлым типичным значениям. Сдвиги TPW, вызванные изотопами, могут достигать 0,00025 °C; вклад неопределённости от VSMOW в ячейке Fluke Calibration составляет менее ±0,000007 °C (≈7 µK) для основных моделей.

Варианты верификации изотопов
Можно заказать проверку изотопного состава: лабораторный анализ отобранного образца либо предоставление запечатанных ампул с образцами воды для независимой проверки.

Примеси
Погрешности из‑за примесей воды могут превосходить изотопные погрешности. Ячейки проходят многократную дистилляцию и специальные производственные процедуры для сохранения чистоты. Кварцевые ячейки могут заполняться непосредственно от системы дистилляции для минимизации риска загрязнения.

Стекло против кварца
Корпусы из боросиликатного стекла дешевле, но со временем более пористы; спекшийся кремнезём (кварц) менее порист и стабильнее. Исследования показывают, что стеклянные ячейки обычно дрейфуют примерно на 0,00006 °C в год.

Размеры и модели
Модели 5901A, 5901C и 5901D (стекло или кварц) обеспечивают глубину погружения 265 мм и различаются в основном внутренним диаметром погружной гильзы. Модель 5901B-G — уменьшенная стеклянная ячейка (мини) для 9210 Maintenance Apparatus с меньшей глубиной погружения. Доступны втулки и адаптеры для подгонки различных диаметров термометров.

Аксессуары
Аксессуары включают погружной замораживатель 2031A Quick Stick (сухой лёд/спирт) для ускорения образования ледяной мантии в больших ячейках, опциональное страхование ячеек и набор втулок и адаптеров для диаметров щупов.

Модели (примеры)

• 5901A-G — TPW ячейка, Ø внутр. 12 мм с ручкой, стеклянный корпус
• 5901A-Q — TPW ячейка, Ø внутр. 12 мм с ручкой, кварцевый корпус
• 5901C-G — TPW ячейка, Ø внутр. 13,6 мм, стеклянный корпус
• 5901C-Q — TPW ячейка, Ø внутр. 14,4 мм, кварцевый корпус
• 5901D-G / 5901D-Q — TPW ячейка, Ø внутр. 12 мм, стеклянный или кварцевый корпус
• 5901B-G — TPW ячейка, мини, стеклянный корпус (для 9210 Maintenance Apparatus)
• Втулки: 3901-11, 3901-12, 3901-13, 3901-21, 3901-22, 3901-23
• Аккредитованное межлабораторное сравнение: 1904-TPW

Примечания
Доступны различные ванные и системы для поддержания тройной точки в течение длительного времени. Могут быть предоставлены аккредитованные протоколы испытаний для ячеек по ссылке 1904-TPW.

Технические характеристики

• Расширенная неопределённость (k=2): < 0,0001 °C для большинства моделей 5901; < 0,0002 °C для мини (5901B-G).
• Воспроизводимость: 0,00002 °C для основных моделей; 0,00005 °C для мини.
• Примеры габаритов: 5901A (Ø внеш. 50 мм, Ø внутр. 12 мм, длина 450 мм); 5901C (Ø внеш. 60 мм, Ø внутр. 13,6 мм или 14,4 мм, длина 420 мм); 5901B (Ø внеш. 30 мм, Ø внутр. 8 мм, длина 180 мм).
• Глубина погружения (уровень воды до дна гильзы): 265 мм для 5901A/C/D; 118 мм для 5901B (мини).
• Материалы корпуса: боросиликатное стекло или Fused Silica (кварц).
• Источник воды: океан (изотопная композиция VSMOW).
• Допуск dDVSMOW: ±10 ‰ (±1 %) для основных моделей; ±20 ‰ для мини.
• Допуск Δ18O VSMOW: ±1,5 ‰ (±0,15 %) для основных моделей; ±3 ‰ для мини.
• Влияние отклонения от VSMOW на TPW: ≈ ±7 µK для основных моделей; ≈ ±14 µK для мини.
