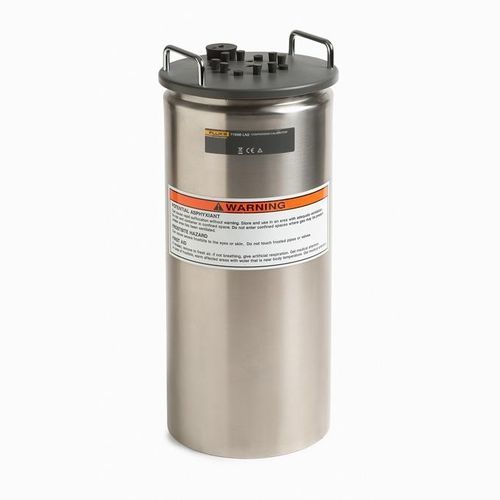

Калибратор для измерения температуры 7196B

для датчика RTDдля термометравысокой точности

Обзор продукта
Номинальная точка кипения азота составляет –196 °C при одной атмосфере. Определяющая тройная точка аргону равна –189,3442 °C. Разность между точкой кипения азота и тройной точкой аргона может быть математически скорректирована, что позволяет проводить сравнительные калибровки с достижимой неопределённостью менее 2 mK относительно фактической тройной точки аргона.

Конструкция и модели
Калибраторы сравнения LN₂ Fluke Calibration состоят из вакуумно-герметичного Дьюар-флакона из нержавеющей стали, высокочистого медного блока и крышки с точной подгонкой. Дьюар заполняется жидким азотом, медный блок подвешивается внутри; стандартный платиновый сопротивловый термометр (SPRT) вставляется в блок и сравнивается с калиброванным SPRT пользователя для выполнения калибровки.

• 7196B-4: четыре внутренних гильзы 8 мм (0,32") I.D.
• 7196B-13: пять гильз I.D. 8 мм (0,32") и восемь гильз I.D. 6,35 мм (0,25").

Ключевые характеристики

• Обеспечивает недорогие сравнительные калибровки при номинальной –196 °C.
• Неопределённость измерения типично < 2 mK по отношению к тройной точке аргона.
• Механически простая конструкция: вакуумный Дьюар, высокочистый медный блок и крышка для воспроизводимых глубин погружения.

Применение
Устройство использует медный блок, погружённый в жидкий азот; SPRT, установленный в термической гильзе блока, сравнивается с калиброванным эталонным SPRT для проведения криогенных сравнительных калибровок. Блок предназначен для лабораторных сравнительных работ и требует калиброванного эталонного SPRT и соблюдения правил обращения с криогенами.

Технические характеристики

• Семейство моделей: 7196B LN₂ Comparison Calibrator (варианты: 7196B-4, 7196B-13)
• Номинальная температура: –196 °C (при 1 atm; зависит от атмосферного давления)
• Термические гильзы: 7196B-4 = четыре гильзы I.D. 8 мм (0,32"); 7196B-13 = пять гильз I.D. 8 мм (0,32") + восемь гильз I.D. 6,35 мм (0,25")
• Глубины погружения: 275 мм от верхней части крышки до дна гильзы; 150 мм погружение в медный блок
• Габариты (Ø x высота): 168 мм x 406 мм (6,6 in x 16 in)
• Стабильность температуры: типично < 2 mK за 20 минут (зависит от стабильности атмосферного давления)
• Однородность температуры: <0.0004 °C
• Объём: 5,47 литра (1,45 галлона)
• Принцип работы: вакуумно-уплотнённый Дьюар с высокочистым медным блоком; SPRT вставляется в блок для сравнительной калибровки
• Примечание: температура равновесия меняется с атмосферным давлением (dT/dp ≈ 0.085 mK/Pa); фактическая стабильность зависит от стабильности давления
