Термометр с термопарой 1560

Pt100с термисторомPt1000

Общее описание

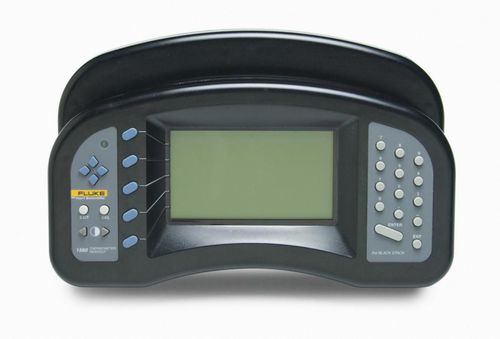

Black Stack 1560 — модульный и расширяемый индикатор температуры для прецизионных температурных измерений, автоматизированных процедур калибровки и многоканального сбора данных. Система состоит из базового блока (дисплей, процессор, питание) и до восьми настраиваемых модулей; модули имеют собственные процессоры и внутренние калибровочные данные и автоматически распознаются базой.

Ключевые особенности

• Модульная архитектура, поддержка SPRT, RTD/PRT, термисторов и термопар
• Расширяемость до 8 модулей (до 96 последовательных входов)
• Возможность эталонных измерений (погрешность зависит от модуля, до ±0,0013 °C)
• Встроенная регистрация данных (хранит последние 1000 измерений) и связь RS‑232; опционально IEEE‑488/GPIB через модуль 3560
• Фронтальный графический ЖК‑дисплей с полосовым регистратором и удобным управлением

Базовый блок
Базовый блок содержит основной дисплей, процессор, блок питания, кнопки управления и порт RS‑232. Он обеспечивает питание и управление связью для подключенных модулей, выполняет самодиагностику при включении и не требует отдельной калибровки; характеристики измерений определяются установленными модулями.

Модули (обзор)
Модули ориентированы на конкретные типы датчиков и сохраняют собственные калибровочные данные. Типичные модули:

• SPRT Module 2560 — 2 канала, 25 Ω и 100 Ω четырехпроводные RTD/PRT/SPRT; преобразования сопротивления в температуру (ITS‑90, W(T90), IPTS‑68, CVD, полиномы)
• High‑Temp PRT Module 2561 — 2 канала, HTPRT/RTD низкого сопротивления до 1200 °C
• PRT Scanner 2562 — 8 каналов для 100 Ω PRT/RTD (2/3/4‑проводные)
• 1000‑Ohm PRT Modules 2567 (2‑канальный) & 2568 (8‑канальный)
• Standards Thermistor Module 2563 — 2 канала, термисторы с низким дрейфом
• Thermistor Scanner 2564 — 8 каналов
• Precision Thermocouple Module 2565 — 2 канала, внутренняя компенсация холодного спая
• Thermocouple Scanner 2566 — 12 каналов, поддержка типов K, J, T, S, R, B, E, N
• Extended Communication Module 3560 — добавляет GPIB (IEEE‑488), интерфейс принтера Centronics и аналоговый выход

Детали SPRT‑модуля
SPRT‑модуль 2560 обеспечивает два четырехпроводных входа для SPRT/PRT 25 Ω и 100 Ω с эталонной точностью сопротивления (0 Ω–400 Ω). Поддерживаются прямая измерительная запись сопротивления и несколько методов преобразования в температуру; два канала позволяют проводить сравнительные измерения опорных датчиков.

Сбор данных и программное обеспечение
Встроенная память хранит последние 1000 измерений с датой/временем. Данные можно передавать по RS‑232 на ПК. Программное обеспечение Fluke Calibration LogWare (модель 9935) предоставляет многоканальную регистрацию, графический и статистический анализ, сигналы тревоги, отложенный старт и выбор интервалов записи. Дисплей поддерживает графическую запись (strip‑chart) с автоматическим масштабированием по вертикали.

Конструкция и эргономика
Модули вставляются в заднюю часть базового блока; каждый модуль содержит свою калибровку, что позволяет добавлять или заменять модули без перекалибровки всего комплекта. Передняя панель обеспечивает прямой доступ к программированию, разъемы расположены для удобства в лабораторных и производственных условиях.

Применения
Подходит для эталонной метрологии, автоматизированных систем калибровки, лабораторных и промышленных прецизионных измерений температуры, многоканального сбора данных и верификационных задач, включая проверку медицинского оборудования.

Технические характеристики

• Модель (базовый блок): 1560 — питание 100–240 V AC, 50/60 Hz; дисплей: 4,25" x 2,25" графический ЖК с LED‑подсветкой
• Поддержка модулей: до 8 (автоматическая последовательность 1–96 каналов)
• Связь: RS‑232 стандарт; опционально IEEE‑488 (GPIB) через модуль 3560
• Память: хранит последние 1000 измерений с датой/временем; энергонезависимая память для последовательности каналов и коэффициентов зонда
• Минимальное время выборки: 2 секунды
• SPRT Module 2560: 2 канала, 0 Ω–400 Ω, точность сопротивления ±20 ppm, эквивалентная точность температуры ≈ ±0,005 °C при 0 °C, разрешение сопротивления 0,0001 Ω, разрешение температуры 0,0001 °C
• High‑Temp PRT 2561: 2 канала, 0 Ω–25 Ω, до 1200 °C, точность температуры ≈ ±0,013 °C при 0 °C
• PRT Scanner 2562: 8 каналов, 0 Ω–400 Ω, точность температуры ≈ ±0,01 °C при 0 °C
• Standards Thermistor 2563: 2 канала, точность температуры ±0,0013 °C при 0 °C
• Thermistor Scanner 2564: 8 каналов, точность ±0,0025 °C при 0 °C
• Precision Thermocouple 2565: 2 канала, mV −10 до 100 mV, точность mV ±0,002 mV, точность температуры ±0,05 °C (внешний CJC)
• Thermocouple Scanner 2566: 12 каналов, точность mV ±0,004 mV, точность температуры ±0,1 °C (внешний CJC)
• Extended Communication Module 3560: GPIB (IEEE‑488), Centronics интерфейс принтера, аналоговый выход ±1,25 VDC
