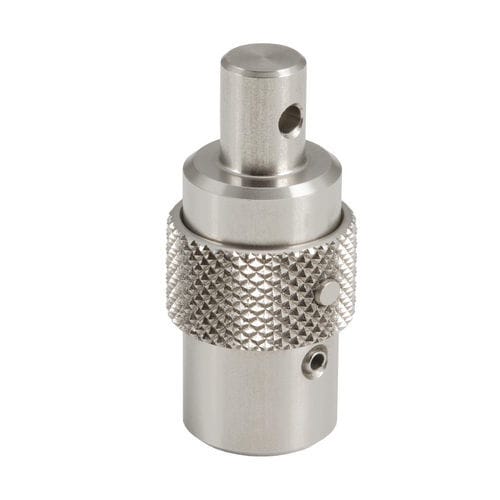

Крепеж на 1/4 оборота из нержавеющей стали QCSJLKкулачковый
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Материал
- из нержавеющей стали
- Механизм
- кулачковый
Описание
Описание продукта
Этот зажим муфты вала фиксируется в приёмнике поворотом вала на 90°. Для фиксации зажима в кулачковой канавке приёмника требуется пружинный штифт (не входит в комплект). Для разблокировки поднимите воротник и поверните вал в противоположную сторону. Материал корпуса: нержавеющая сталь 303. Подходит для быстрых и повторяемых осевых фиксаций в механических узлах.
Варианты деталей (таблица)
Доступные материалы
Технические характеристики
Этот зажим муфты вала фиксируется в приёмнике поворотом вала на 90°. Для фиксации зажима в кулачковой канавке приёмника требуется пружинный штифт (не входит в комплект). Для разблокировки поднимите воротник и поверните вал в противоположную сторону. Материал корпуса: нержавеющая сталь 303. Подходит для быстрых и повторяемых осевых фиксаций в механических узлах.
Варианты деталей (таблица)
- ID: 150288 | SKU: QCSJLK1118A | Номер детали: QCSJLK1118A | D: 8 mm | Диаметр воротника: 18 mm | Диаметр вала: 15 mm | Диаметр отверстия: 3 mm | Диаметр: 11 mm | Высота корпуса: 32.5 mm | Высота штифта: 12 mm | Высота центр корпуса-до-сквозного-отверстия: 6 mm
Доступные материалы
- Руководство по выбору - Одноразовые фиксаторы (PDF)
- Технические характеристики (PDF)
- Видео продукта (MP4)
Технические характеристики
- Работа: фиксируется в приёмнике поворотом вала на 90°; для разблокировки поднимите воротник и поверните вал в противоположную сторону
- Требуется пружинный штифт (не входит в комплект) для фиксации зажима в кулачковой канавке приёмника
- Материал корпуса: нержавеющая сталь 303
- Диаметр штифта: 8 mm
- Диаметр воротника: 18 mm
- Диаметр вала: 15 mm
- Диаметр отверстия: 3 mm
- Диаметр: 11 mm
- Высота корпуса: 32.5 mm
- Высота штифта: 12 mm
- Высота центр корпуса-до-сквозного-отверстия: 6 mm
