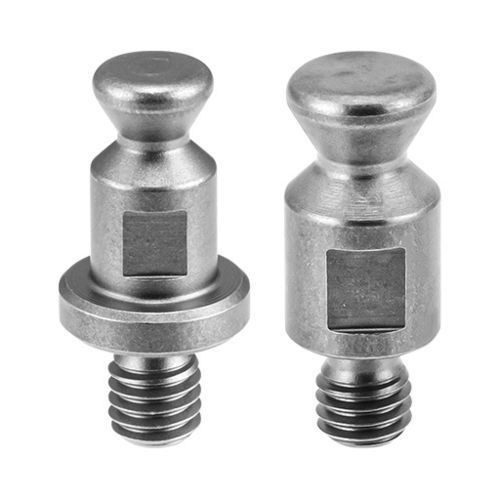

Шариковый шпиндель для высокой нагрузки QCPCS-M

из нержавеющей стали

Описание
Зажимные штифты для использования с тяжелыми стержневыми креплениями серии QCPCS. Быстро устанавливаются в одном нарезном отверстии; доступны два типа штифтов в зависимости от требуемой допустимой нагрузки. Стандартный материал: нержавеющая сталь 630.

Применение
Предназначены для сборки с креплениями QCPCS heavy-duty; оптимизированы для быстрого монтажа в одно нарезное отверстие. Выберите тип штифта и размер резьбы в соответствии с нагрузкой и сопряженным крепежом.

Доступные варианты деталей (фрагмент)

• 150620 | QCPCS0625-M4-SUS | Type B | Резьба M4×0.70 | D 6 | D1 - | W 5 | H1 13 | H2 4.0 | Для использования с QCPCS0625-20, QCPCS0625-20-SUS
• 150624 | QCPCSF0625-M5-SUS | Type A | Резьба M5×0.80 | D 6 | D1 9 | W 5 | H1 16 | H2 4.0 | Для использования с QCPCS0625-20, QCPCS0625-20-SUS
• 150623 | QCPCS0834-M5-SUS | Type B | Резьба M5×0.80 | D 8 | D1 - | W 7 | H1 14 | H2 4.5 | Для использования с QCPCS0834-20, QCPCS0834-20-SUS
• 150625 | QCPCSF0625-M6-SUS | Type A | Резьба M6×1.00 | D 6 | D1 9 | W 5 | H1 16 | H2 4.0 | Для использования с QCPCS0625-20, QCPCS0625-20-SUS
• 150626 | QCPCSF0834-M6-SUS | Type A | Резьба M6×1.00 | D 8 | D1 12 | W 7 | H1 17 | H2 4.5 | Для использования с QCPCS0834-20, QCPCS0834-20-SUS

Элементы управления вариантом детали на странице

• Резьба мм: M4×0.70, M5×0.80, M6×1.00
• Диаметр корпуса мм: 6, 8

Медиа и документы (перечислены на странице)

• Руководство по выбору - One-Touch Fasteners (PDF)
• Технические характеристики (PDF)
• Видео продукта (mp4)

Технические характеристики

• Материал: нержавеющая сталь 630
• Крепление: устанавливается в одно нарезное отверстие
• Доступные размеры резьбы: M4×0.70, M5×0.80, M6×1.00
• Два типа штифтов доступны в зависимости от допустимой нагрузки
• Разработано для использования с креплениями QCPCS heavy-duty
• Типичные SKU и размерные данные указаны в вариантах деталей (резьба, диаметр, ширины, высоты)
