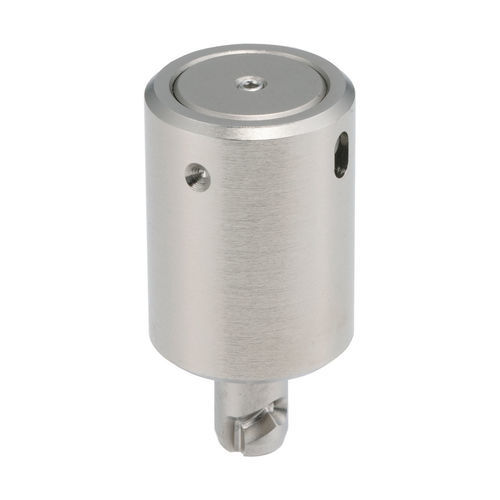

Крепеж на 1/4 оборота из нержавеющей стали QCSJS

Обзор продукта
Этот фиксатор для монтажа на вал с быстрой сменой обеспечивает положительное блокирование при повороте на четверть оборота для применений с частыми установками и снятиями оснастки. Разработан для обеспечения стабильной силы зажима и снижения риска недостаточной или чрезмерной затяжки оператором. Предназначен для использования с приёмниками QCSJS-S и QCTHS-B; фиксатор устанавливается на вал для увеличения досягаемости, приёмник — на основание. Штифты фиксатора входят в пазы приёмника и блокируются поворотом на 90°. Корпус: сталь 1045 с химическим никелированием; штифт: нержавеющая сталь 303.

Материалы

• Корпус: сталь 1045, химическое никелирование
• Штифт: нержавеющая сталь 303

Совместимость

• Предназначено для использования с приёмниками QCSJS-S и QCTHS-B (например QCSJS0822-S, QCTHS0834-B)

Работа

• Монтируется на вал для увеличения досягаемости; приёмник монтируется на основание
• При вставке штифты фиксатора выравниваются с пазами приёмника
• Повернуть фиксатор на четверть оборота (90°) для блокировки
• Обеспечивает стабильную силу зажима, снижая риск недозатяжки/перезатяжки

Доступные варианты деталей
Детали: ID | SKU | Номер детали | D mm | D1 mm | Сила зажима (Lbs) | Использовать с запирающим приёмником

• 142229 | QCSJS0822A | QCSJS0822A | 22 | 8 | 90 | QCSJS0822-S, QCTHS0834-B

Медиа

• Лист спецификаций (PDF)
• Руководство по выбору - One-Touch Fasteners (PDF)
• Доступно видео о продукте

Технические характеристики

• Модель / серия: QCSJS
• Пример детали: QCSJS0822A (ID 142229)
• D (диаметр): 22 mm
• D1: 8 mm
• Сила зажима: 90 lbs
• Материал корпуса: сталь 1045
• Отделка корпуса: химическое никелирование
• Материал штифта: нержавеющая сталь 303
• Тип монтажа: монтаж на вал
• Работа: положительное блокирование при четверти поворота
• Совместимые приёмники: QCSJS-S, QCTHS-B (например QCSJS0822-S, QCTHS0834-B)
