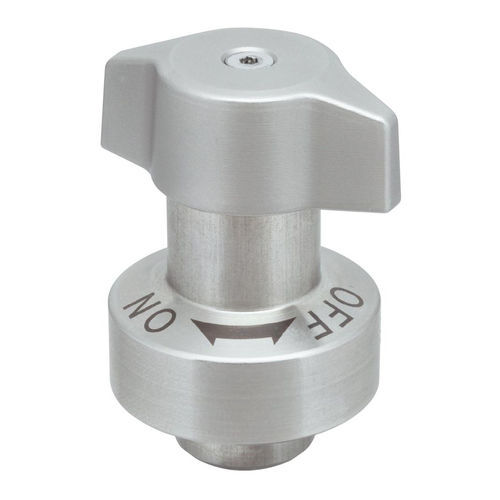

Крепеж на 1/4 оборота из нержавеющей стали QCTHSA-S

для панелейкулачковыйна пружине

Обзор
Эти выдвижные фиксаторы 1/4 оборота обеспечивают положительную фиксацию для приспособлений с быстрым сменным креплением, где требуется частое вставление и извлечение. Они обеспечивают постоянную зажимную силу и предотвращают недозатягивание или перезатягивание оператором. Предназначены для использования с соответствующей кулачковой муфтой, указанной ниже: фиксатор монтируется на приспособлении, муфта — на основании. Пружина в фиксации компенсирует диапазон толщин приспособления. Поворот ручки на четверть оборота выравнивает и фиксирует устройство. Фиксаторы маркированы индикаторами "ON" и "OFF", показывающими положение штифтов. В комплект входят три цилиндрических винта с внутренним шестигранником для монтажа (M3x0.5 - 6 mm или M2x0.4 - 5 mm). Корпус: нержавеющая сталь 303; втулка/ствол: сталь SKS3 с бесэлектролитным никелевым покрытием; штифты: нержавеющая сталь 420J2; ручка: нержавеющая сталь 304.

Типы изделий

• QCTHSA — пластиковая ручка, стальной стержень
• QCTHSA-S — ручка из нержавеющей стали, стальной стержень

Список деталей (выбранная деталь)
Деталь: QCTHSA0834-20S
Толщина пластины мм: 6 до 20
Резьба мм: M3x0.50 - глубина 6 мм
Диаметр стержня мм: 8
Диаметр отверстия вставки мм: 18
Диаметр фланца мм: 34
Диаметр ручки мм: 40
P.C.D. мм: 28
Длина стержня мм: 20
Высота при зацеплении (ручка и фланец) мм: 32.3
Полная высота ручки и фланца мм: 43.9

Технические характеристики

• Модель / Серия: QCTHSA
• Выбранный номер детали: QCTHSA0834-20S
• Функция: фиксатор 1/4 оборота, выдвижной
• Назначение: приспособления с быстрым сменным креплением, допускающие частое вставление/извлечение
• Диапазон толщины пластины: 6 до 20 мм
• Резьба: M3 x 0.50, глубина 6 мм
• Диаметр стержня: 8 мм
• Диаметр вставки: 18 мм
• Диаметр фланца: 34 мм
• Диаметр ручки: 40 мм
• P.C.D.: 28 мм
• Длина стержня: 20 мм
• Высота при зацеплении (ручка и фланец): 32.3 мм
• Общая высота ручки и фланца: 43.9 мм
• Материалы: корпус — нержавеющая сталь 303; стержень — сталь SKS3 с бесэлектролитным никелевым покрытием; штифты — нержавеющая сталь 420J2; ручка — нержавеющая сталь 304
• Крепёж в комплекте: три цилиндрических винта с внутренним шестигранником (M3x0.5 - 6 мм или M2x0.4 - 5 мм)
• Особенности: компенсатор толщины на пружине; индикаторы положения "ON"/"OFF"; постоянная зажимная сила; разработан для сочетания с кулачковой муфтой
