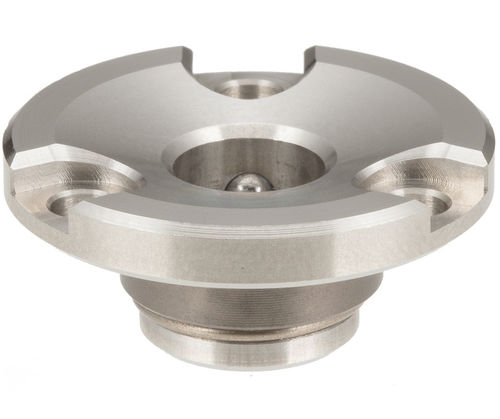

Крепеж на 1/4 оборота из нержавеющей стали QCTHS-B

с резьбой

Обзор
Встраиваемый приёмник для четвертьоборотных крепежей, разработанный для работы с тяжёлыми четвертьоборотными крепежами серии QCTHS и соответствующими выдвижными крепежами. Приёмник крепится тремя низкими винтами M3 x 0,50 × 6 мм (в комплекте) и предназначен для заблокированных четвертьоборотных соединений в промышленных сборках.

Материалы

• Корпус: нержавеющая сталь 303 с безэлектролитным никелевым покрытием
• Шарики: нержавеющая сталь 440C
• Воротник: 440C нержавеющая сталь, закалённая и отпущенная
• Стопорное кольцо: нержавеющая сталь 304

Типы продукции

• QCTHS-B Приёмники — стальной корпус, для использования с тяжёлыми крепежами QCTHS / QCTHSA

Пример детали

• QCTHS0834-B (ID 136890) — Резьба: M3 x 0,50 (глубина 6 мм); Основные размеры: D = 26 мм, h9 = 14 мм, D1 = 8 мм, D2 = 20 мм, P.C.D. = 11,5 мм, L = 3,5 мм, L1 = 1,5 мм. Использовать с тяжёлыми крепежами: QCTHS0834-20, QCTHS0834-20S, QCTHS0825-20, QCTHS0825-20S. Использовать с выдвижными тяжёлыми крепежами: QCTHSA0834-20, QCTHSA0834-20S, QCTHSA0825-20, QCTHSA0825-20S. Совместимая хомут-муфта: QCSJS0822A.

Примечания
Приёмник предназначен для использования с указанными крепежами QCTHS / QCTHSA. Крепёжные элементы для монтажа (3 × M3 x 0,50 × 6 мм низкие головки) поставляются в комплекте.

Технические характеристики

• Тип монтажа: встраиваемый
• Включённые крепёжные винты: 3 × M3 x 0,50 × 6 мм низкие головки
• Материал и покрытие корпуса: нержавеющая сталь 303, безэлектролитное никелевое покрытие
• Шарики: 440C нержавеющая сталь
• Воротник: 440C закалённый и отпущенный
• Стопорное кольцо: 304 нержавеющая сталь
• Пример совместимой детали: QCTHS0834-B (ID 136890)
• Резьба: M3 x 0,50, глубина 6 мм
• Ключевые размеры (пример QCTHS0834-B): D = 26 мм; h9 = 14 мм; D1 = 8 мм; D2 = 20 мм; P.C.D. = 11,5 мм; L = 3,5 мм; L1 = 1,5 мм
• Совместимые тяжёлые крепежи: варианты серии QCTHS, указанные выше
• Совместимые выдвижные тяжёлые крепежи: варианты серии QCTHSA, указанные выше
• Совместимая хомут-муфта: QCSJS0822A
