Крепеж на 1/4 оборота из нержавеющей стали QCFC

на пружине

Описание

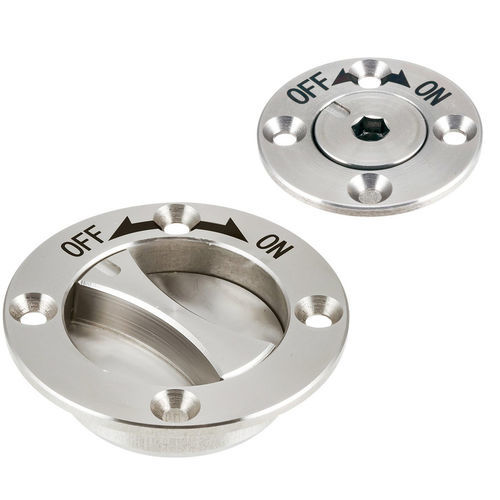

Обеспечивает положительное запирание в приложениях быстрой замены, где крепеж часто вставляется и удаляется. Обеспечивает постоянную силу зажима, предотвращая недотягивание или перетягивание оператором. Плоский профиль с утопленной рукояткой и корпусом минимизирует помехи. Предназначен для использования с приёмниками QCFC-B (продаются отдельно). Крепёж монтируется на оснастке, приёмник — на основании. При вставке штыри крепежа выравниваются со слотами приёмника. Внутренняя пружина компенсирует толщину детали 6 мм и более. На крепежах нанесены индикаторы "ON" и "OFF" для отображения положения штырей. В комплект входят четыре потайных винта для монтажа (M2.5X0.45-5L). Корпус, рукоятка, пружина и винты выполнены из нержавеющей стали.

Медиа

• Руководство по выбору - One-Touch Fasteners (PDF)
• Видео продукта (mp4)
• Технические характеристики (QCFC-B) (PDF)
• Технические характеристики (QCFC) (PDF)

Доступные варианты (таблица)
Номер детали | Диапазон толщины пластины (мм) | D (мм) | H (мм) | Сила зажима (Lbs) | Сила удержания (Lbs) | Использовать с приёмником
QCFCH0628-SUS | 6 or more | 28 | 10.7 | 13.5 | 13.5 | QCFCH0628-B-SUS
QCFC0639-SUS | 6 or more | 39 | 16.5 | 6.7 | 6.7 | QCFC0639-B-SUS

Характеристики / технические спецификации

• Модель: QCFC
• Плоский профиль с утопленной рукояткой и корпусом для минимизации помех
• Материал: корпус, рукоятка, пружина и винты из нержавеющей стали
• Поддерживаемый диапазон толщин детали: 6 мм или более
• Крепление: в комплекте четыре потайных винта (M2.5X0.45-5L)
• Крепежи с маркировкой "ON" и "OFF" для положения штырей
• Разработан для использования с приёмниками QCFC-B (приёмники продаются отдельно)
• Доступные наружные диаметры: 28 мм и 39 мм (зависит от варианта)
• Примеры размеров и усилий по варианту: D 28 мм / H 10.7 мм — зажим/удержание 13.5 lbs; D 39 мм / H 16.5 мм — зажим/удержание 6.7 lbs
