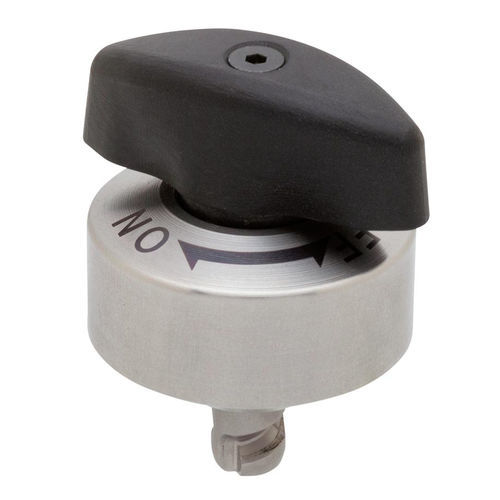

Крепеж на 1/4 оборота из нержавеющей стали QCTHS

из пластикадля панелейкулачковый

Обзор продукта
Крепеж с четвертьоборотом для быстросменных применений с частой установкой и снятием. Обеспечивает постоянную силу зажима, предотвращая недостаточную или избыточную затяжку оператором. Крепеж монтируется на оснастке, соответствующий кулачковый приёмник крепится на основании. Пружина в крепеже допускает диапазон толщин оснастки. Поворот ручки на четверть оборота выравнивает и фиксирует крепеж; позиции отмечены как ON/OFF. Может использоваться с установочными штифтами для высокоточной фиксации.

Типы продукта

• QCTHS — Крепеж с четвертьоборотом, пластиковая ручка, стальной шток
• QCTHS-S — Крепеж с четвертьоборотом, нержавеющая ручка, стальной шток

Варианты деталей (таблица)
Заголовок: ID | SKU | Номер детали | Материал ручки | Диапазон толщины пластины (мм) | Резьба | D | D1 (h9) | D2 | D3 | Dp P.C.D. | L | H | H1 | V град | Сжимающая сила (lbs) | Использовать с приёмником, номер детали | PN
Строка: 136888 | QCTHS0834-20 | QCTHS0834-20 | Пластик | 6–20 | M3x0.50 - Глубина 6 | 8 | 18 | 34 | 40 | 28 | 16.3 | 31.5 | 16 | 120 | 90 | QCTHS0834-B | (нет)

Медиа

• Руководство по выбору - One-Touch Fasteners (PDF)
• Видеопрезентация продукта (MP4)
• Технические спецификации (PDF)

Технические характеристики

• Корпус: 303 нержавеющая сталь с безэлектролитным никелевым покрытием.
• Штифты: 440C нержавеющая сталь.
• Ручка: черный пластик (QCTHS). В QCTHS-S ручка из нержавеющей стали.
• Шток: сталь SKS3, безэлектролитное никелевое покрытие, термообработка.
• Пружина: 304 нержавеющая сталь.
• Крепеж: в комплекте три винта под цилиндрическую головку с внутренним шестигранником из нержавеющей стали (M3 x 0.5, длина 6 мм).
• Работа: фиксация при четвертьобороте; пружина компенсирует диапазон толщин; пометки ON/OFF; совместим с установочными штифтами для точного позиционирования.
• Пример QCTHS0834-20: диапазон толщин пластины 6–20 мм; резьба M3x0.50 (глубина 6 мм); D=8 мм; D1=18 мм; D2=34 мм; D3=40 мм; P.C.D.=28 мм; L=16.3 мм; H=31.5 мм; H1=16 мм; V=120°; сила зажима ≈ 90 lbs; использовать с приёмником QCTHS0834-B.
