Крепеж на 1/4 оборота из оцинкованной стали QCSJ

для панелейкулачковый

Обзор продукта
Эти камприемники предназначены для использования с фиксирующими элементами с четвертьоборотным посадочным валом (one-touch). Доступны в исполнениях для монтажа на плиту и на вал. Изготовлены из стали 4140 с безэлектролитным покрытием для стабильной защиты поверхности. Подходят для промышленных узлов, где требуется быстрое соединение и повторяемое позиционирование.

Типы продукта
Фланцевые приемники для монтажа на плиту, совместимые с валовыми фиксаторами серии QCSJ. Корпус из стали, конфигурация для установки на панель или кронштейн.

Выбранная деталь

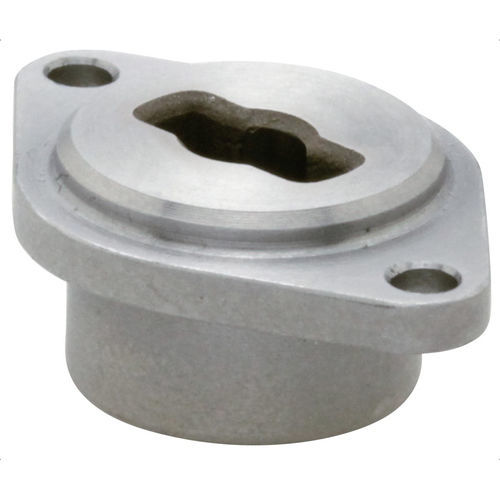

КАМПРИЕМНИК - МОНТАЖ НА ПЛИТУ

Варианты детали / Таблица
ID: 134103
SKU: QCSJ0514-B
Номер детали: QCSJ0514-B
D (мм): 5
D1 (мм): 14
D2 (мм): 13
L (мм): 25
L1 (мм): 21
H (мм): 8 (до верха фланца)
H1 (мм): 1.5 (высота торца/плеча)
H2 (мм): 2 (высота фланца)
W (мм): 17 (общая ширина)
Размер SHCS: M2x0.4-5L
Использовать с хомутом валовой муфты: QCSJ0514A

Включенные медиа (ссылки не отображаются)
Руководство по подбору - One-Touch крепления (PDF)
Технические характеристики креплений и приемников QCSJ (PDF)
Видео продукта (mp4)

Технические характеристики

• Материал: сталь 4140
• Покрытие: безэлектролитное
• Тип крепления: монтаж на плиту (также доступно исполнение для монтажа на вал)
• Диаметр паза под штифт: 5 мм
• Диаметр плеча (D1): 14 мм
• Диаметр основания (D2): 13 мм
• Общая длина (L): 25 мм
• Расстояние между крепежными отверстиями (L1): 21 мм
• Высота до верха фланца (H): 8 мм
• Высота плеча (H1): 1.5 мм
• Высота фланца (H2): 2 мм
• Общая ширина (W): 17 мм
• Размер SHCS: M2x0.4-5L
• Совместимый хомут валовой муфты: QCSJ0514A
