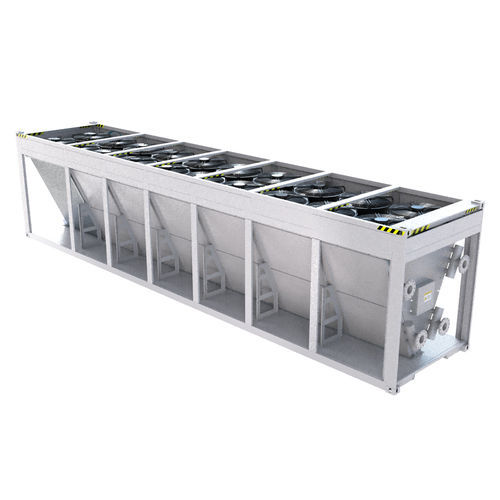

Установка для охлаждения воздуха EXT series

Обзор
Воздухо‑охлаждаемый сухой охладитель для высокоплотных систем жидкостного охлаждения. Разработанный для критичных инфраструктур жидкостного охлаждения в AI и HPC дата‑центрах, Dry Cooler EXTRCOOL эффективно отводит теплоты из контуров CDU, обеспечивая надежную работу с низким PUE для высокомощных GPU‑серверов и плотных стоек. При росте плотности мощности свыше 50 кВт на стойку это устройство корпоративного уровня обеспечивает стабильный и энергоэффективный отвод тепла для круглосуточной работы.

Ключевые технические преимущества

• Высокоэффективный отвод тепла: Теплообменник с большой площадью ребристых труб в сочетании с вентиляторами высокого статического давления максимизирует теплообмен со стороны воздуха, отводя тепло из замкнутых жидкостных контуров без использования чиллера.
• Прочный контейнерный дизайн: Соответствует стандартам ISO для наружного размещения, имеет корпуса, устойчивые к погодным условиям, антикоррозионные покрытия и демпфирующие вибрации конструкции.
• Масштабируемая модульная архитектура: Параллельная многовентиляторная конфигурация обеспечивает гибкое соответствие мощности, поддерживая системы жидкостного охлаждения от 100 кВт до мегаваттного уровня.
• Низкий уровень шума и энергоэффективная работа: Вентиляторы EC с регулировкой скорости динамически подстраивают поток воздуха по температуре хладагента для снижения энергопотребления и уменьшения PUE.
• Plug‑and‑play интеграция: Стандартные фланцевые подключения и предварительно испытанные трубопроводы упрощают интеграцию с CDU, cold plate и коллекторными системами для быстрой установки.

Технические характеристики продукта
Атрибут: Характеристика
Brand: EXTRCOOL
Model Series: DC-Series Dry Cooler
Product Type: Dry cooler (DC)
Cooling Type: Air-to-liquid dry cooling
Product Category: Liquid cooling heat rejection unit
Compatible Systems: CDU, liquid cooling racks, cold plate loops
Place of Origin: Guangdong, China
Installation Type: Horizontal installation
Coolant: PG40
Working environment T&H: -30°C ~ 45°C / RH5 ~ 90%
Storage environment T&H: -45°C ~ 70°C / RH5 ~ 93%
Air & Liquid temp gap: typically 10°C (varies by model)
Air temp (in/out): typical 30°C / 40°C
Secondary side liquid temp (out/in): ranges by model (examples: 35°C/40°C; 38°C/43°C; up to 44.5°C for larger units)
Air flow rate (by model): EXT-150DC: 50,000 m³/h • EXT-200DC: 60,000 m³/h • EXT-300DC: 100,000 m³/h • EXT-600DC: 240,000 m³/h • EXT-1000DC: 300,000 m³/h • EXT-1600DC: 540,000 m³/h • EXT-2000DC: 600,000 m³/h
Liquid flow rate (by model): EXT-150DC: 500 LPM • EXT-200DC: 650 LPM • EXT-300DC: 1000 LPM • EXT-600DC: 2000 LPM • EXT-1000DC: 3200 LPM • EXT-1600DC: 4000 LPM • EXT-2000DC: 5000 LPM
Power Supply: 3P AC 380V 50/60Hz (also 3P AC 480V 60Hz option)
Dual power ATS: Yes
Control type: PID control method, regulating fan speed based on temperature sensor (supply/return water)
Leak Detection: Yes
Redundant Fan Automatic Switchover: N+1 configuration
Power consumption (by model approximate): EXT-150DC < 5 kW • EXT-200DC < 8 kW • EXT-300DC < 12 kW • EXT-600DC < 28 kW • EXT-1000DC < 32 kW • EXT-1600DC < 58 kW • EXT-2000DC < 67 kW
Communication: Modbus RTU & TCP/IP
Design pressure: > 10 Bar
Protection level: IP55
Approx. Weight (by model): EXT-150DC: 800 kg • EXT-200DC: 1200 kg • EXT-300DC: 1650 kg • EXT-600DC: 3800 kg • EXT-1000DC: 4000 kg • EXT-1600DC: 7800 kg • EXT-2000DC: 8000 kg
Dimensions (W x D x H) mm (by model): EXT-150DC: 1850 x 2200 x 2100 • EXT-200DC: 2250 x 2200 x 2100 • EXT-300DC: 2850 x 2200 x 2100 • EXT-600DC: 5800 x 2280 x 2535 • EXT-1000DC: 5800 x 2280 x 2535 • EXT-1600DC / EXT-2000DC: 11900 x 2280 x 2535

Идеальные сценарии применения

• AI‑дата‑центры: Надежный отвод тепла для GPU‑жидкостного охлаждения, поддерживающего высокоплотные AI‑нагрузки на обучение.
• HPC и суперкомпьютерные кластеры: Эффективное охлаждение для контуров научных вычислений и инженерного моделирования.
• Ретрофит: воздух→жидкость: Позволяет модернизировать традиционные воздухорадиаторные дата‑центры без инфраструктуры холодной воды.
• Edge и colocation: Поддерживает наружные и ограниченные по месту установки благодаря контейнеризированной, компактной конструкции.
• Гибридные схемы жидкостного охлаждения: Интегрируется с CDU для частичных или полных решений жидкостного охлаждения.

Почему выбрать этот сухой охладитель?
Сухие охладители устраняют необходимость в сложных системах холодной воды, предлагая масштабируемое решение для отвода тепла в жидкостно‑охлаждаемых дата‑центрах. Устройство сочетает высокую тепловую эффективность, готовность к жестким условиям эксплуатации и гибкость интеграции, чтобы удовлетворить растущие требования AI и HPC‑нагрузок, обеспечивая стабильную, тихую и энергоэффективную работу в течение всего года.

Часто задаваемые вопросы

• 1. Для чего используется сухой охладитель в системах жидкостного охлаждения? Сухой охладитель отводит тепло из жидкостных контуров в окружающий воздух и служит устройством отвода тепла для CDU, устраняя необходимость в системах холодной воды.
• 2. Почему выбирать сухой охладитель вместо градирни? Сухие охладители работают без испарения воды, исключая потребление воды и риск Legionella, и обычно требуют меньшего обслуживания.
• 3. Совместим ли сухой охладитель с системами CDU? Сухие охладители EXTRCOOL поддерживают стандартные давления и температуры жидкостных контуров и предлагают настраиваемые фланцевые соединения для совпадения с большинством коммерческих CDU и систем жидкостного охлаждения стойки.

Технические характеристики / Характеристики

• Brand: EXTRCOOL
• Model Series: DC-Series Dry Cooler
• Product Type: Dry cooler (DC) – Air-to-liquid dry cooling
• Part Numbers: EXT-150DC, EXT-200DC, EXT-300DC, EXT-600DC, EXT-1000DC, EXT-1600DC, EXT-2000DC
• Rated cooling capacity: 150 kW – 2000 kW (model dependent)
• Coolant: PG40
• Installation: Horizontal
• Operating ambient: -30°C to 45°C; Storage: -45°C to 70°C
• Control & communication: PID fan control; Modbus RTU & TCP/IP
• Design pressure: > 10 Bar
• Protection: IP55
• Redundancy: N+1 fans, dual power ATS available
• Typical power supply: 3P AC380V 50/60Hz (3P AC480V 60Hz option)
• Approx. weight & dimensions: see model-specific values above
