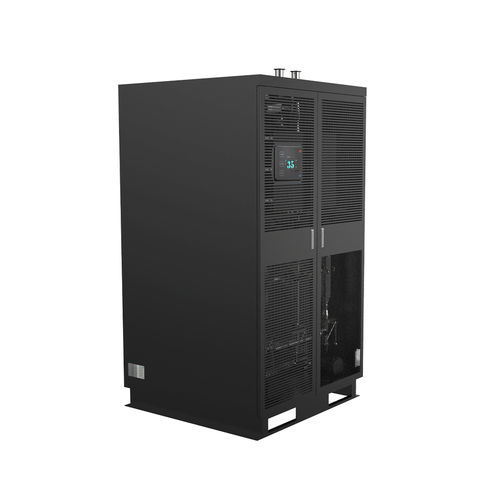

Охладитель для жидкости EXT-CDU60AC

для водно-гликольной жидкостидля ЦПдля центра обработки данных

Обзор продукта
Шкафной узел распределения охлаждения жидкость→воздух (LTA) EXTRCOOL представляет собой компактную универсальную CDU, разработанную для высокоплотных установок жидкостного охлаждения в дата‑центрах AI и HPC. Он интегрирует жидкостно‑воздушный теплообмен, насосы и интеллектуальное управление в стандартном форм‑факторе стойки, упрощая внедрение жидкостного охлаждения в новых и модернизируемых дата‑центрах. Устройство рассчитано на работу с высокопроизводительными GPU‑серверами (например, NVIDIA GB200/GB300 и серверами следующего поколения) и обеспечивает надёжное отвлечение тепла при плотностях мощности на стойку свыше 30 кВт без необходимости использования систем холодной воды.

Ключевые технические преимущества

• Все в одном — шкафной форм‑фактор Объединяет теплообменники, высоконапорные вентиляторы, насосы с переменной скоростью и интеллектуальную систему управления в одном шкафу для бесшовной интеграции plug-and-play.
• Эффективный отвод тепла жидкость→воздух Напрямую отводит тепловыделение от контуров cold‑plate серверов в окружающий воздух, исключая необходимость внешних систем холодной воды и снижая сложность инфраструктуры.
• Готовность к стойке и экономия места Выполнен в стандартных габаритах стойки, вписывается в существующую планировку дата‑центра и допускает установку рядом с серверными стойками для упрощения трассировки трубопровода.
• Интеллектуальное управление с переменной скоростью Динамическая регулировка вентиляторов и насосов по температуре теплоносителя минимизирует энергопотребление и снижает PUE дата‑центра.
• Надёжность уровня enterprise Заводская проверка компонентов и усиленные трубопроводы разработаны для герметичной круглосуточной эксплуатации 24/7 при критических нагрузках.

Технические характеристики (кратко)
Бренд: EXTRCOOL
Серия моделей: CDU-LTA Cabinet Series
Тип охлаждения: Жидкость→Воздух (LTA) Прямой отвод тепла
Категория продукта: Монтуемая в стойку единица распределения охлаждения
Совместимые системы: Контуры cold‑plate серверов, жидкостные охлаждающие стойки
Место происхождения: Гуандун, Китай
Номера изделий / варианты: EXT-CDU60AC | EXT-CDU120AC | EXT-CDU300AC | EXT-CDU600AC
Тип установки: In Row
Номинальная холодопроизводительность (варианты): 60 kW | 120 kW | 300 kW | 600 kW
Хладагент: PG25
Рабочая среда (T & H): -10°C ~ 55°C / ВО 5% ~ 90%
Среда хранения (T & H): -45°C ~ 70°C / ВО 5% ~ 93%
Дисплей: 10.1" экран
Температура подхода: 10°C
Темп. первичной стороны воздух или жидкость (вход/выход): 25°C / 35°C
Темп. вторичной стороны жидкость (выход/вход): 35°C / 45°C
Номинальный расход вторичной стороны (варианты): 100 LPM | 200 LPM | 500 LPM | 1000 LPM
Питание: AC220V 50/60Hz (меньший вариант); 3P AC380V 50/60Hz или 3P AC480V 60Hz (большие варианты)
Двойное питание ATS: Yes
Обнаружение утечек: Yes
Автоматическое переключение резервных насосов: 1+1
Потребляемая мощность (прибл.): <3.5 kW | <6 kW | <15 kW | <30 kW
Онлайн‑заменяемый байпасный фильтр: Yes
Тип управления: PID‑управление, регулирует объём воздуха и расход в соответствии с температурой
Связь: Modbus RTU & TCP/IP
Примерный вес (варианты): 350 kg | 480 kg | 850 kg | 1700 kg
Степень защиты: IP55
Габариты (Ш x Г x В) мм (варианты): 600 x 1200 x 2000 | 1200 x 1200 x 2000 | 3000 x 1200 x 2000 | 6000 x 1200 x 2000

Идеальные сценарии применения

• Ретрофит традиционных дата‑центров: Обеспечивает экономически эффективные обновления до жидкостного охлаждения для существующих воздушно‑охлаждаемых объектов без инфраструктуры холодной воды.
• Стойки средней и высокой плотности мощности: Поддерживает нагрузки 15–30 kW на стойку для AI‑тренировочных серверов и HPC‑кластеров.
• Edge и колокационные дата‑центры: Компактный шкафной форм‑фактор подходит для ограниченных по пространству развёртываний.
• Гибридные архитектуры жидкостного охлаждения: Подходит для поэтапного развёртывания с сочетанием воздушно‑ и жидкостно‑охлаждаемых стоек.
• Небольшие и средние AI‑кластеры: Упрощённое, малотехническое обслуживание решение охлаждения для небольших GPU‑развёртываний.

Часто задаваемые вопросы

• Для чего используется CDU жидкость→воздух? LTA CDU — это компактная стойкая единица, которая напрямую отводит тепло из контуров жидкостного охлаждения в окружающий воздух, исключая необходимость систем холодной воды и упрощая развёртывания жидкостного охлаждения.
• Каковы преимущества шкафного LTA CDU по сравнению с автономными блоками? Шкафной форм‑фактор позволяет установку рядом с серверными стойками, снижает сложность трубопровода, устраняет внешнюю инфраструктуру отведения тепла и проходит заводское тестирование для минимизации времени ввода в эксплуатацию на объекте.
• Совместима ли единица с системами серверных cold‑plate? Шкафной LTA CDU поддерживает стандартные давления и температуры жидкостных контуров и предоставляет настраиваемые фланцевые соединения для соответствия большинству систем cold‑plate серверов.

Характеристики / технические спецификации

• Бренд: EXTRCOOL
• Серия моделей: CDU-LTA Cabinet Series
• Тип продукта: Узел распределения охлаждения жидкость‑воздух (L2A CDU)
• Номера изделий: EXT-CDU60AC, EXT-CDU120AC, EXT-CDU300AC, EXT-CDU600AC
• Диапазон номинальной холодопроизводительности: 60 kW до 600 kW (в зависимости от модели)
• Охлаждающая жидкость: PG25
• Установка: In-row / монтаж в стойку
• Номинальный расход вторичной стороны: 100–1000 LPM в зависимости от варианта
• Варианты питания: AC220V 50/60Hz; 3P AC380V 50/60Hz; 3P AC480V 60Hz
• Резервные насосы: Автоматическое переключение 1+1
• Обнаружение утечек: Yes
• Управление: PID, вентиляторы и насосы с переменной скоростью
• Связь: Modbus RTU & TCP/IP
• Защита: IP55
• Примерный вес: 350 kg до 1700 kg (в зависимости от варианта)
• Габариты (Ш x Г x В) мм: 600 x 1200 x 2000 до 6000 x 1200 x 2000 в зависимости от варианта
• Энергопотребление (примерно): <3.5 kW до <30 kW в зависимости от модели
