Блок распределения хладагента жидкость — воздух

для монтажа в стойкудля блока сбора данных

Описание

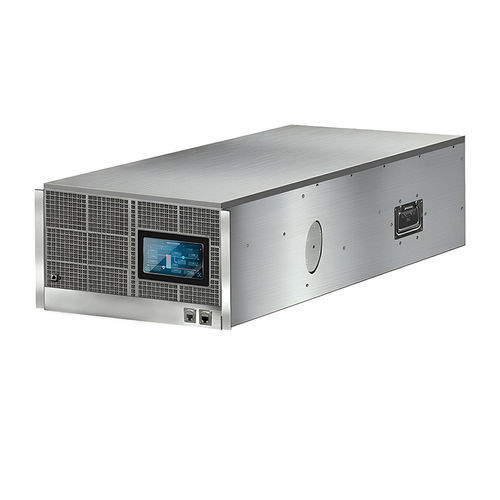

Блок распределения охлаждения EXTRCOOL Air‑to‑Liquid CDU (Cooling Distribution Unit) — компактное стоечное гибридное устройство, позволяющее внедрять жидкостное охлаждение в существующие центры с воздушным охлаждением без значительных изменений инфраструктуры. Тепло от жидкостно охлаждаемых серверов отводится через воздух‑жидкость теплообменник в воздух помещения. Форм‑фактор 6U поддерживает нагрузки до 13 кВт и подходит для поэтапного или смешанного развертывания.

Основные характеристики и преимущества

• Drop‑in жидкостное охлаждение для воздушных площадок — отсутствие необходимости в выделенных контуров холодной воды или перестройке помещения; возможна поэтапная миграция на жидкостное охлаждение.
• 6U конструкция для монтажа в стойку — совместимость со стандартными 19" шкафами для эффективного использования места.
• Рабочая производительность при стандартных условиях — рассчитан на 13 кВт при 25 °C окружающей температуры с подачей охлаждающей жидкости ≤ 40 °C в номинальных условиях.
• Коррозионно‑стойкая, совместимая с рабочими жидкостями конструкция — нержавеющие трубопроводы и медные теплообменники, совместимые с деионизированной водой, 25% раствор пропиленгликоля и др.
• Резервирование компонентов — схема двух насосов 1+1, двойные вентиляторы и двойное питание (1+1, ATS) для снижения риска одиночных отказов.
• Фильтрация и мониторинг состояния — встроенный фильтр 100 μm; постоянный контроль температур помещения/выхлопа, температур подачи/возврата и давлений с динамической регулировкой.
• Локальное и удалённое управление — 7" сенсорный HMI для локального контроля; удалённый мониторинг и интеграция с BMS по TCP/Modbus RS485; поддержка группового управления по CANBUS.
• Упрощённый ввод в эксплуатацию и обслуживание — автоматическое/ручное пополнение воды и оптимизированные процедуры пусконаладки и обслуживания.

Технические характеристики
Номинальная холодопроизводительность: 13 кВт (25 °C окружающей среды, RH50%, температура подачи 40 °C)
Объём воздуха: максимальный объём ≥ 2200 м³/ч
Водяной насос: двойная насосная схема (1+1 резервирование)
Охлаждающая жидкость: деионизированная вода, 25% раствор пропиленгликоля и другие совместимые жидкости
Гидравлические показатели: расход 24 LPM; внешнее остаточное давление 1 бар
Контур жидкостного охлаждения: максимальное рабочее давление 1,5 бар; испытательное давление трубопровода 10 бар
Пополнение: автоматическое пополнение воды при снижении давления системы ниже заданного
Фильтр: встроенный 100 μm фильтр
Внешний интерфейс: задняя панель, интерфейс 1" патрон, преобразуемый быстроразъёмный шаровой кран
Питание: двойное питание, АВР (ATS); 220 V AC (50/60 Hz) / 24 V DC
Типичное энергопотребление: 950 W
Контроллер: контроллер жидкостного охлаждения, ARM‑процессор, DDR RAM, 7" сенсорный HMI
Прошивка: ПО управления жидкостным охлаждением для мониторинга подающей/обратной температур и параметров контура
Сигнализация: давление, температура входа/выхода воздуха, температуры охлаждающей жидкости и т. д.
Связь: CANBUS для группового управления; TCP/Modbus RS485 для интеграции с BMS
Габариты: 445 x 960 x 266,7 мм (Ш x Г x В)
Массы: нетто ≈80–90 кг; рабочая масса 96 кг; транспортная масса 95 кг

Характеристики / технические спецификации

• Форм‑фактор: 6U для монтажа в стойку 19"
• Номинальная холодопроизводительность: 13 кВт (25 °C, подача ≤ 40 °C)
• Макс. объём воздуха: ≥ 2200 м³/ч
• Насосы: схема 1+1 (резервирование)
• Совместимость ОЖ: деионизированная вода, 25% пропиленгликоля и др.
• Расход: 24 LPM; внешнее остаточное давление: 1 бар
• Макс. рабочее давление контура: 1,5 бар; испытательное: 10 бар
• Фильтрация: встроенный 100 μm фильтр
• Интерфейсы: задняя панель, быстроразъёмные шаровые краны, интерфейсы для патронов
• Питание: двойное с АВР; 220 V AC / 24 V DC
• Энергопотребление: типично 950 W
• Управление и интерфейс: ARM, DDR, 7" HMI; TCP/ModBUS и CANBUS
• Сигнализация и мониторинг: давления, температуры (вход/выход), состояния циркуляции
• Габариты и масса: 445 x 960 x 266,7 мм; нетто ~80–90 кг; эксплуатац. 96 кг; транспорт 95 кг
