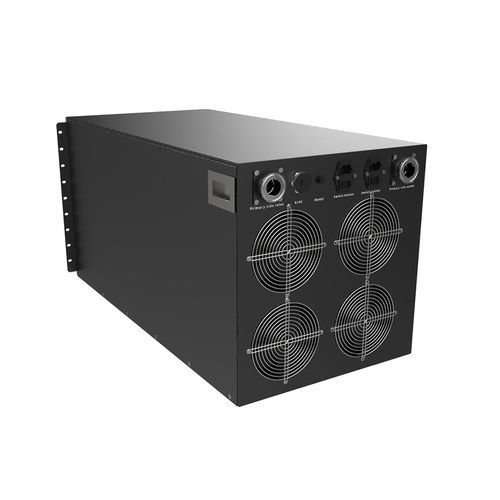

Охладитель для жидкости EXT-CDU6AR

для водно-гликольной жидкостидля центра обработки данныхдля монтажа в стойку

Обзор продукта
Рэковая распределительная установка охлаждения жидкость→воздух (LTA) EXTRCOOL — компактное решение форм-фактора 4U/6U для жидкостного охлаждения высокой плотности в дата-центрах. Разработана для AI GPU-серверов (совместимость с NVIDIA GB200/GB300) и высокомощных контуров холодных пластин, объединяет прямой отвод тепла жидкость→воздух, насосы и интеллектуальное управление в стандартном рэковом исполнении, что упрощает развертывание без использования системы холодной воды.

Ключевые технические преимущества

• Стандартный рэковый форм-фактор Конструкция 4U/6U устанавливается в стандартные серверные стойки, экономит место и упрощает прокладку трубопроводов к холодным пластинам.
• Прямой отвод тепла жидкость→воздух Отводит тепло из контуров охлаждения напрямую в окружающий воздух, устраняя зависимость от систем холодной воды на объекте.
• Plug-and-play интеграция Предварительно настроенные трубопроводы, насосы и интерфейсы управления сокращают время ввода в эксплуатацию и упрощают интеграцию.
• Интеллектуальная работа с переменной скоростью Регулировка скорости вентиляторов и насосов по температуре охлаждающей жидкости снижает энергопотребление и повышает эффективность ЦОД (уменьшает PUE).
• Надежность корпоративного уровня Компоненты, протестированные на герметичность на заводе, усиленные уплотнения, детекция утечек и автоматическое переключение насосов 1+1 обеспечивают непрерывную работу критичных нагрузок.

Идеальные сценарии применения

• Модернизация дата-центра Экономичное решение для добавления жидкостного охлаждения в существующие воздушные установки без системы холодной воды.
• Стойки средней и высокой плотности Поддержка нагрузки стойки 15–30 кВт для AI-серверов обучения и HPC-кластеров (доступны модели от 6 кВт).
• Edge и colocation площадки Компактная рэковая конструкция подходит для ограниченных по пространству развертываний.
• Гибридные архитектуры охлаждения Подходит для поэтапного внедрения с сочетанием воздушных и жидкостных стоек.
• Малые и средние AI-кластеры Упрощённое, малообслуживаемое охлаждение для небольших GPU-развёртываний.

Технические характеристики продукта
Brand: EXTRCOOL
Model Series: CDU-LTA Rack Series
Cooling Type: Liquid-to-Air (LTA) direct heat rejection
Product Category: Rack-Mounted Cooling Distribution Unit
Form Factor: 4U / 6U standard rack
Compatible Systems: Server cold plate loops, rack-level liquid cooling manifolds
Place of Origin: Guangdong, China

Детальные технические данные (по моделям)
Part Numbers: EXT-CDU6AR / EXT-CDU15AR / EXT-CDU24AR / EXT-CDU30AR
Product Type: Liquid-to-Air Cooling Distribution Unit (L2A CDU)
Installation Type: In-rack
Rated cooling capacity: 6 kW / 15 kW / 24 kW / 30 kW
Coolant: PG25
Working environment (T & H): -10°C ~ 55°C / RH 5% ~ 90%
Storage environment (T & H): -45°C ~ 70°C / RH 5% ~ 93%
Display screen (inch): 4.3" / 4.3" / 7" / 7"
Approach temperature: 10°C
Primary side air or liquid temp. (in/out): 25°C / 35°C
Secondary side liquid temp. (out/in): 35°C / 45°C
Secondary side rated flow rate: 10 LPM / 25 LPM / 40 LPM / 50 LPM
Power Supply: AC 220V 50/60Hz
Dual power ATS: Yes
Leak Detection: Yes
Redundant Pump Automatic Switchover: 1+1
Power consumption: <0.3 kW / <1 kW / <1.5 kW / <3 kW
Bypass Online Replaceable Filter: No
Control type: PID control; adjusts fan speed and flow rate according to temperature
Communication: Modbus RTU & TCP/IP
Approx. Weight: 40 kg / 75 kg / 105 kg / 135 kg
Protection level: IP55
Dimensions (W x D x H) mm: 482 x 870 x 177.8 / 482 x 870 x 443 / 482 x 870 x 665 / 482 x 870 x 887

Часто задаваемые вопросы
1. Для чего используется рэковая LTA CDU? Рэковая LTA CDU отводит тепло из жидкостных контуров охлаждения в окружающий воздух внутри стойки, устраняя необходимость внешней инфраструктуры для отвода тепла и упрощая развертывание.
2. Какие преимущества по сравнению с отдельной CDU? Рэковая установка экономит пространство на полу, снижает сложность трубопроводов и проходит заводское тестирование для минимизации проблем при установке на месте.
3. Совместима ли единица со всеми системами серверных cold plate? CDU поддерживает стандартные рабочие давления и температуры контуров и предлагает настраиваемые фланцевые соединения для совпадения с большинством cold plate и распределительных коллекторов стойки.

Технические спецификации

• Brand: EXTRCOOL
• Model Series: CDU-LTA Rack Series
• Product Type: Liquid-to-Air Cooling Distribution Unit (L2A CDU)
• Form Factor: 4U / 6U rack-mount
• Rated capacities (models): 6 kW / 15 kW / 24 kW / 30 kW
• Part Numbers: EXT-CDU6AR, EXT-CDU15AR, EXT-CDU24AR, EXT-CDU30AR
• Coolant: PG25
• Secondary flow rates: 10 LPM / 25 LPM / 40 LPM / 50 LPM
• Power Supply: AC 220V 50/60Hz; Dual power ATS: Yes
• Control: PID control; Communication: Modbus RTU & TCP/IP
• Leak detection: Yes; Redundant pump: 1+1 automatic switchover
• Power consumption (per model): <0.3 kW / <1 kW / <1.5 kW / <3 kW
• Protection level: IP55
• Approx. Weight (per model): 40 kg / 75 kg / 105 kg / 135 kg
• Dimensions (W x D x H) mm (per model): 482 x 870 x 177.8 / 482 x 870 x 443 / 482 x 870 x 665 / 482 x 870 x 887
• Operating environment: -10°C ~ 55°C / RH 5% ~ 90%
• Storage environment: -45°C ~ 70°C / RH 5% ~ 93%
