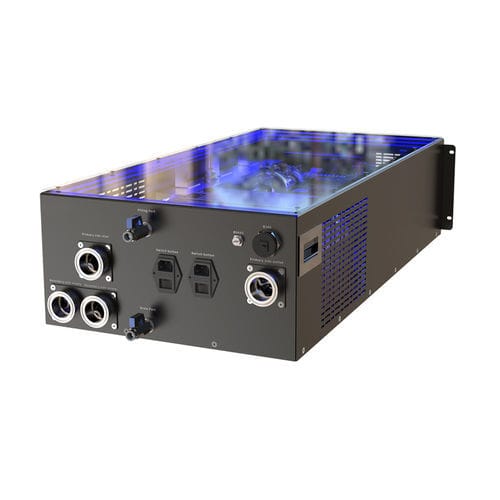

Охладитель для жидкости EXT-CDU35LR

для водыдля водно-гликольной жидкостидля серверной комнаты

Обзор
Рэковая жидкостная распределительная установка жидкость‑в‑жидкость (L2L) EXTRCOOL — компактная CDU стандартного формата 4U, специально разработанная для высокоплотных внедрений жидкостного охлаждения в AI и HPC дата‑центрах. Предназначена для работы с серверами GPU NVIDIA GB200/GB300 и следующими поколениями, обеспечивает эффективную передачу тепла между контурами холодных пластин серверов и системами холодной воды здания, поддерживая плотность мощности стойки до 100 кВт и выше.

Ключевая характеристика
4U рэковая распределительная установка жидкость‑в‑жидкость для высокоплотных контуров жидкостного охлаждения

Основные технические преимущества

• Компактный рэковый форм‑фактор: Стандартный 4U‑формат устанавливается непосредственно в серверные стойки, исключая необходимость выделенной напольной площади и упрощая интеграцию с сетьями холодной воды.
• Эффективный жидкость‑в‑жидкость теплообмен: Высокопроизводительные пластинчатые теплообменники передают отработанное тепло от серверных контуров в систему холодной воды, поддерживая крупные тепловые нагрузки в плотных AI‑кластеров.
• Интегрированный мониторинг и управление: Фронтальная сенсорная HMI с отображением температуры, расхода и давления в реальном времени; поддерживает удалённое управление и интеграцию в BMS.
• Подключение «плаг‑энд‑плей»: Заводская преднастройка трубопроводов, насосов и датчиков обеспечивает быстрое подключение к серверным коллекторам и системе холодной воды, сокращая время ввода в эксплуатацию.
• Корпус уровня enterprise с защитой от утечек: Усиленные соединения и компоненты, проходящие заводское гидравлическое тестирование, обеспечивают надёжную круглосуточную работу для критичных задач.

Технические характеристики (представление)
Атрибут: Спецификация
Brand: EXTRCOOL
Model Series: CDU-L2L Rack Series
Тип охлаждения: Жидкость‑в‑жидкость (L2L) теплообмен с холодной водой
Категория продукта: Рэковая распределительная CDU
Форм‑фактор: 4U стандартный рэк
Совместимые системы: Контуры холодных пластин серверов, сети холодной воды
Место происхождения: Guangdong, China

Варианты номеров моделей: EXT-CDU35LR; EXT-CDU50LR; EXT-CDU100LR; EXT-CDU120LR; EXT-CDU150LR; EXT-CDU200LR; EXT-CDU250LR
Тип установки: In‑rack
Номинальная холодопроизводительность (по модели): 35 kW; 50 kW; 100 kW; 120 kW; 150 kW; 200 kW; 250 kW
Охлаждающая жидкость: PG25
Рабочая среда (T & H): -10°C ~ 55°C / Вл. 5~90%
Среда хранения (T & H): -45°C ~ 70°C / Вл. 5~93%
Дисплей: 4.3" (меньшие модели) или 7" (большие модели)
Подходящая дельта (Approach temperature): 5°C
Температура на первичной стороне (вход/выход): 35°C / 45°C
Температура на вторичной стороне (выход/вход): типично 40°C/45°C или 40°C/50°C в зависимости от модели
Номинальная пропускная способность вторичной стороны (по модели): 120 LPM; 160 LPM; 160 LPM; 190 LPM; 240 LPM; 320 LPM; 400 LPM
Электропитание: AC220V 50/60Hz (некоторые модели поддерживают 3P AC380V 50/60Hz или 3P AC480V 60Hz)
Двойной ATS питания: Да
Обнаружение утечек: Да
Автоматическое переключение резервного насоса: 1+1
Потребление энергии (по модели): <0.8 kW; <0.8 kW; <0.8 kW; <1 kW; <2.5 kW; <2.8 kW; <3 kW
Байпасный фильтр с заменой онлайн: Нет
Тип управления: PID‑регулятор, регулирует расход по температуре
Связь: Modbus RTU & TCP/IP
Примерный вес (по модели): 50 kg; 65 kg; 75 kg; 85 kg; 80 kg; 100 kg; 110 kg
Степень защиты: IP55
Габариты (Ш x Г x В) мм (по модели): 482 x 870 x 177.8; 482 x 870 x 177.8; 482 x 870 x 177.8; 482 x 870 x 217.2; 482 x 870 x 217.2; 482 x 870 x 265; 482 x 870 x 265

Идеальные сценарии применения

• Крупномасштабные AI‑дата‑центры: Поддержка высокоплотных жидкостных систем охлаждения для GPU‑кластеров GB200/GB300.
• HPC и суперкомпьютерные центры: Надёжное охлаждение для научных расчётов и инженерных симуляций.
• Новые дата‑центры с жидкостным охлаждением: Оптимизировано для площадок с существующей инфраструктурой холодной воды.
• Рэки с чрезвычайно высокой плотностью мощности: Поддержка нагрузок ≥50 kW на стойку для серверов следующего поколения.
• Модульные архитектуры жидкостного охлаждения: Идеально подходит для масштабируемых и поэтапных развертываний.

Почему выбирать EXTRCOOL Rack‑Mounted L2L CDU?
Рэковый форм‑фактор исключает необходимость автономных CDU, предоставляя компактное, высокомощное решение для систем жидкостного охлаждения. EXTRCOOL L2L CDU сочетает эффективный теплообмен, интегрированный мониторинг и упрощённую установку, чтобы удовлетворить требования критичных AI и HPC‑нагрузок и обеспечивать стабильную энергоэффективную работу в течение всего года.

Часто задаваемые вопросы
1. Для чего используется рэковая L2L CDU?
Рэковая L2L CDU передаёт отработанное тепло из жидкостных контуров серверов в систему холодной воды объекта в компактном рэковом исполнении, что удобно для дата‑центров с ограниченным пространством и доступной инфраструктурой холодной воды.

2. Какие преимущества у рэковой CDU по сравнению с отдельной CDU?
Рэковый дизайн устанавливается прямо в серверные стойки, сокращает сложность трубопроводов, устраняет необходимость выделенной напольной площади и проходит заводские испытания для минимизации работ на месте при вводе в эксплуатацию.

3. Совместима ли установка со стандартными системами холодной воды?
Рэковая L2L CDU поддерживает распространённые давления и температуры холодной воды и предлагает настраиваемые варианты подключения для соответствия большинству сетей объектов.

Технические спецификации

• Brand: EXTRCOOL
• Model Series: CDU-L2L Rack Series
• Форм‑фактор: 4U rack-mount
• Тип охлаждения: Жидкость‑в‑жидкость (L2L) теплообмен с холодной водой
• Номинальная мощность: 35 kW–250 kW (в зависимости от модели)
• Охлаждающая жидкость: PG25
• Поток вторичной стороны: 120–400 LPM (в зависимости от модели)
• Управление: PID, Modbus RTU & TCP/IP
• Избыточность: Переключение насосов 1+1, двойной ATS питания
• Обнаружение утечек: Да
• Защита: IP55
• Примерный вес: 50–110 kg (в зависимости от модели)
• Габариты (Ш x Г x В): 482 x 870 x 177.8 / 217.2 / 265 mm (в зависимости от модели)
