Блок распределения хладагента жидкость/жидкость

для монтажа в стойкудля блока сбора данных

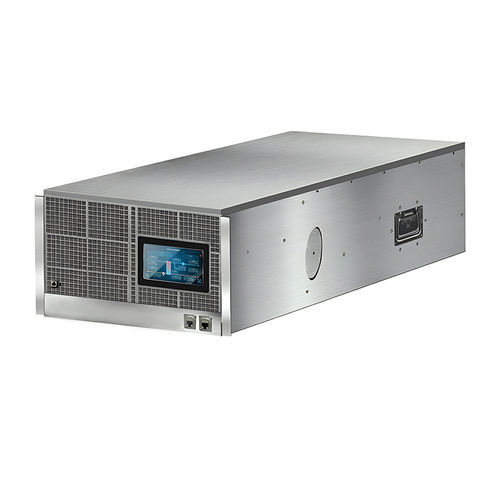

Обзор Блок распределения жидкостного охлаждения EXTRCOOL (CDU) представляет собой компактный модуль для монтажа в 19‑дюймовую стойку, разработанный для высокоплотных AI и корпоративных центров обработки данных. Обеспечивает изолированный, низконапорный и чистый циркуляционный контур для жидкостного охлаждения серверов. Номинальная холодопроизводительность: 50 кВт (в отдельных высокоплотных конфигурациях может поддерживать более высокие тепловые нагрузки). Применяется высокоэффективный жидкостно‑жидкостный пластинчатый теплообменник для связи контура охладительной воды здания и контура охлаждения IT‑оборудования.

Основные технические преимущества

• Изолированная двухконтурная архитектура Физическое разделение первичного (объектного) и вторичного (обслуживаемого оборудования) контуров обеспечивает подачу низконапорного, незагрязнённого охладителя к серверам и предотвращает коррозию, отложения и засоры.
• Гибкое развертывание и интеграция Форм‑фактор 19" поддерживает интеграцию в серверный шкаф (plug‑and‑play) либо автономную установку в специализированных шкафах CDU для централизованного охлаждения модульных ЦОД.
• Резервная конструкция для 24/7 надёжности Резервирование насосов 1+1 исключает единые точки отказа в циркуляции; резервный источник питания 1+1 обеспечивает непрерывное питание критически важных узлов.
• Высокоэффективная фильтрация и теплообмен Встроенный очищаемый фильтр 50 μm при малом падении давления; медный сварной пластинчатый теплообменник в корпусе из S316 обеспечивает высокую эффективность теплообмена (типично 50 кВт при ΔT ≈ 4 °C).
• Удобство монтажа и обслуживания Гигиенические нержавеющие быстросъёмные соединения и фланцы обеспечивают быструю и герметичную интеграцию трубопровода и упрощают техническое обслуживание; поддерживаются режимы управления ΔP и постоянного расхода, ручной и принудительный режимы.
• Интеллектуальный мониторинг и совместимость с BMS Мониторинг состояния в реальном времени и встроенные аварийные сигналы; многопротокольная связь (Modbus/RS485, TCP/IP, SNMP) для интеграции с системами управления зданием и управления стойками.
• Энергоэффективная работа В классе 50 кВт потребление ≤700 Вт при максимальном расходе; поддержка тёплой воды для снижения PUE.

Характеристики продукта Номинальная холодопроизводительность: 50 кВт
Пропускная способность вторичного потока: 100 л/мин (остаточное внешнее давление 1 бар)
Вторичный теплоноситель: этиленгликоль / пропиленгликоль (PG25) или совместимая однофазная жидкость
Первичный теплоноситель: вода или раствор этиленгликоля
Резервный водяной насос: резервирование 1+1
Падение давления на одной стороне: 0,8 бар (типичные условия: 80 л/мин, 20% этиленгликоля)
Диапазон температуры вторичного теплоносителя: 10–45 °C (контроль точки росы)
Пример ΔT: 50 кВт при ≈4 °C между контурами
Максимальное энергопотребление: ≤700 Вт при максимальном расходе
Габариты (Ш x Г x В): 175 мм × 445 мм × 900 мм; сухой вес: 65 кг
Шум (3 м): <58 dBA
Питание: переменный ток однофазный 85–265 В, 50/60 Гц; поддержка резервного питания
Подключение первичной стороны: санитарное патронное соединение 1‑1/2"
Объём первичного раствора: 6 литров
Подключение вторичной стороны: санитарный патрон 1‑1/2", опция быстросъёмного соединения
Вторичный фильтр: встроенный 50 μm, поддающийся очистке
Объём вторичной стороны: 10 литров
Расходомер: мониторинг первичного и вторичного расхода
Датчики давления: вторичный обратный, давление подачи, перепад давления фильтра, перепад давления системы
Датчики температуры: температура входа первичного, подача вторичного (резерв 1+2) и обратка
Прочие датчики: температура и влажность помещения
Пополнение и выпуск воды: автоматическое пополнение (насос), ручной выпуск
Компенсационный бак: 1 литр
Коммуникация: RS485 RTU Modbus, TCP/IP, SNMP

Технические спецификации

• Тип: нержавеющая жидкостная CDU жидкость‑жидкость, 19" монтаж
• Номинал холодопроизводительности: 50 кВт
• Типичный расход/давление: 100 LPM при остаточном давлении 1 бар; ΔP ≈ 0,8 бар при 80 LPM
• Совместимые рабочие среды: вода, этиленгликоль, пропиленгликоль (PG25)
• Резервирование: насосы 1+1; двойное питание
• Макс. потребляемая мощность: ≤700 Вт
• Габариты: 175 × 445 × 900 мм; вес 65 кг (сухой)
• Акустика: <58 dBA на 3 м
• Соединения: санитарный патрон 1‑1/2" (первичный/вторичный), опция quick‑connect
• Мониторинг и связь: мульти‑датчики и RS485/TCP‑IP/SNMP
