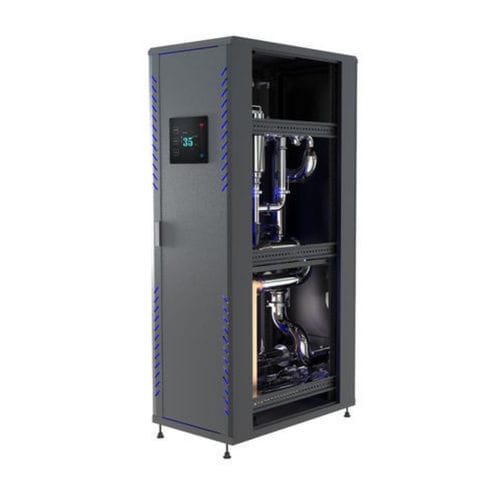

Охладитель для жидкости EXT-CDU300LC

для водыдля водно-гликольной жидкостидля серверной комнаты

Обзор

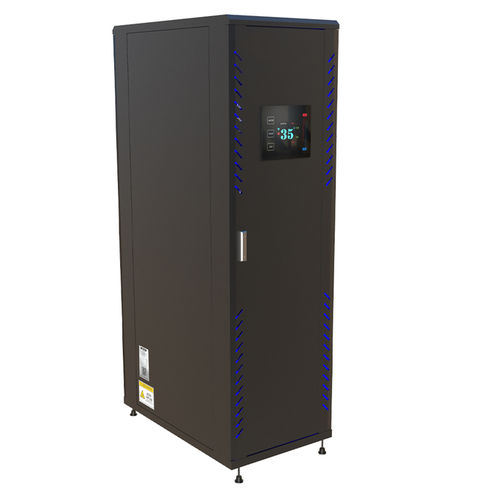

Шкафная жидкость‑к‑жидкости (L2L) распределительная система охлаждения (CDU) EXTRCOOL — напольное решение, разработанное для критичных приложений жидкостного охлаждения в AI и HPC дата‑центрах. Она стыкует контуры охлаждения серверов с сетями охлаждающей воды объекта для поддержки высокоплотных GPU‑кластеров и многомегаваттных нагрузок на стойки.

Ключевые технические преимущества

• Высокопроизводительный L2L теплообмен — пластинчатые теплообменники передают отработанное тепло из контуров серверов в сети охлаждающей воды, поддерживая многомегаваттные мощности охлаждения.
• Шкафная напольная, масштабируемая конструкция — компактный габарит с модульным расширением и параллельной работой для растущих потребностей в охлаждении.
• Заводская интеграция компонентов — заводская комплектация регулируемыми насосами, точными расходомерами, датчиками давления и системой обнаружения утечек для быстрой установки.
• Интеллектуальное управление и мониторинг — сенсорный HMI с показаниями температуры, расхода и давления в реальном времени; поддержка удаленного управления и интеграции с BMS.
• Класс надежности enterprise — конструкция для круглосуточной работы 24/7 с резервными насосами, коррозионностойкими трубопроводами и герметичными соединениями.

Краткие характеристики продукта
Brand : EXTRCOOL
Model Series : CDU-L2L Cabinet Series
Cooling Type : Liquid-to-Liquid (L2L) chilled-water heat exchange
Product Category : Floor-Standing Cooling Distribution Unit
Compatible Systems : Server cold-plate loops; chilled-water networks
Place of Origin : Guangdong, China

Идеальные сценарии применения

• Крупномасштабные AI‑дата‑центры — поддержка многомегаваттных жидкостных систем охлаждения для NVIDIA GB200/GB300 и кластеров GPU следующего поколения.
• HPC и суперкомпьютеры — обеспечение высокой емкости охлаждения для научных вычислений и задач моделирования.
• Новые объекты с жидкостным охлаждением — оптимизация для объектов с инфраструктурой охлаждающей воды.
• Стойки с ультравысокой плотностью мощности — поддержка нагрузок на стойку свыше 50 kW для серверов следующего поколения.
• Масштабируемые архитектуры жидкостного охлаждения — модульный дизайн позволяет поэтапное расширение.

Почему EXTRCOOL Cabinet‑Style L2L CDU
Шкафная L2L CDU сочетает эффективный пластинчатый теплообмен, интегрированные средства управления и масштабируемый шкаф для надежного и мощного отвода тепла в требовательных AI и HPC развертываниях, при этом обеспечивая удаленный мониторинг и интеграцию с объектом.

Часто задаваемые вопросы (выборочно)

• Для чего используется L2L CDU? Она передает отработанное тепло из жидкостных контуров серверов в системы охлаждающей воды объекта для обеспечения высокомощного отвода тепла.
• Почему выбирать шкафную L2L CDU? Напольные шкафы обеспечивают большую мощность охлаждения, модульную масштабируемость и встроенный мониторинг, что подходит для крупных AI/HPC дата‑центров с сетями охлаждающей воды.
• Совместима ли система со стандартными системами охлаждающей воды? Да. Устройство поддерживает стандартные давления и температуры охлаждающей воды; соединения можно настроить под сеть объекта.

Технические характеристики

• Модели и номинальные мощности охлаждения: EXT-CDU300LC — 300 kW; EXT-CDU600LC — 600 kW; EXT-CDU1000LC — 1000 kW; EXT-CDU1600LC — 1600 kW; EXT-CDU2000LC — 2000 kW.
• Тип установки: In Row.
• Охлаждающая жидкость: PG25 (все модели).
• Рабочая среда (T & H): -10°C ~ 55°C; относительная влажность 5%–90%.
• Среда хранения (T & H): -45°C ~ 70°C; относительная влажность 5%–93%.
• Дисплей: 10.1" сенсорный экран (все модели).
• Подходящая температура (approach): 5°C (все модели).
• Температура на входе/выходе первичной стороны: 35°C / 45°C.
• Температура жидкости вторичной стороны (выход/вход): 40°C / 50°C (все модели).
• Номинальный расход вторичной стороны: EXT-CDU300LC — 500 LPM; EXT-CDU600LC — 1000 LPM; EXT-CDU1000LC — 1800 LPM; EXT-CDU1600LC — 2500 LPM; EXT-CDU2000LC — 3200 LPM.
• Питание: 3P AC 380V 50/60Hz; 3P AC 480V 60Hz.
• Двойной ATS: Да (все модели).
• Обнаружение утечек: Да (все модели).
• Автоматическое переключение резервного насоса: 1+1 (все модели).
• Типичное энергопотребление по моделям: <7.5 kW (300 kW); <12 kW (600 kW); <18 kW (1000 kW); <25 kW (1600 kW); <32 kW (2000 kW).
• Проходной фильтр с возможностью замены онлайн: Да (все модели).
• Тип управления: PID; поток регулируется в зависимости от температуры.
• Связь: Modbus RTU & TCP/IP.
• Примерный вес: EXT-CDU300LC — 550 kg; EXT-CDU600LC — 800 kg; EXT-CDU1000LC — 1300 kg; EXT-CDU1600LC — 1800 kg; EXT-CDU2000LC — 2200 kg.
• Класс защиты: IP55 (все модели).
• Габариты (Ш × Г × В) мм: EXT-CDU300LC / EXT-CDU600LC — 600 × 1200 × 2000 mm; EXT-CDU1000LC / EXT-CDU1600LC — 1200 × 1500 × 2000 mm; EXT-CDU2000LC — 1200 × 1500 × 2200 mm.
