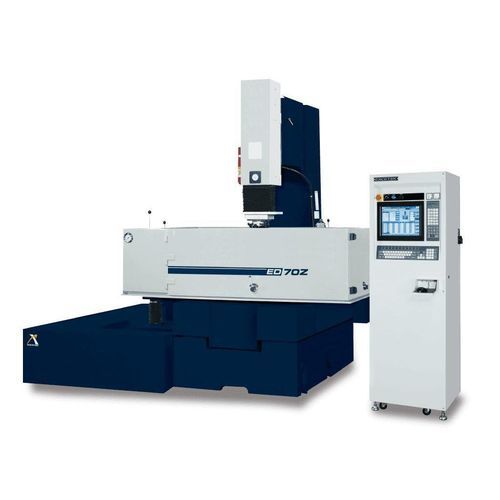

Станок электроэрозионной обработки путем забивания ED70Z

с проводомЧПУ

Обзор продукта
ED70Z — серия ZNC, погружной электроэрозионный станок, предназначенный для прецизионной обработки полостей и изготовления электродов. Ход X/Y: 700 x 550 мм. Ход Z: 250 мм. Рабочий стол: 1100 x 600 мм. Макс. заготовка: 1680 x 950 x 500 мм.

Особенности

• Высокая эффективность эрозии: искровая схема на MOSFET снижает износ электродов, обеспечивает высокую скорость эрозии и возможность получения гладкой поверхности.
• Простота обслуживания: генератор выполнен в модульной конструкции «перед/зад» с понятными функциями схемы и защитой предохранителем для упрощения обслуживания и замены плат.
• Стабильный и производительный генератор: раздельная передняя и задняя система двойного теплового потока отделяет горячие элементы от холодных цепей с достатственным отвода тепла для повышения стабильности и минимизации обслуживания.
• Качество послепродажного обслуживания: поддержка включает обучение эксплуатации, техническое обслуживание и прикладную помощь.

Комплектация
Стандартные принадлежности

• Алкогольный огнетушитель
• Рабочая лампа
• Выравнивающая подушка
• Промывочная установка
• Бумажный фильтр
• Патрон 1/2
• Ящик для инструментов
• Зажимное приспособление

Опции

• Система масляного охлаждения
• Пьедестал с постоянными магнитами
• Искровая схема из вольфрамового карбида

Технические характеристики

• Ход X/Y: 700 x 550 mm
• Ход Z: 250 mm
• Ход U: 300 mm
• Рабочий стол: 1100 x 600 mm
• Макс. размер заготовки: 1680 x 950 x 500 mm
• Макс. вес заготовки: 2000 kg
• Макс. вес электрода: 250 kg
• Вес станка: 3100 kg
• Габариты станка: 4945 x 2230 x 2532 mm
• Расстояние от головы электрода до стола: 330 ~ 880 mm
• Емкость бака масляного фильтра: 1120 L
• Вес бака масляного фильтра: 400 kg
• Бумажный фильтр: 4 pcs
