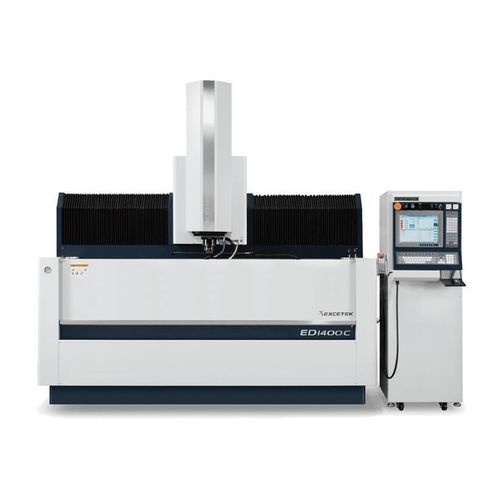

Станок электроэрозионной обработки путем забивания ED1400C

с проводомЧПУ

Обзор
ED1400C — погружной электроэрозионный станок, предназначенный для обработки крупных заготовок с контролируемым износом электрода и точной отделкой поверхности. Машина оснащена крупным рабочим столом и генератором, оптимизированным для стабильной эрозии и упрощённого обслуживания.

Основные размеры

• Модель: ED1400C
• Х/У ход: 1400 x 700 mm
• Z ход: 500 mm
• Рабочий стол: 1700 x 950 mm
• Макс. размер заготовки: 2100 x 1200 x 500 mm
• Макс. вес заготовки: 6000 kg
• Макс. вес электрода: 450 kg
• Вес машины: 8000 kg
• Габариты (корпус + ход + бак + генератор): 3700 x 3930 x 3260 mm
• Расстояние от головки электрода до стола: 550 ~ 1050 mm

Масляный фильтр/бак

• Ёмкость бака: 2200 L
• Вес бака: 600 kg
• Бумажный фильтр: 8 шт.
• Габаритные размеры: 2600 x 1600 x 580 mm

Особенности генератора

• Контроль эрозии: MOSFET-спаркерная схема снижает износ электрода, увеличивает скорость эрозии и обеспечивает тонкую обработку с контролируемой шероховатостью.
• Обслуживание: модульная конструкция спереди/сзади с чётким разделением цепей и предохранительной защитой для облегчения обслуживания и замены плат.
• Тепловое управление: разделённая двойная тепловая схема для горячих компонентов и холодных цепей с отдельными радиаторами для повышения стабильности и минимизации простоев.
• Послепродажная поддержка: предоставляются обучение по эксплуатации, помощь в обслуживании и прикладная поддержка.

OB-режим
OB-режим включает иллюстративные изображения операций, показывающие режимы и последовательности для помощи при наладке и проверке процессов.

Комплектация
Стандартная комплектация

• Алкогольный огнетушитель
• Рабочая лампа
• Выравнивающие подкладки
• Устройство промывки
• Бумажный фильтр
• Патрон 1/2
• Ящик для инструментов
• Зажим jiq

Опции

• Система масляного охлаждения
• Постоянный магнитный поддон
• Искровая цепь из вольфрамового карбида

Технические характеристики

• Модель: ED1400C
• Х/У ход: 1400 x 700 mm
• Z ход: 500 mm
• Рабочий стол: 1700 x 950 mm
• Макс. размер заготовки: 2100 x 1200 x 500 mm
• Макс. вес заготовки: 6000 kg
• Макс. вес электрода: 450 kg
• Вес машины: 8000 kg
• Габариты (корпус + ход + бак + генератор): 3700 x 3930 x 3260 mm
• Расстояние от головки электрода до стола: 550 ~ 1050 mm
• Ёмкость масляного фильтра: 2200 L
• Вес масляного фильтра: 600 kg
• Бумажный фильтр: 8 шт.
• Габариты масляного фильтра: 2600 x 1600 x 580 mm
