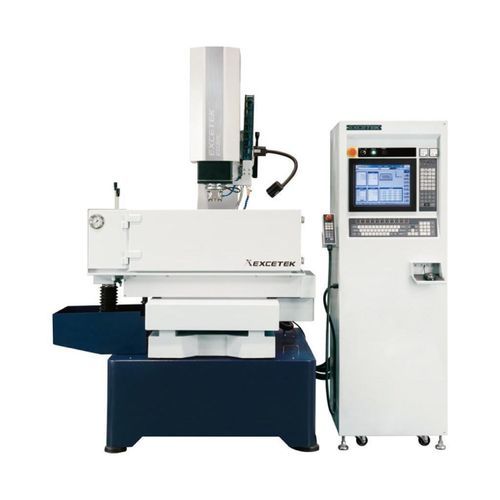

Станок электроэрозионной обработки путем забивания ED30C

с проводомЧПУ

Обзор продукта
Компактный электроэрозионный станок опускного типа, предназначенный для простого управления и промышленных операций обработки.

Ключевые размеры и ёмкости

• Перемещение X/Y: 300 x 250 мм
• Перемещение Z: 300 мм
• Рабочий стол: 650 x 350 мм
• Макс. размеры заготовки: 770 x 500 x 300 мм
• Макс. вес заготовки: 550 кг
• Макс. вес электрода: 50 кг
• Вес машины: 1450 кг
• Габариты (корпус+ход+бак+генератор): 2340 x 1690 x 2250 мм
• Расстояние от головки электрода до стола: 280 ~ 580 мм

Масляный фильтровый бак

• Емкость бака: 350 L
• Бумажный фильтр: 2 шт.
• Вес бака: не указан
• Габариты: встроенный (не указаны)

Особенности генератора

• Высокая эффективность обработки: MOSFET-искровая схема уменьшает износ электрода, увеличивает скорость эрозии и улучшает качество поверхности.
• Простота обслуживания: модульная конструкция с передней и задней сборкой, понятной схемотехникой и предохранительной защитой для облегчения ремонта и замены плат.
• Стабильная работа: разделённая система двойного теплового потока для горячих компонентов и холодных цепей с достаточным радиатором для повышения стабильности генератора и минимизации обслуживания.
• Послепродажная поддержка: предоставляются эксплуатация, обучение, обслуживание и прикладная поддержка для обеспечения качества сервиса и удовлетворённости клиентов.

OB-Mode / Изображения (иллюстрация)
На оригинальной странице продукта доступны множественные изображения изделия/процесса, демонстрирующие OB-Mode и примеры обработки (изображения здесь не приведены).

Комплектация
Стандартные аксессуары

• Алкогольный огнетушитель
• Рабочая лампа
• Выравнивающая подкладка
• Промывочный модуль
• Бумажный фильтр
• 1/2 сверлильный патрон
• Ящик с инструментами
• Зажим

Опции

• Система масляного охлаждения
• Постоянный магнитный пьедестал
• Искровая схема из карбида вольфрама

Характеристики / технические спецификации

• Model: ED30C
• Series: CNC Series
• Перемещение X/Y: 300 x 250 мм
• Перемещение Z: 300 мм
• Рабочий стол: 650 x 350 мм
• Макс. размеры заготовки: 770 x 500 x 300 мм
• Макс. вес заготовки: 550 кг
• Макс. вес электрода: 50 кг
• Вес машины: 1450 кг
• Габариты (корпус+ход+бак+генератор): 2340 x 1690 x 2250 мм
• Расстояние от головки электрода до стола: 280 ~ 580 мм
• Ёмкость масляного фильтрового бака: 350 L
• Бумажный фильтр: 2 шт.
• Стандартные аксессуары: Алкогольный огнетушитель; Рабочая лампа; Выравнивающая подкладка; Промывочный модуль; Бумажный фильтр; 1/2 сверлильный патрон; Ящик с инструментами; Зажим
• Опции: Система масляного охлаждения; Постоянный магнитный пьедестал; Искровая схема из карбида вольфрама
