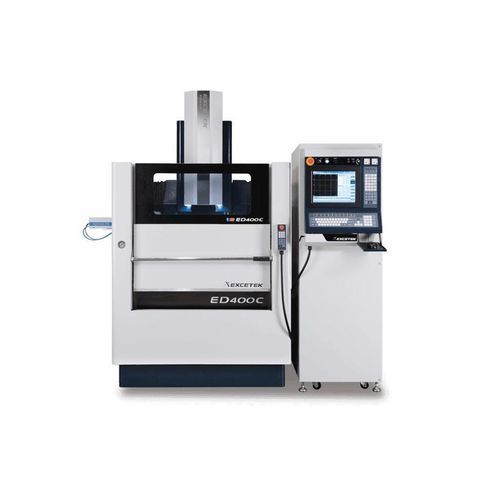

Станок электроэрозионной обработки путем забивания ED400C CE

с проводомЧПУ

Обзор
ED400C CE — формообразующий электроэрозионный станок, предназначенный для изделий среднего размера, таких как штампы и оснастка. Обеспечивает рабочий объём и технические характеристики, подходящие для высокоточной обработки сложных полостей.

Ключевые размеры (краткое описание)
Х/У ход : 400 x 300 mm
Z ход : 350 mm
Рабочий стол : 650 x 350 mm
Макс. заготовка : 1000 x 550 x 340 mm

Технические характеристики (детально)

• Х/У ход: 400 x 300 mm
• Z ход: 350 mm
• Рабочий стол: 650 x 400 mm (примечание: в кратком описании указано 650 x 350 mm)
• Макс. габариты заготовки: 1000 x 550 x 340 mm
• Макс. масса заготовки: 1000 kg
• Макс. масса электрода: 100 kg
• Масса машины: 2500 kg
• Габаритные размеры (корпус+ход+бак+генератор): 1950 x 2160 x 2300 mm
• Расстояние от головки электрода до заготовки (высота стола): 55 ~ 415 mm

Масляный фильтровый бак

• Ёмкость бака: 450 L
• Масса бака: - kg
• Бумажный фильтр: 2 шт.
• Габариты: Встроенный

Особенности генератора

• Высокая производительность эрозии: MOSFET-резонансный искровой контур снижает износ электрода и увеличивает скорость эрозии при сохранении мелкой шероховатости поверхности.
• Простота обслуживания: модульная конструкция «спереди/сзади» с ясным разделением цепей и предохранительной защитой упрощает обслуживание и замену плат.
• Стабильная работа: раздельная двухпоточная система отвода тепла для горячих компонентов и холодных цепей с достаточными радиаторами повышает стабильность и снижает потребность в обслуживании.
• Поддержка после продажи: производитель предоставляет обучение по эксплуатации, руководство по обслуживанию и прикладную поддержку.

OB-Mode
На странице продукта в галерее доступны несколько изображений OB-Mode, иллюстрирующих режимы и операции.

Комплектация
Стандартные аксессуары

• Алкогольный огнетушитель
• Рабочая лампа
• Выравнивающая подушка
• Устройство промывки
• Бумажный фильтр
• Патрон 1/2 для сверла
• Ящик с инструментами
• Зажимное приспособление

Опции

• Система масляного охлаждения
• Постоянный магнитный пьедестал
• Искровой контур из карбида вольфрама

Технические данные

• Модель: ED400C CE
• Х/У ход: 400 x 300 mm
• Z ход: 350 mm
• Рабочий стол (кратко): 650 x 350 mm
• Рабочий стол (специф.): 650 x 400 mm
• Макс. габариты заготовки: 1000 x 550 x 340 mm
• Макс. масса заготовки: 1000 kg
• Макс. масса электрода: 100 kg
• Масса машины: 2500 kg
• Габаритные размеры (корпус+ход+бак+генератор): 1950 x 2160 x 2300 mm
• Расстояние головка-электрод до заготовки (высота стола): 55 ~ 415 mm
• Ёмкость бака: 450 L
• Масса бака: - kg
• Бумажный фильтр: 2 шт.
