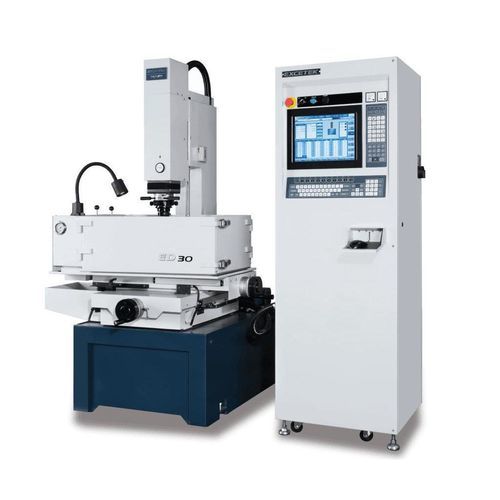

Станок электроэрозионной обработки путем забивания ED30Z

с проводомЧПУ

Обзор продукта
Электроэрозионный станок ED30Z (серия ZNC) с ходом X/Y 300 x 200 мм, ходом Z 200 мм и рабочим столом 600 x 300 мм. Предназначен для точечного (синкерного) электроэрозионного обработки проводящих материалов и средних по размеру заготовок до 800 x 480 x 290 мм и массой до 550 кг.

Особенности

• MOSFET-искровой контур (EXCETEK EDM) снижает износ электрода и увеличивает скорость эрозии, обеспечивая тонкую обработку с улучшенной шероховатостью поверхности.
• Модульная конструкция генератора для упрощённого обслуживания: передние и задние монтажные модули, понятная компоновка схем и защита предохранителем для облегчения замены плат.
• Стабильное тепловое управление: раздельные потоки тепла для горячих компонентов и холодных цепей, достаточные радиаторы для повышения стабильности генератора и снижения потребности в обслуживании.
• Послепродажная поддержка: сервис, обучение операторов и техническая поддержка входят в комплект поставки.

Танк с масляным фильтром

• Ёмкость бака: 350 L
• Вес бака: не указано
• Бумажный фильтр: 2 шт.
• Габаритные размеры: встроено / не указано

Комплектующие
Стандартные комплектующие

• Алкогольный огнетушитель
• Рабочая лампа
• Выравнивающая подкладка
• Промывочная установка
• Бумажный фильтр
• Сверлильный патрон 1/2
• Ящик с инструментами
• Clamp jiq

Опции

• Система масляного охлаждения
• Постоянно-магнитный пьедестал
• Искровой контур из вольфрам-карбидного сплава

Технические характеристики

• Модель: ED30Z
• Серия: ZNC Series
• Ход X/Y: 300 x 200 mm
• Ход Z: 200 mm
• Ход U: 200 mm
• Рабочий стол: 600 x 300 mm
• Макс. размер заготовки: 800 x 480 x 290 mm
• Макс. вес заготовки: 550 kg
• Макс. вес электрода: 120 kg
• Вес станка: 1150 kg
• Габариты станка (Ш x Г x В): 2525 x 1710 x 2092 mm
• Расстояние от головки электрода до стола: 160 ~ 510 mm
• Ёмкость масляного фильтра: 350 L
• Бумажный фильтр: 2 шт.
