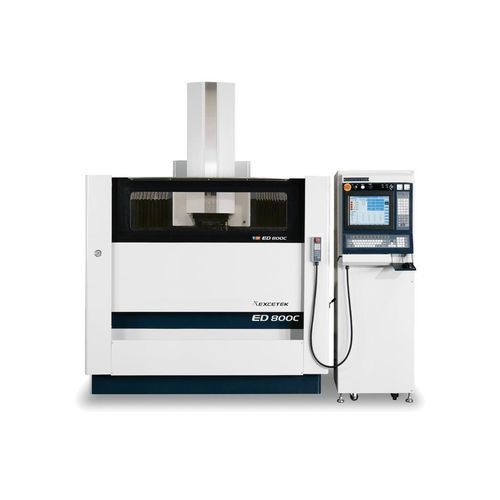

Станок электроэрозионной обработки путем забивания ED800C CE

с проводомдля больших деталейЧПУ

Краткое описание
Электроэрозионный станок (EDM) ED800C CE с ходами X/Y 800 × 600 мм, ход Z 500 мм, стол 1250 × 750 мм, макс. деталь 1700 × 1000 мм, масса станка 5300 кг.

Обзор

• Компактный станок для погружной электроэрозии, предназначенный для средних и крупных пресс-форм и штампов, требующих большой рабочей поверхности и высокой грузоподъёмности.

Технические характеристики (подробно)
X/Y travel: 800 x 600 mm
Z travel: 500 mm
Work table: 1250 x 750 mm
Max. work piece size: 1700 x 1000 mm
Max. work piece weight: 5000 kg
Max. electrode weight: 300 kg
Machine weight: 5300 kg
Габариты (корпус + ход + бак + генератор): 3150 x 3150 x 3100 mm
Расстояние от головки электрода до стола: 460 ~ 960 mm

Маслофильтровый бак
Емкость бака: 1430 L
Масса бака: 450 kg
Бумажные фильтры: 6 шт.

Особенности

• Повышенная функция эрозии — MOSFET-искровой контур снижает износ электродов и увеличивает скорость эрозии для более тонкой отделки поверхности.
• Простое обслуживание — Модульная конструкция генератора (перед/зад) с понятными индикаторами и предохранительной защитой облегчает обслуживание и замену плат.
• Стабильная работа генератора — Раздельная система двойного теплового потока и эффективные радиаторы повышают стабильность при минимальном обслуживании.
• Послепродажное обслуживание — Обучение, техническое обслуживание и прикладная поддержка для обеспечения качества сервиса и удовлетворённости клиентов.

Комплектация
Стандартные принадлежности

• Алкогольный огнетушитель
• Рабочая лампа
• Выравнивающая подкладка
• Промывочное устройство
• Бумажный фильтр
• Патрон 1/2
• Набор инструментов
• Зажим (clamp jig)

Опции

• Система масляного охлаждения
• Постоянно магнитный пьедестал
• Искровой контур из карбида вольфрама

Технические параметры

• Model: ED800C CE
• Series: CNC Series
• X/Y travel: 800 x 600 mm (detailed specification)
• Alternate X/Y travel value shown in brief: 800 x 500 mm
• Z travel: 500 mm
• Work table: 1250 x 750 mm
• Max. work piece size: 1700 x 1000 mm
• Max. work piece weight: 5000 kg
• Max. electrode weight: 300 kg
• Machine weight: 5300 kg
• Outside dimensions (body + travel + tank + generator): 3150 x 3150 x 3100 mm
• Electrode head to work table distance: 460 ~ 960 mm
• Oil filter tank capacity: 1430 L
• Oil filter tank weight: 450 kg
• Paper filters: 6 pcs
