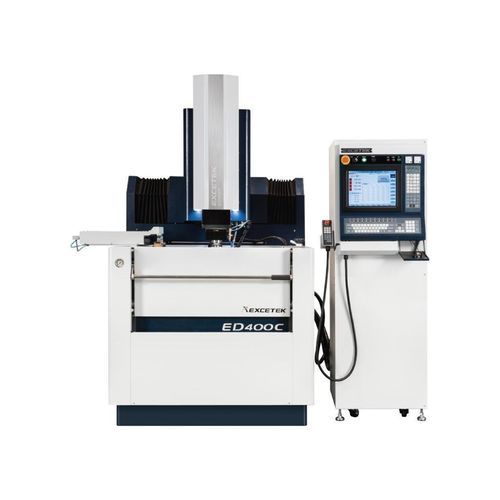

Станок электроэрозионной обработки путем забивания ED400C

с проводомЧПУ

Краткое описание
CNC электроэрозионный (погружной) станок ED400C с перемещениями X/Y 400 x 300 мм, Z 350 мм и рабочим столом 700 x 400 мм. Подходит для производства средних штампов и типичных задач sinker EDM.

Обзор
ED400C — производственная CNC погружная электроэрозионная машина, спроектированная для среднего размера пресс-форм и точных операций погружного ЭДМ. Сбалансирована рабочая зона и занимаемая площадь в цехе.

Характеристики

• Высокая эффективность эрозии: MOSFET-искорный контур снижает износ электрода и повышает скорость эрозии для тонкой обработки поверхности.
• Простота обслуживания: Генератор в модульной конструкции «перед/зад» с понятной разводкой и предохранительной защитой упрощает сервис и замену плат.
• Стабильная теплоотдача: Разделённые тепловые потоки для горячих компонентов и холодных цепей, улучшенное охлаждение для стабильной работы.
• Послепродажная поддержка: Включает инструкции по эксплуатации, обучение операторов, руководство по обслуживанию и прикладную поддержку.

Краткая спецификация (из заголовка продукта)
X/Y Travel: 400 x 300 mm
Z Travel: 350 mm
Work Table: 650 x 350 mm
Max. Work piece: 1000 x 550 x 340 mm

Подробные спецификации

• Перемещения X/Y: 400 x 300 mm
• Перемещение Z: 350 mm
• Рабочий стол: 700 x 400 mm
• Макс. размер заготовки: 850 x 580 mm
• Макс. заготовка (альт./коротко): 1000 x 550 x 340 mm
• Макс. вес заготовки: 1000 kg
• Макс. вес электрода: 50 kg
• Вес машины: 2800 kg
• Габариты (корпус+ход+бак+генератор): 2344 x 2110 x 2410 mm
• Расстояние от головки электрода до стола: 300 ~ 650 mm

Масляный фильтрующий бак

• Объём бака: 450 L
• Вес бака: - kg
• Бумажный фильтр: 3 pcs
• Габариты: встроен

Стандартные аксессуары

• Алкогольный огнетушитель
• Рабочая лампа
• Выравнивающая подкладка
• Промывочный блок
• Бумажный фильтр
• Патрон 1/2"
• Ящик с инструментами
• Зажим jiq

Опции

• Система охлаждения масла
• Постамент с постоянными магнитами
• Искровой контур из вольфрам-карбидного сплава

Технические характеристики

• Модель: ED400C
• Серия: CNC Series
• Перемещения X/Y: 400 x 300 mm
• Перемещение Z: 350 mm
• Рабочий стол: 700 x 400 mm (коротко: 650 x 350 mm)
• Макс. размер заготовки: 850 x 580 mm (коротко/альт.: 1000 x 550 x 340 mm)
• Макс. вес заготовки: 1000 kg
• Макс. вес электрода: 50 kg
• Вес машины: 2800 kg
• Габариты (корпус+ход+бак+генератор): 2344 x 2110 x 2410 mm
• Расстояние головки электрода до стола: 300 ~ 650 mm
• Объём масляного бака: 450 L
• Бумажный фильтр: 3 pcs
