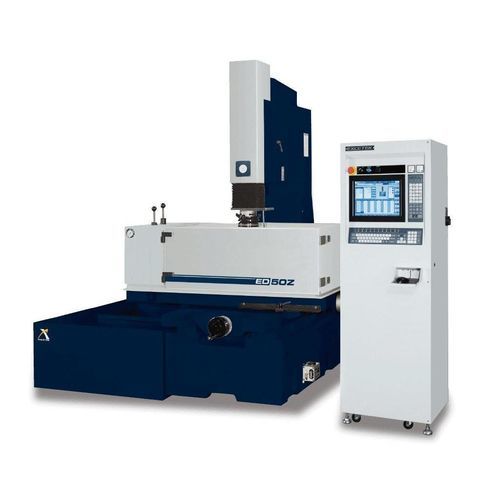

Станок электроэрозионной обработки путем забивания ED50Z

с проводомЧПУ

Обзор
ED50Z — погружной электроэрозионный (EDM) станок, предназначенный для промышленного изготовления штампов и точечной электроэрозии проводящих материалов. Обеспечивает перемещения X/Y 500 x 400 мм, Z 200 мм и стол 800 x 450 мм, что позволяет обрабатывать заготовки до 1120 x 640 x 375 мм и массой до 1350 кг.

Технические сведения

• Перемещение U: 300 мм
• Макс. вес заготовки: 1350 кг
• Макс. вес электрода: 220 кг
• Масса станка: 1950 кг
• Габариты станка (Д x Ш x В): 3980 x 1740 x 2300 мм
• Расстояние от электрода до стола: 240 ~ 740 мм

Масляный фильтровальный бак

• Объем бака: 520 L
• Масса бака: 200 кг
• Бумажный фильтр: 4 шт.

Особенности

• Высокая эффективность эрозии - EXCETEK EDM использует MOSFET-искровой контур, уменьшающий износ электрода и повышающий скорость эрозии, обеспечивая тонкую и ровную поверхность.
• Простота обслуживания - Генератор выполнен модульной конструкцией спереди/сзади с понятной схемой и защитой предохранителем, что упрощает проверки и замену плат PCB.
• Стабильная работа генератора - Раздельная система двойного теплового потока для горячих компонентов и холодных цепей, с достаточными радиаторами для повышения стабильности и снижения обслуживания.
• Послепродажная поддержка - Комплексное послепродажное обслуживание, включая обучение эксплуатации, техобслуживание и прикладную поддержку для обеспечения времени безотказной работы и удовлетворенности заказчика.

Комплектация
Стандартные аксессуары

• Алкогольный огнетушитель
• Рабочая лампа
• Выравнивающая подкладка
• Флэш-установка
• Бумажный фильтр
• Патрон 1/2
• Ящик с инструментами
• Зажимная оснастка

Опции

• Система масляного охлаждения
• Постоянный магнитный пьедестал
• Искровой контур из карбида вольфрама

Технические характеристики

• Модель: ED50Z
• X/Y Travel: 500 x 400 mm
• Z Travel: 200 mm
• U Travel: 300 mm
• Рабочий стол: 800 x 450 mm
• Макс. размер заготовки: 1120 x 640 x 375 mm
• Макс. вес заготовки: 1350 kg
• Макс. вес электрода: 220 kg
• Масса станка: 1950 kg
• Габариты станка (Д x Ш x В): 3980 x 1740 x 2300 mm
• Расстояние от электрода до стола: 240 ~ 740 mm
• Объем масляного бака: 520 L
• Масса бака: 200 kg
• Бумажный фильтр: 4 шт.
