Прослойка ионизированного воздуха с комплектом подключения Model 112160PKI Gen4 Super

для бумажной промышленностидля полиграфиидля обработки пластмасс

Обзор

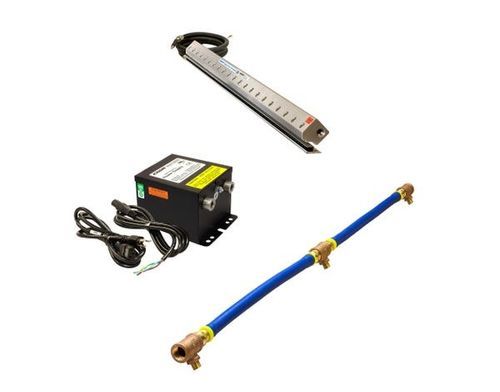

Система Gen4® Super Ion Air Knife™ включает Super Air Knife с интегрированной ионизирующей штангой Gen4, необходимый источник питания (Model 7960 или 7961 — переключаемый 115 VAC/230 VAC, 50/60 Hz) и комплект трубопроводов для упрощения монтажа. Система создает равномерный ламинарный поток ионизированного воздуха, нейтрализующий статический заряд и удаляющий частицы с пластика, полотен, листового материала и других поверхностей, снижая разрывы, закусы и риск электростатических ударов. Спроектирована для непрерывной промышленной эксплуатации с низкими требованиями к обслуживанию.

Применения

• Очистка полотен и пленок
• Линии литья под давлением и выдувного формования
• Шитерные и обрезные станции
• Очистка деталей перед сборкой
• Удаление пыли перед покраской
• Линии термоусадочной упаковки и упаковки
• Очистка и обработка упаковок
• Операции открытия и заполнения мешков
• Печатное и обрабатывающее оборудование

Преимущества

• До 34% улучшения ионизирующей эффективности по сравнению с предыдущими версиями
• Бронированный, электромагнитно экранированный кабель для долговечности и защиты от EMI
• Интегрированное заземление на ионизирующей штанге исключает отдельное заземление
• Нержавеющие соединения к источнику питания для стойкости к коррозии
• Модульный кабель питания упрощает прокладку и подключение
• Низкое потребление сжатого воздуха
• Равномерный поток воздуха и распределение ионов по всей длине
• Тихая работа, подходящая для производственных помещений
• Эффективен на расстоянии до 6,1 м (20 ft)
• Безопасная (без шоков), нерадиоактивная конструкция
• Компактная, прочная конструкция, простота установки
• Неограниченные длины системы за счет соединения модулей
• Низкое обслуживание; сила и поток регулируются с помощью штимов (shims)

Модели
Gen4 Super Ion Air Knives доступны в четырех вариантах, чтобы соответствовать требованиям монтажа и производительности:

• Gen4 Super Ion Air Knife — Super Air Knife с узлом ионизирующей штанги Gen4.
• Gen4 Super Ion Air Knife Systems — включает Gen4 Super Ion Air Knife и блок питания Model 7960 Gen4 (115V/230VAC, 50/60Hz).
• Gen4 Super Ion Air Knife Kits — включает Gen4 Super Ion Air Knife, блок питания Model 7960, набор штимов, сепаратор фильтра и регулятор давления с муфтой.
• Gen4 Deluxe Super Ion Air Knife Kits — добавляет EFC (электронное управление потоком) и универсальную систему крепления Air Knife к комплекту.

Таблица моделей / номеров деталей (Длина потока воздуха vs номера деталей)
Длина потока | Gen4 Super Ion Air Knife | Gen4 Super Ion Air Knife Systems | Gen4 Super Ion Air Knife Kit | Gen4 Deluxe Super Ion Air Knife Kit
3" (76mm) | 112003 | 112103 | 112203 | 112203DX
6" (152mm) | 112006 | 112106 | 112206 | 112206DX
9" (229mm) | 112009 | 112109 | 112209 | 112209DX
12" (305mm) | 112012 | 112112 | 112212 | 112212DX
18" (457mm) | 112018 | 112118 | 112218 | 112218DX
24" (610mm) | 112024 | 112124 | 112224 | 112224DX
30" (762mm) | 112030 | 112130 | 112230 | 112230DX
36" (914mm) | 112036 | 112136 | 112236 | 112236DX
42" (1067mm) | 112042 | 112142 | 112242 | 112242DX
48" (1219mm) | 112048 | 112148 | 112248 | 112248DX
54" (1372mm) | 112054 | 112154 | 112254 | 112254DX
60" (1524mm) | 112060 | 112160 | 112260 | 112260DX
72" (1829mm) | 112072 | 112172 | 112272 | 112272DX
84" (2134mm) | 112084 | 112184 | 112284 | 112284DX
96" (2438mm) | 112096 | 112196 | 112296 | 112296DX
108" (2743mm) | 1120108 | 1121108 | 1122108 | 1122108DX

Аксессуары и примечания

• Блоки питания (Model 7960 с двумя выходами и Model 7961 с четырьмя выходами) имеют переключаемое входное напряжение (115VAC/230VAC), модульный бронированный и экранированный кабель, встроенный первичный предохранитель и подсвечиваемый выключатель питания; признаны UL Component для США и Канады, соответствуют CE и RoHS.
• Универсальная система крепления Air Knife (Model 9060) обеспечивает надежное и точное позиционирование, выполнена из нержавеющей стали; детали артикуляции и удлинения зависят от длины Air Knife.
• Комплекты трубопроводов поставляют правильно подобранный шланг или трубку и фитинги для соединения нескольких входов для оптимальной работы; комплекты для алюминиевых Super Air Knives включают манометр, нитрил/PVC шланг и латунные фитинги.
• Крепежные наборы для соединения скрепляют два Super Air Knife для длин, превышающих стандартные, и включают жесткие пластины и нержавеющие винты.
• Наборы штимов (shim sets) доступны для регулировки зазора вытяжки и увеличения силы/потока; информация о толщине штимов включена в комплекты.

Технические характеристики

• Доступные длины: 3, 6, 9, 12, 18, 24, 30, 36, 42, 48, 54, 60, 72, 84, 96 и 108" (76–2743 мм). Доступны специальные длины и неограниченные длины системы при соединении.
• Кабель: поставляется 5' бронированный и электромагнитно экранированный кабель с заземлением и байонетным разъемом.
• Блок питания: требуется EXAIR Model 7960 или 7961 (5 kV); блоки питания имеют 6' модульный сетевой шнур, подсвечиваемый выключатель и встроенный первичный предохранитель.
• Сжатый воздух: 1/4 NPT выходы на каждом конце и внизу; комплекты трубопроводов предусмотрены для ножей ≥24" для нескольких входов.
• Электрика: использовать с источником 5 kVrms, 5 mA (макс).
• Электрическая опасность: Gen4 Ionizing Bars без шока (<40 μA при коротком замыкании). Не применять рядом с горючими материалами или газами.
• Материалы конструкции: металлические части — алюминий; эмиттеры — нержавеющая сталь; пластмассы — класс UL 94 HB.
• Максимальная рабочая температура: 165°F (74°C).
• Производительность на фут (305 мм) — Давление PSIG (BAR) | Потребление воздуха SCFM | Потребление воздуха SLPM | Уровень звука dBA | Рассеивает 5 kV (секунды):
  5 PSIG (0.3 BAR) | 3.7 SCFM | 105 SLPM | 39 dBA | 0.40 s
  10 PSIG (0.7 BAR) | 5.5 SCFM | 156 SLPM | 51 dBA | 0.33 s
  20 PSIG (1.4 BAR) | 13.2 SCFM | 372 SLPM | 57 dBA | 0.26 s
  40 PSIG (2.8 BAR) | 20.4 SCFM | 576 SLPM | 61 dBA | 0.23 s
  60 PSIG (4.1 BAR) | 27.6 SCFM | 780 SLPM | 65 dBA | 0.21 s
  80 PSIG (5.5 BAR) | 34.8 SCFM | 984 SLPM | 69 dBA | 0.20 s
  100 PSIG (6.9 BAR) | 42.0 SCFM | 1188 SLPM | 72 dBA | 0.18 s
