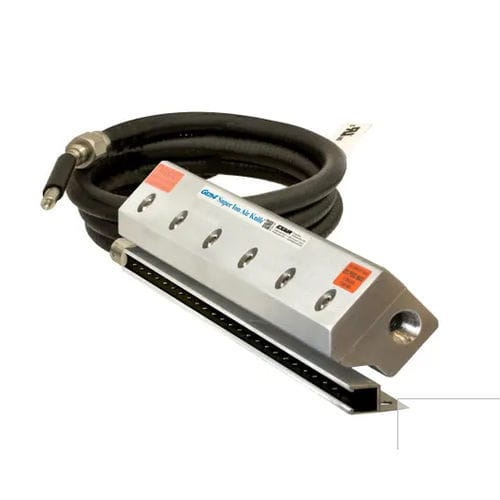

Прослойка ионизированного воздуха Model 112012 Gen4 Super

Обзор
Устройства для устранения статического электричества Gen4® Super Ion Air Knife™ компании EXAIR удаляют статическое электричество с пластиков, лент, листового материала и других поверхностей продукта, где возникают разрывы, закусывание или опасные статические разряды. Ламинарный воздушный слой очищает поверхности от статического заряда, частиц, пыли и загрязнений. Это может значительно повысить скорость производства, качество продукции и чистоту поверхности.

Применения

• Очистка лент (web cleaning)
• Формующие/литьевые машины
• Резательные и обрезные станки
• Очистка деталей
• Удаление пыли перед окраской
• Термоусадочные упаковщики
• Очистка упаковки
• Операции по открытию/набивке мешков
• Полиграфическое оборудование

Преимущества

• Улучшение производительности до 34%
• Прочный металлический бронированный кабель с электромагнитным экранированием
• Интегрированный заземляющий провод — дополнительное заземление не требуется
• Надежные нержавеющие соединения к источнику питания
• Модульный кабель питания облегчает подключение и прокладку
• Низкое потребление воздуха
• Равномерный воздушный поток по всей длине
• Тихая работа
• Эффективен на расстоянии до 20 футов (6,1 м)
• Не вызывает ударов, нерадиоактивен
• Компактный, прочный, прост в установке
• Неограниченные длины системы с непрерывным воздушным потоком
• Низкое обслуживание
• Переменная сила и расход

Модели (длина воздушного потока vs номера деталей)
Gen4 Super Ion Air Knives доступны в четырех типах моделей: Gen4 Super Ion Air Knife; Gen4 Super Ion Air Knife Systems (включают питание Gen4); Gen4 Super Ion Air Knife Kits; Gen4 Deluxe Super Ion Air Knife Kits.

Длина воздушного потока — Gen4 Super Ion Air Knife — Gen4 Super Ion Air Knife Systems — Gen4 Super Ion Air Knife Kit — Gen4 Deluxe Super Ion Air Knife Kit
3" (76mm) — 112003 — 112103 — 112203 — 112203DX
6" (152mm) — 112006 — 112106 — 112206 — 112206DX
9" (229mm) — 112009 — 112109 — 112209 — 112209DX
12" (305mm) — 112012 — 112112 — 112212 — 112212DX
18" (457mm) — 112018 — 112118 — 112218 — 112218DX
24" (610mm) — 112024 — 112124 — 112224 — 112224DX
30" (762mm) — 112030 — 112130 — 112230 — 112230DX
36" (914mm) — 112036 — 112136 — 112236 — 112236DX
42" (1067mm) — 112042 — 112142 — 112242 — 112242DX
48" (1219mm) — 112048 — 112148 — 112248 — 112248DX
54" (1372mm) — 112054 — 112154 — 112254 — 112254DX
60" (1524mm) — 112060 — 112160 — 112260 — 112260DX
72" (1829mm) — 112072 — 112172 — 112272 — 112272DX
84" (2134mm) — 112084 — 112184 — 112284 — 112284DX
96" (2438mm) — 112096 — 112196 — 112296 — 112296DX
108" (2743mm) — 1120108 — 1121108 — 1122108 — 1122108DX

Характеристики работы (на фут / 305 мм длины)
Давление подачи (PSIG / BAR) — Потребление воздуха (SCFM / SLPM) — Уровень шума (dBA) — Рассеивание 5 kV (секунды на расстоянии 6" от цели)
5 PSIG / 0.3 BAR — 3.7 SCFM / 105 SLPM — 39 dBA — 0.40 s
10 PSIG / 0.7 BAR — 5.5 SCFM / 156 SLPM — 51 dBA — 0.33 s
20 PSIG / 1.4 BAR — 13.2 SCFM / 372 SLPM — 57 dBA — 0.26 s
40 PSIG / 2.8 BAR — 20.4 SCFM / 576 SLPM — 61 dBA — 0.23 s
60 PSIG / 4.1 BAR — 27.6 SCFM / 780 SLPM — 65 dBA — 0.21 s
80 PSIG / 5.5 BAR — 34.8 SCFM / 984 SLPM — 69 dBA — 0.20 s
100 PSIG / 6.9 BAR — 42.0 SCFM / 1,188 SLPM — 72 dBA — 0.18 s

Аксессуары

• Блоки питания (Модель 7960 с двумя выходами и Модель 7961 с четырьмя выходами): выбираемый вход 115VAC или 230VAC; модульный бронированный EMI‑экранированный кабель с интегрированным предохранителем и подсвеченным переключателем питания; UL Component Recognized, соответствует CE и RoHS.
• Универсальная система крепления Air Knife (Модель 9060): артикулированный монтаж из нержавеющей стали и точное позиционирование; варианты крепления зависят от длины ножа (руководство по верхнему или нижнему креплению в литературе по продукту).
• Комплекты трубопровода для Air Knife: обеспечивают правильно подобранные шланги/трубки сжатого воздуха и фитинги для Super Air Knives с несколькими входами (включает манометр на алюминиевых моделях и нитрил/PVC шланг с латунными фитингами).
• Комплекты крепежных пластин для соединения: соединяют два Super Air Knives для длин, превышающих стандартный максимум; включает жесткие пластины и монтажные винты; нижняя пластина обеспечивает доступ к нижним входам воздуха; поставляются винты из нержавеющей стали.
• Наборы регулировочных прокладок (shim) для Air Knife: прокладки для установки зазора выхода; увеличивают силу и расход при добавлении прокладок; прокладки поставляются в заданных толщинах и цветах (подробности в документации).

Характеристики / технические спецификации

• Brand: EXAIR
• Model family: Gen4® Super Ion Air Knife™
• Part number / SKU example: P112003 (product page SKU)
• Available lengths: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76 to 2743 mm); special lengths and unlimited system lengths available
• Cable: 5' armored and electromagnetically shielded cable with ground and assembled bayonet connector included
• Power supply required: EXAIR Model 7960 or 7961 (5 kVrms, max 5 mA); power supplies include modular power cord, lighted switch and integrated primary fuse
• Compressed air: 1/4 NPT outlets provided on each end and the bottom of the Super Air Knife
• Electrical: for use with 5 kVrms, 5 mA (max) power supply
• Electrical hazard: Gen4 Ionizing Bars are shockless (less than 40 microamperes short-circuited); do not use near flammable materials or gases
• Materials of construction: metal parts — aluminum; plastic parts — UL rated 94 HB; emitters — stainless steel
• Maximum ambient temperature: 165°F (74°C)
• Effective range: up to 20 feet (6.1 m)
• Features: low air consumption; uniform airflow across length; modular power cable with EMI shielding; integrated ground; low maintenance
