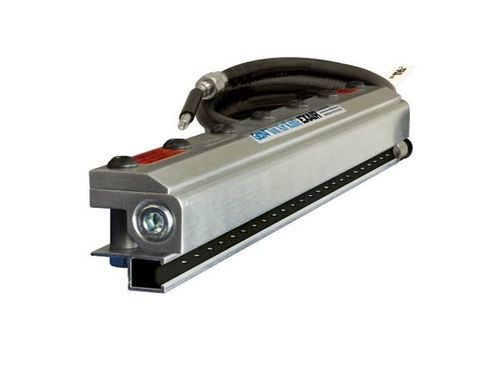

Прослойка ионизированного воздуха Model 8109 Gen4® Standard

Обзор
Gen4® Standard Ion Air Knife™ от EXAIR использует Standard Air Knife (коэффициент усиления воздуха 30:1) для подачи слоя ионизированного воздуха на заряженные поверхности. Устраняет статическое электричество с пластика, вебов, листового материала и других поверхностей, снижая разрывы, заедания и опасные удары. Потребление воздуха и шум несколько выше, чем у Gen4 Super Ion Air Knife (40:1). Эффективная дальность до 20 ft (6,1 м).

Преимущества

• Увеличение производительности на 30%
• Бронированный кабель с электромагнитным экранированием
• Интегрированное заземление — дополнительное заземление не требуется
• Соединения к источнику питания из нержавеющей стали
• 30:1 усиление воздуха снижает потребление сжатого воздуха
• Низкое обслуживание, без риска удара и нерадиоактивно
• Переменная сила и поток; эффективно до 20 ft (6,1 м)
• Компактная, прочная конструкция; неограниченная длина систем

Модели

• Gen4 Standard Ion Air Knife — включает Standard Air Knife и узел Gen4 Ionizing Bar. Источник питания не входит в комплект.
• Gen4 Standard Ion Air Knife Systems — включают Gen4 Standard Ion Air Knife и блок питания Model 7960 Gen4 (115/230 VAC, 50/60 Hz).
• Gen4 Standard Ion Air Knife Kits — включают нож, блок питания Model 7960, набор шайб (shim), фильтр-сепаратор и регулятор давления (с муфтой).
• Gen4 Deluxe Standard Ion Air Knife Kits — включают нож, блок питания Model 7960, EFC, Universal Air Knife Mounting System, набор шайб, фильтр-сепаратор и регулятор давления (с муфтой).

Таблица модель / длина
Length | Gen4 Standard Ion Air Knife | Gen4 Standard Ion Air Knife Systems | Gen4 Standard Ion Air Knife Kit | Gen4 Deluxe Standard Ion Air Knife Kit
3" (76mm) | 8103 | 8203 | 8403 | 8403DX
6" (152mm) | 8106 | 8206 | 8406 | 8406DX
9" (229mm) | 8109 | 8209 | 8409 | 8409DX
12" (305mm) | 8112 | 8212 | 8412 | 8412DX
18" (457mm) | 8118 | 8218 | 8418 | 8418DX
24" (610mm) | 8124 | 8224 | 8424 | 8424DX
30" (762mm) | 8130 | 8230 | 8430 | 8430DX
36" (914mm) | 8136 | 8236 | 8436 | 8436DX
42" (1067mm) | 8142 | 8242 | 8442 | 8442DX
48" (1219mm) | 8148 | 8248 | 8448 | 8448DX

Аксессуары (кратко)
Блоки питания — Модели 7960 (2 выхода) и 7961 (4 выхода) доступны для 115 VAC или 230 VAC, 50/60 Hz. Включают 6' (1,83 m) модульный сетевой кабель и подсвечиваемый выключатель питания. Признаны UL Component, соответствуют CE и RoHS.

Universal Air Knife Mounting System — Модель 9060 обеспечивает надежное точное позиционирование для любого EXAIR Air Knife; верхний монтаж возможен для любой длины; нижний монтаж возможен для Standard Ion Air Knives от 9" (229 mm) и длиннее. Шарнирное крепление; максимальное выдвижение 30" (762 mm).

Air Knife Plumbing Kits — для ножей длиной 24" и более требуется сжатый воздух в нескольких входах; наборы прокладки обеспечивают шланги/трубы и фитинги подходящего размера и включают манометр для алюминиевых ножей.

Coupling Bracket Kits — соединяют два Air Knife для увеличения длины; комплект включает пластины и винты из нержавеющей стали с доступом к входам сжатого воздуха.

Air Knife Shim Sets — устанавливают зазор выхода для регулирования силы и потока. Типичные толщины шайб для алюминиевых ножей: .001" (0.03 mm), .002" (0.05 mm) установленная, .003" (0.08 mm), .004" (0.10 mm).

Характеристики (на фут / 305 mm)
Pressure (PSIG) | BAR | Air Consumption (SCFM) | Air Consumption (SLPM) | Sound Level (dBA) | Dissipates 5kV (seconds)
5 PSIG | 0.3 BAR | 6 SCFM | 170 SLPM | 66 dBA | 0.38 s
10 PSIG | 0.7 BAR | 8 SCFM | 227 SLPM | 68 dBA | 0.28 s
20 PSIG | 1.4 BAR | 16 SCFM | 453 SLPM | 69 dBA | 0.29 s
40 PSIG | 2.8 BAR | 24 SCFM | 679 SLPM | 78 dBA | 0.21 s
60 PSIG | 4.1 BAR | 32 SCFM | 906 SLPM | 84 dBA | 0.21 s
80 PSIG | 5.5 BAR | 41 SCFM | 1,160 SLPM | 87 dBA | 0.21 s
100 PSIG | 6.9 BAR | 49 SCFM | 1,387 SLPM | 90 dBA | 0.21 s
* на фут (305 mm) длины. ** измерение на 6" (152 mm) от цели.

Технические характеристики / материалы

• Доступные длины: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48" (76–1219 mm). Доступны специальные длины и неограниченные длины систем.
• Кабель: поставляется бронированный электромагнитно экранированный кабель 5' (1,52 m).
• Блок питания: требуется EXAIR Model 7960 или 7961 (5 kV); блоки питания включают 6' (1,83 m) сетевой кабель и индикаторный выключатель.
• Сжатый воздух: 1/4 NPT выходы на каждом конце Standard Air Knife.
• Электрика: для использования с блоком питания 5 kVrms, 5 mA (макс); ионизирующие планки Gen4 безопасны (при коротком замыкании < 40 μA).
• Материалы: металлические части — алюминий; эмиттеры — нержавеющая сталь; пластиковые части UL 94 HB.
• Максимальная температура окружающей среды: 165°F (74°C).
• Коэффициент усиления воздуха: 30:1. Эффективная дальность ионизированного воздушного потока: до 20 ft (6,1 m).
• Не радиоактивен, низкие требования к обслуживанию, переменная сила и поток.
