Kомплект воздушного ножа для ионизации Model 8424DX Gen4® Deluxe Standard

промышленныйс регулятором давленияиз нержавеющей стали

Overview

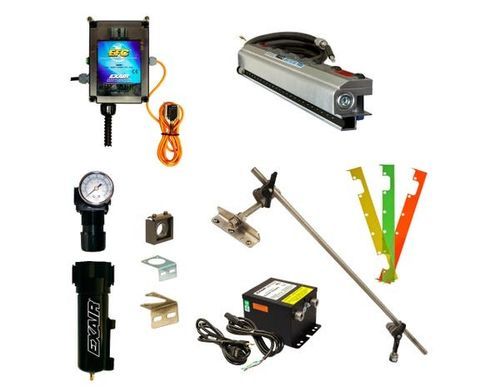

Комплект Gen4® Deluxe Standard Ion Air Knife™ включает все компоненты, необходимые для оптимизации нейтрализации статического заряда с помощью Gen4 Standard Ion Air Knife™: Electronic Flow Control (EFC), универсальное крепление, блок питания, набор шимов, фильтр-сепаратор и регулятор давления. Standard Ion Air Knife™ использует 30:1 усиление воздуха для подачи листа ионизированного воздуха на заряженные поверхности, применим к пластику, полотнам и листовым материалам. По сравнению с Gen4 Super Ion Air Knife™ потребление воздуха и уровень шума выше, но подходят для многих промышленных применений.

Advantages

• Улучшенная эффективность ионизации (≈30% по сравнению с предыдущими конструкциями)
• Бронированный кабель с электромагнитным экраном для надежности сигнала
• Интегрированное заземление — дополнительное заземление не требуется
• Нержавеющие соединения к блоку питания для долговечности
• Сниженное потребление воздуха по сравнению со старыми конструкциями
• 30:1 усиление воздуха для равномерного воздушного листа
• Низкий уровень шума при работе
• Эффективна для нейтрализации на расстоянии до 20 ft (6,1 m)
• Безопасная (без ударов), нерадиоактивная ионизация
• Компактная, прочная конструкция, простая установка
• Неограниченная длина системы с использованием комплектов соединительных кронштейнов
• Низкое обслуживание, заменяемые эмиттеры
• Регулируемая сила и расход с помощью наборов шимов и EFC

Models
Gen4 Standard Ion Air Knives доступны в четырех конфигурациях:

• Gen4 Standard Ion Air Knife™ — Standard Air Knife с узлом ионизирующей планки Gen4. (Блок питания не включен.)
• Gen4 Standard Ion Air Knife Systems — включает Gen4 Standard Ion Air Knife™ и блок питания Model 7960 Gen4 (115/230 VAC, 50/60 Hz).
• Gen4 Standard Ion Air Knife Kits — включает Gen4 Standard Ion Air Knife™, блок питания Model 7960 Gen4, набор шимов, фильтр-сепаратор и регулятор давления (с муфтой).
• Gen4 Deluxe Standard Ion Air Knife Kits — включает Gen4 Standard Ion Air Knife™, блок питания Model 7960 Gen4, Electronic Flow Control (EFC), универсальную систему крепления, набор шимов, фильтр-сепаратор и регулятор давления (с муфтой).

Model / Length matrix
3" (76 mm) | 8103 | 8203 | 8403 | 8403DX
6" (152 mm) | 8106 | 8206 | 8406 | 8406DX
9" (229 mm) | 8109 | 8209 | 8409 | 8409DX
12" (305 mm) | 8112 | 8212 | 8412 | 8412DX
18" (457 mm) | 8118 | 8218 | 8418 | 8418DX
24" (610 mm) | 8124 | 8224 | 8424 | 8424DX
30" (762 mm) | 8130 | 8230 | 8430 | 8430DX
36" (914 mm) | 8136 | 8236 | 8436 | 8436DX
42" (1067 mm) | 8142 | 8242 | 8442 | 8442DX
48" (1219 mm) | 8148 | 8248 | 8448 | 8448DX

Performance summary (per foot of length)
Давление питания (PSIG / BAR) vs Расход воздуха (SCFM / SLPM) vs Уровень звука (dBA) vs Рассеивает 5kV (секунды):
5 PSIG (0.3 BAR): 6 SCFM (170 SLPM), 66 dBA, 0.38 секунды
10 PSIG (0.7 BAR): 8 SCFM (227 SLPM), 68 dBA, 0.28 секунды
20 PSIG (1.4 BAR): 16 SCFM (453 SLPM), 69 dBA, 0.29 секунды
40 PSIG (2.8 BAR): 24 SCFM (679 SLPM), 78 dBA, 0.21 секунды
60 PSIG (4.1 BAR): 32 SCFM (906 SLPM), 84 dBA, 0.21 секунды
80 PSIG (5.5 BAR): 41 SCFM (1,160 SLPM), 87 dBA, 0.21 секунды
100 PSIG (6.9 BAR): 49 SCFM (1,387 SLPM), 90 dBA, 0.21 секунды

Accessories

• Блоки питания — Model 7960 (2 выхода) и Model 7961 (4 выхода) для 115/230 VAC, 50/60 Hz; включают сетевой шнур и подсвечиваемый выключатель.
• Универсальная система крепления Air Knife (Model 9060) — точное позиционирование, верхний или нижний монтаж, шарнирное выдвижение до 30" (762 mm); конструкция из нержавеющей стали.
• Комплекты трубопроводов для Air Knife — подают сжатый воздух к нескольким входам на более длинных ножах; включают шланг/трубы, фитинги и манометр, где применимо.
• Комплекты соединительных кронштейнов — для соединения нескольких Air Knife и формирования системной длины свыше стандартных секций.
• Наборы шимов для Air Knife — регулируют зазор для изменения силы и расхода (включены разные толщины шимов).

Specifications

• Доступные длины: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48" (76, 152, 229, 305, 457, 610, 762, 914, 1067, 1219 mm). Доступны специальные и неограниченные системные длины.
• Кабель: в комплекте 5 ft (1.52 m) бронированный, электромагнитно экранированный кабель.
• Блок питания: требуется EXAIR Model 7960 или 7961 (5 kV). Блоки питания включают 6 ft (1.83 m) сетевой шнур и подсвечиваемый выключатель.
• Подключение сжатого воздуха: на каждом конце Standard Air Knife™ предусмотрены 1/4 NPT разъемы.
• Электрические характеристики: для работы с блоком питания 5 kVrms, 5 mA (макс.).
• Электрическая опасность: ионизирующие планки Gen4 без ударов (менее 40 микроампер при коротком замыкании). Не используйте рядом с горючими материалами или газами.
• Материалы: металлические детали — алюминий; пластиковые детали — UL 94 HB; эмиттеры — нержавеющая сталь.
• Максимальная температура окружающей среды: 165°F (74°C).
