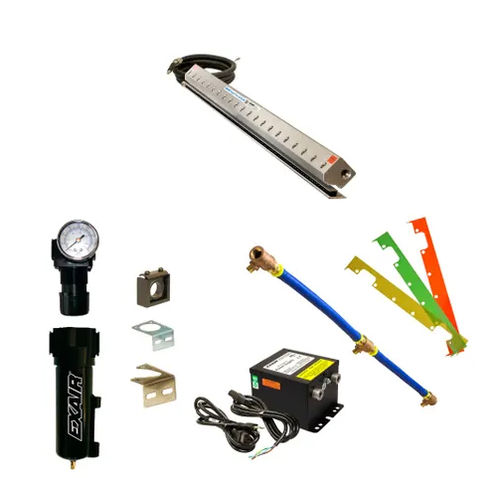

Прослойка ионизированного воздуха для очистки Model 112042PKI Gen4 Super

для удаления пылевых частицдля устранения статического зарядадля полиграфии

Описание
Для обеспечения равномерной работы по всей длине, EXAIR Gen4® Super Ion Air Knives длиной 24" и более должны иметь подачу сжатого воздуха к нескольким входам. Gen4 Super Ion Air Knife с комплектом трубопроводов включает установленные трубки и соединения, обеспечивающие плавный, равномерный поток воздуха, чтобы ионы для удаления статики распределялись равномерно по пластикам, полотнам, листовому материалу и другим поверхностям изделий, где возможны разрывы, заедания или опасные разряды. Ламинарный воздушный слой очищает поверхности от статического заряда, частиц, пыли и грязи. Скорость производства, качество продукции и чистота поверхности могут значительно улучшиться. Системы Gen4 Super Ion Air Knife с комплектом трубопроводов включают блок питания Model 7960 Gen4 (переключаемый 115 VAC/230 VAC, 50/60 Hz).

Применения

• Очистка полотен (web cleaning)
• Формовочное оборудование
• Резательные и обрезные станки
• Очистка деталей
• Удаление пыли перед окраской
• Термоусадочные упаковщики
• Очистка упаковки
• Операции открытия/начинки пакетов
• Печатное оборудование

Преимущества

• До 34% повышения производительности
• Прочный металлический броневой и электромагнитно экранированный кабель
• Интегрированное заземление устраняет необходимость дополнительного заземления
• Прочные соединения из нержавеющей стали к блоку питания
• Модульный кабель питания облегчает подключение и прокладку
• Низкое потребление воздуха
• Равномерный поток воздуха по всей длине
• Тихая работа
• Эффективен на расстоянии до 20 футов (6,1 м)
• Без ударного тока, не радиоактивен
• Компактный, прочный, прост в установке
• Неограниченные длины системы с непрерывным потоком воздуха
• Низкое обслуживание
• Переменная сила и расход

Модели Gen4 Super Ion Air Knife (резюме)
Gen4 Super Ion Air Knives доступны в четырех типах моделей: Gen4 Super Ion Air Knife (включает Super Air Knife и узел Gen4 Ionizing Bar), Gen4 Super Ion Air Knife Systems (включают Gen4 Super Ion Air Knife и блок питания Model 7960 Gen4), Gen4 Super Ion Air Knife Kits (включают Gen4 Super Ion Air Knife, блок питания Model 7960, набор шайб, разделитель фильтра и регулятор давления с муфтой), Gen4 Deluxe Super Ion Air Knife Kits (включают Gen4 Super Ion Air Knife, блок питания Model 7960 Gen4, EFC, Universal Air Knife Mounting System, набор шайб, разделитель фильтра и регулятор давления с муфтой).

Номера моделей по длине воздушного потока
Airflow Length | Gen4 Super Ion Air Knife | Gen4 Super Ion Air Knife Systems | Gen4 Super Ion Air Knife Kit | Gen4 Deluxe Super Ion Air Knife Kit
3" (76 mm) | 112003 | 112103 | 112203 | 112203DX
6" (152 mm) | 112006 | 112106 | 112206 | 112206DX
9" (229 mm) | 112009 | 112109 | 112209 | 112209DX
12" (305 mm) | 112012 | 112112 | 112212 | 112212DX
18" (457 mm) | 112018 | 112118 | 112218 | 112218DX
24" (610 mm) | 112024 | 112124 | 112224 | 112224DX
30" (762 mm) | 112030 | 112130 | 112230 | 112230DX
36" (914 mm) | 112036 | 112136 | 112236 | 112236DX
42" (1067 mm) | 112042 | 112142 | 112242 | 112242DX
48" (1219 mm) | 112048 | 112148 | 112248 | 112248DX
54" (1372 mm) | 112054 | 112154 | 112254 | 112254DX
60" (1524 mm) | 112060 | 112160 | 112260 | 112260DX
72" (1829 mm) | 112072 | 112172 | 112272 | 112272DX
84" (2134 mm) | 112084 | 112184 | 112284 | 112284DX
96" (2438 mm) | 112096 | 112196 | 112296 | 112296DX
108" (2743 mm) | 1120108 | 1121108 | 1122108 | 1122108DX

Производительность (на фут длины)
Pressure (PSIG / BAR) | Air Consumption (SCFM per ft) | Sound Level (dBA) | Dissipates 5 kV (seconds) (measured at 6" from target)
5 PSIG / 0.3 BAR | 3.7 SCFM / 105 SLPM | 39 dBA | 0.40 s
10 PSIG / 0.7 BAR | 5.5 SCFM / 156 SLPM | 51 dBA | 0.33 s
20 PSIG / 1.4 BAR | 13.2 SCFM / 372 SLPM | 57 dBA | 0.26 s
40 PSIG / 2.8 BAR | 20.4 SCFM / 576 SLPM | 61 dBA | 0.23 s
60 PSIG / 4.1 BAR | 27.6 SCFM / 780 SLPM | 65 dBA | 0.21 s
80 PSIG / 5.5 BAR | 34.8 SCFM / 984 SLPM | 69 dBA | 0.20 s
100 PSIG / 6.9 BAR | 42.0 SCFM / 1,188 SLPM | 72 dBA | 0.18 s

Аксессуары / Включенные элементы (обзор)

• Комплект трубопровода: правильно подобранный шланг/трубопровод и фитинги для соединения нижних или торцевых входов сжатого воздуха; включает манометр для алюминиевых Super Air Knives и нитрил/PVC шланг с латунными фитингами.
• Блоки питания (Model 7960 и 7961): выбор входного напряжения 115 VAC или 230 VAC, модульный кабель с электромагнитным экраном, интегрированный первичный предохранитель, подсвечиваемый выключатель питания; доступны в вариантах с 2 и 4 выходами высокого напряжения.
• Universal Air Knife Mounting System (Model 9060): крепежная система из нержавеющей стали для надежного, точного позиционирования и поворота до 30" (762 mm).
• Комплекты соединительных скоб: соединяют два Super Air Knives для длин свыше 108"; включают жесткие пластины и винты из нержавеющей стали.
• Наборы шима для Air Knife: регулируют зазор выпускного отверстия для увеличения силы и расхода; предоставляемые толщины шима для алюминиевых ножей (.001", .002" установлены, .003", .004").

Характеристики / Технические спецификации

• Product family: Gen4® Super Ion Air Knife™ with Plumbing Kit
• Manufacturer / Brand: EXAIR
• Model / SKU shown on page: P112060PKI
• Denomination commerciale (product series/name): Gen4® Super Ion Air Knife™
• Available lengths: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76–2743 mm)
• Power supply: Requires EXAIR Model 7960 or 7961 Power Supply (5 kV); power supplies include modular 6' power cord, lighted power switch, integrated primary fuse and (2) or (4) high voltage outlets; selectable input 115 VAC / 230 VAC, 50/60 Hz
• Compressed air connections: 1/4" NPT outlets provided on each end and the bottom of the Super Air Knife; knives 24" or longer require supply to multiple inlets (plumbing kit provides needed hoses/fittings)
• Electrical: for use with 5 kVrms, 5 mA (max) power supply
• Electrical hazard: Gen4 Ionizing Bars are shockless (less than 40 microamperes short circuited). Do not use near flammable materials or gases.
• Materials of construction: metal parts – aluminum; plastic parts – UL rated 94 HB; emitters – stainless steel
• Maximum ambient temperature: 165°F (74°C)
• Emitter material: stainless steel
• Performance note: airflow and consumption values are given per foot (305 mm) of knife length
• Effective range: up to 20 feet (6.1 m) for static elimination effectiveness
• Typical uses: static elimination on plastics, webs, sheet stock; dust/particulate removal and surface cleaning to reduce tearing, jamming and hazardous shocks
