Прослойка ионизированного воздуха для очистки 112212DX

для устранения статического зарядадля сети сжатого воздухадля бумажной промышленности

Описание

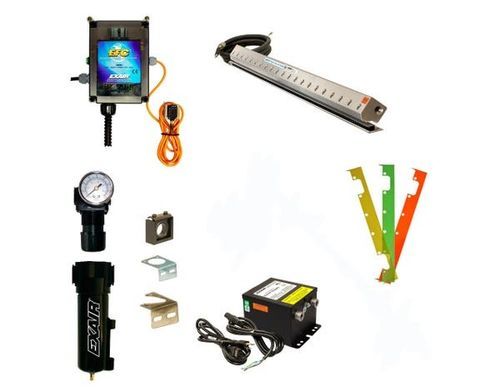

Комплекты Gen4® Deluxe Super Ion Air Knife™ от EXAIR предоставляют полное решение для нейтрализации статического электричества: Gen4 Super Ion Air Knife, блок питания Gen4 модели 7960, Electronic Flow Control (EFC), универсальная система крепления Air Knife, набор прокладок (shim set), фильтр‑стабилизатор и регулятор давления с муфтой. Система нейтрализует статический заряд на пластиках, лентах, листовых материалах и других поверхностях, предотвращая разрывы, закусывания и опасные разряды, а также удаляет пыль и частицы для повышения производительности и чистоты поверхности изделий.

Применения

• Очистка лент (web)
• Формовочное оборудование
• Резательные и обрезные установки
• Очистка и обработка деталей
• Удаление пыли перед покраской
• Термоусадочная упаковка
• Очистка упаковок
• Открытие мешков и операции наполнения
• Печатное оборудование

Преимущества

• До 34% улучшения ионизационной производительности по сравнению с предыдущими конструкциями
• Бронированный кабель с электромагнитным экранированием и интегрированным заземлением
• Прочные нержавеющие соединения к блоку питания
• Модульный кабель питания облегчает прокладку
• Низкое потребление сжатого воздуха при равномерном потоке по всей длине
• Тихая работа и низкие требования к обслуживанию
• Эффективен на расстоянии до 20 ft (6,1 m)
• Безопасная (безопасного шока), нерадиоактивная ионизация
• Модульная конструкция обеспечивает неограниченные длины системы с непрерывным потоком воздуха
• Переменная сила и расход за счет прокладок и регуляторов

Модели

• Gen4 Super Ion Air Knife — Super Air Knife с узлом ионизирующей планки Gen4.
• Gen4 Super Ion Air Knife Systems — включает Gen4 Super Ion Air Knife и блок питания Gen4 модели 7960 (115V или 230VAC, 50/60Hz).
• Gen4 Super Ion Air Knife Kits — включают Gen4 Super Ion Air Knife, блок питания Gen4 модели 7960, набор прокладок, фильтр‑сепаратор и регулятор давления (с муфтой).
• Gen4 Deluxe Super Ion Air Knife Kits — включают Gen4 Super Ion Air Knife, блок питания Gen4 модели 7960, EFC, универсальную систему крепления Air Knife, набор прокладок, фильтр‑сепаратор и регулятор давления (с муфтой).

Модели / Номера деталей по длине воздушного потока
Длина воздушного потока | Gen4 Super Ion Air Knife | Gen4 Super Ion Air Knife Systems | Gen4 Super Ion Air Knife Kit | Gen4 Deluxe Super Ion Air Knife Kit
3" (76 mm) : 112003 | 112103 | 112203 | 112203DX
6" (152 mm) : 112006 | 112106 | 112206 | 112206DX
9" (229 mm) : 112009 | 112109 | 112209 | 112209DX
12" (305 mm) : 112012 | 112112 | 112212 | 112212DX
18" (457 mm) : 112018 | 112118 | 112218 | 112218DX
24" (610 mm) : 112024 | 112124 | 112224 | 112224DX
30" (762 mm) : 112030 | 112130 | 112230 | 112230DX
36" (914 mm) : 112036 | 112136 | 112236 | 112236DX
42" (1067 mm) : 112042 | 112142 | 112242 | 112242DX
48" (1219 mm) : 112048 | 112148 | 112248 | 112248DX
54" (1372 mm) : 112054 | 112154 | 112254 | 112254DX
60" (1524 mm) : 112060 | 112160 | 112260 | 112260DX
72" (1829 mm) : 112072 | 112172 | 112272 | 112272DX
84" (2134 mm) : 112084 | 112184 | 112284 | 112284DX
96" (2438 mm) : 112096 | 112196 | 112296 | 112296DX
108" (2743 mm) : 1120108 | 1121108 | 1122108 | 1122108DX

Рабочие характеристики (на фут длины)
Давление (PSIG / BAR) | Потребление воздуха (SCFM / SLPM) | Уровень шума (dBA) | Рассеивает 5kV (секунды) на расстоянии 6" (152 mm) от цели
5 PSIG / 0.3 BAR : 3.7 SCFM / 105 SLPM | 39 dBA | 0.40 s
10 PSIG / 0.7 BAR : 5.5 SCFM / 156 SLPM | 51 dBA | 0.33 s
20 PSIG / 1.4 BAR : 13.2 SCFM / 372 SLPM | 57 dBA | 0.26 s
40 PSIG / 2.8 BAR : 20.4 SCFM / 576 SLPM | 61 dBA | 0.23 s
60 PSIG / 4.1 BAR : 27.6 SCFM / 780 SLPM | 65 dBA | 0.21 s
80 PSIG / 5.5 BAR : 34.8 SCFM / 984 SLPM | 69 dBA | 0.20 s
100 PSIG / 6.9 BAR : 42.0 SCFM / 1,188 SLPM | 72 dBA | 0.18 s

Технические характеристики

• Доступные номинальные длины: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76 mm — 2743 mm). Доступны специальные длины и неограниченные длины систем (опции завода не включены).
• Кабель: 5' бронированный, электромагнитно экранированный кабель с заземлением и собранным байонетным разъемом.
• Блок питания: необходим EXAIR Model 7960 или 7961 Gen4 Power Supply (5 kV). Выбор входного напряжения (115VAC или 230VAC), модульный силовой кабель, подсвечиваемый выключатель питания и встроенный первичный предохранитель.
• Сжатый воздух: 1/4 NPT выходы на каждом конце и снизу Super Air Knife; для более длинных ножей требуются множественные входы (рекомендуются комплекты трубопроводов для 24" и длиннее).
• Электрика: для использования с блоком питания 5 kVrms, 5 mA (макс). Ionizing Bars Gen4 безопасны (менее 40 µA при коротком замыкании). Не использовать вблизи горючих материалов или газов.
• Материалы: металлические части — алюминий; пластиковые части — UL 94 HB; эмиттеры — нержавеющая сталь.
• Максимальная рабочая температура окружающей среды: 165°F (74°C).

Особенности / Технические данные

• Тип продукта: Gen4® Deluxe Super Ion Air Knife™ Kit
• В комплекте: Gen4 Super Ion Air Knife, блок питания Gen4 (модель 7960), Electronic Flow Control (EFC), универсальная система крепления Air Knife, набор прокладок, фильтр‑сепаратор и регулятор давления (с муфтой)
• Пример SKU (36" deluxe kit): 112236DX
• Производительность: потребление воздуха и времена рассеяния ионов зависят от давления подачи (см. таблицу Рабочие характеристики выше)
• Максимальная эффективная дистанция нейтрализации: до 20 ft (6,1 m)
• Материал эмиттеров: нержавеющая сталь
• Питание: требуется Gen4 блок питания (5 kV)
• Установка: входы сжатого воздуха 1/4 NPT; для установок ≥ 24" рекомендуется несколько входов и комплекты трубопроводов
