Прослойка ионизированного воздуха для очистки Model 112236PKI 36" Gen4 Super

для удаления пылевых частицдля устранения статического зарядадля бумажной промышленности

Обзор

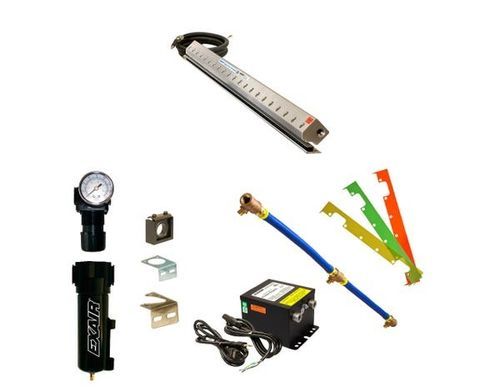

Комплект Gen4® Super Ion Air Knife™ от EXAIR с комплектом трубопроводки включает все трубы и фитинги, предустановленные для упрощения окончательной установки и обеспечения стабильной работы по всей длине воздушного ножа. В комплект входят блок питания (115 VAC/230 VAC, 50/60 Hz), набор шайб (shim set), фильтроразделитель и регулятор давления (с соединителем). Super Ion Air Knife генерирует плавный равномерный поток воздуха, благодаря чему ионы, удаляющие статическое напряжение, равномерно распределяются по пластикам, полотнам, листовому материалу и другим поверхностям изделий, предотвращая разрывы, заедания и опасные разряды. Ламинарный воздушный слой очищает поверхности от заряда, частиц, пыли и грязи, повышая скорость производства, качество продукции и чистоту поверхности.

Применения

• Очистка полотен (web cleaning)
• Формовочные машины
• Резательные и обрезные станки
• Очистка деталей
• Удаление пыли перед покраской
• Упаковочные термомашины (shrink wrappers)
• Очистка упаковки
• Операции по открытию/наполнению мешков
• Печатное оборудование

Преимущества

• До 34% повышения производительности
• Прочный металлический бронированный и электромагнитно экранированный кабель
• Интегрированное заземление исключает дополнительное соединение заземления
• Долговечные нержавеющие соединения к блоку питания
• Модульный кабель питания упрощает подключение и прокладку
• Низкое потребление воздуха
• Равномерный поток воздуха по всей длине
• Тихая работа
• Эффективен на расстоянии до 20 футов (6,1 м)
• Безопасен по удару, нерадиоактивен
• Компактен, прочен, прост в установке
• Неограниченные длины системы с непрерывным потоком воздуха
• Низкие эксплуатационные расходы
• Переменная сила и расход

Модели Gen4 Super Ion Air Knife

• Gen4 Super Ion Air Knife - включает Super Air Knife и сборку Gen4 Ionizing Bar.
• Gen4 Super Ion Air Knife Systems - включают Gen4 Super Ion Air Knife и блок питания Модель 7960 Gen4 (115V, 230VAC, 50/60Hz).
• Gen4 Super Ion Air Knife Kits - включают Gen4 Super Ion Air Knife, блок питания Модель 7960 Gen4, набор шайб, фильтроразделитель и регулятор давления (с соединителем).
• Gen4 Deluxe Super Ion Air Knife Kits - включают Gen4 Super Ion Air Knife, блок питания Модель 7960 Gen4, EFC, универсальную систему монтажа Air Knife, набор шайб, фильтроразделитель и регулятор давления (с соединителем).

Справка по моделям / длинам (выбор)
Длина воздушного потока vs. примеры номеров моделей:
3" (76 mm) - Gen4: 112003 | Systems: 112103 | Kit: 112203 | Deluxe Kit: 112203DX
6" (152 mm) - Gen4: 112006 | Systems: 112106 | Kit: 112206 | Deluxe Kit: 112206DX
9" (229 mm) - Gen4: 112009 | Systems: 112109 | Kit: 112209 | Deluxe Kit: 112209DX
12" (305 mm) - Gen4: 112012 | Systems: 112112 | Kit: 112212 | Deluxe Kit: 112212DX
18" (457 mm) - Gen4: 112018 | Systems: 112118 | Kit: 112218 | Deluxe Kit: 112218DX
24" (610 mm) - Gen4: 112024 | Systems: 112124 | Kit: 112224 | Deluxe Kit: 112224DX
30" (762 mm) - Gen4: 112030 | Systems: 112130 | Kit: 112230 | Deluxe Kit: 112230DX
36" (914 mm) - Gen4: 112036 | Systems: 112136 | Kit: 112236 | Deluxe Kit: 112236DX
... до 108" (2743 mm) - см. полный список моделей для всех длин

Аксессуары (включены или доступны)

• Блоки питания (Модель 7960 с двумя выходами, Модель 7961 с четырьмя выходами) — выбираемые 115VAC/230VAC, модульный экранированный кабель, интегрированный предохранитель, подсвечиваемый выключатель.
• Универсальная система крепления Air Knife — нержавеющие крепления и шарнир для точного позиционирования; детали крепления и рекомендуемое количество по длине ножа.
• Комплекты трубопроводки Air Knife — шланги/трубы и фитинги соответствующего размера, манометр (для алюминиевых ножей длиной 24" и более), нитрильный/PVC шланг и латунные фитинги.
• Комплекты соединительных кронштейнов — для соединения двух Super Air Knife для длин, превышающих стандартные; включает жесткие пластины и винты из нержавеющей стали.
• Наборы шима для Air Knife — шимы для установки зазора выхода и регулировки силы/потока (шимы поставляются/доступны в различных толщинках).

Технические характеристики

• Доступные длины: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76 до 2743 мм). Указаны специальные и неограниченные системные длины до 118" (3 м).
• Кабель: 5' длина бронированного и электромагнитно экранированного кабеля с заземлением и собранным баонетным разъемом включены.
• Блок питания: требуется EXAIR Модель 7960 или 7961 Gen4 Power Supply (5 kV) для работы; модульный 6' (1,83 m) сетевой шнур; (2) или (4) ВЧ‑выхода; выбираемое входное напряжение 115VAC/230VAC.
• Сжатый воздух: выходы 1/4 NPT расположены на обоих концах и внизу Super Air Knife; для ножей ≥ 24" рекомендуется комплект трубопроводки (несколько входов).
• Электрика: для использования с блоком питания 5 kVrms, 5 mA (макс). Ionizing bars Gen4 безударны (менее 40 µA при коротком замыкании). Не применять рядом с горючими материалами или газами.
• Материалы конструкции: металлические части — алюминий; пластиковые части — по классификации UL 94 HB; эмиттеры — нержавеющая сталь.
• Максимальная температура окружающей среды: 165°F (74°C).
• Производительность (примеры на фут / на 305 мм длины ножа):
  - При 5 PSIG (0,3 BAR): расход воздуха 3,7 SCFM (105 SLPM) на фут; уровень шума 39 dBA; рассеивает 5 kV за 0,40 с.
  - При 20 PSIG (1,4 BAR): расход воздуха 13,2 SCFM (372 SLPM) на фут; уровень шума 57 dBA; рассеивает 5 kV за 0,26 с.
  - При 100 PSIG (6,9 BAR): расход воздуха 42,0 SCFM (1 188 SLPM) на фут; уровень шума 72 dBA; рассеивает 5 kV за 0,18 с.
• Эффективный диапазон: до 20 feet (6,1 m) для эффективности нейтрализации (по документации продукта).
