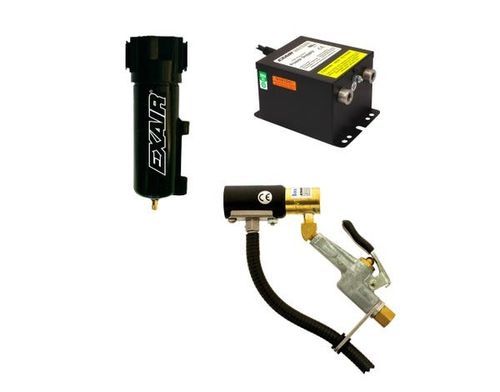

Обдуватель для ионизации Model 8393 Gen4®

с фильтром

Обзор
Система Gen4® Ion Air Gun с фильтром от EXAIR предоставляет базовые компоненты, необходимые для работы. В комплект входит источник питания с переключаемым напряжением модели 7960 (115VAC/230VAC, 50/60Hz) и фильтровый сепаратор. Система сочетает портативность, чрезвычайно быструю скорость разряда статического электричества и низкое потребление сжатого воздуха для эффективного удаления статического электричества, загрязнений и пыли с трёхмерных деталей перед сборкой, упаковкой, окраской или отделкой. Gen4 Ion Air Gun нейтрализует статическое электричество и очищает поверхности.

Применения

• Открытие пакетов — формирование и наполнение
• Очистка и нейтрализация деталей
• Нейтрализация термоусадочной плёнки
• Очистка литьевых изделий
• Удаление статического заряда с узлов и сборок
• Нейтрализация при операциях резки
• Очистка упаковки
• Нейтрализация контейнеров

Преимущества

• Низкое потребление воздуха
• Быстрый распад статического заряда
• Низкий уровень шума
• Эффективен на расстоянии до 15 футов (4,6 м)
• Безопасен от ударов, нерадиоактивен
• Компактный, прочный, прост в установке
• Впускное отверстие может быть подключено к воздуховоду
• Отсутствие движущихся частей — низкое обслуживание
• Переменная сила и расход

Комплектация
В комплект входит: Gen4 Ion Air Gun, блок питания с переключаемым напряжением модели 7960 (115VAC/230VAC, 50/60Hz) и фильтровый сепаратор (конфигурация Ion Air Gun System with Filter).

Модели / Семейство продуктов
Семейство Ion Air Gun и типичные комплекты:

• Ion Air Gun — включает сам пистолет и 10' (3 m) бронированный и электромагнитно экранированный кабель.
• Ion Air Gun System — включает Ion Air Gun и блок питания модели 7960 с переключаемым напряжением (115 VAC/230 VAC, 50/60Hz).
• Ion Air Gun System with Filter — включает Ion Air Gun System и фильтровый сепаратор.
• Ion Air Gun Kit — включает Ion Air Gun, блок питания модели 7960, фильтровый сепаратор и регулятор давления (с соединителем).

Аксессуары (примеры)

• Блок питания — Модель 7960, блок питания с переключаемым напряжением (позволяет вход 115 VAC или 230 VAC; модульный кабель с электромагнитным экранированием; встроенный первичный предохранитель; признан UL как компонент для стандартов США и Канады; соответствует CE и RoHS).
• Наборы прокладок (shim sets) — дополнительные нержавеющие прокладки (.006" и .009") для увеличения скорости (заводская прокладка .003" установлена).

Производительность (Ion Air Gun)
Давление (PSIG | BAR) | Расход воздуха (SCFM | SLPM) | Уровень звука (dBA) | Рассеивает 5kV* (Секунды)
20 | 1.4 | 7.4 SCFM | 209 SLPM | 67 dBA | 0.45 s
40 | 2.8 | 11.5 SCFM | 325 SLPM | 74 dBA | 0.33 s
60 | 4.1 | 15.8 SCFM | 447 SLPM | 79 dBA | 0.24 s
80 | 5.5 | 22.0 SCFM | 622 SLPM | 82 dBA | 0.18 s
100 | 6.9 | 24.0 SCFM | 679 SLPM | 85 dBA | 0.18 s
*Измерено на расстоянии 6" (152 mm) от цели.

Технические характеристики

• Блок питания: для работы Ion Air Gun требуется блок питания EXAIR модели 7960 или 7961 (5 kV). Блоки питания оснащены сетевым кабелем 6' (1,83 m), светящимся выключателем питания и несколькими выходами высокого напряжения.
• Сжатый воздух: вход 1/4 NPT.
• Электрические параметры: для использования с блоком питания 5 kVrms, 5 миллиампер (макс).
• Электрическая опасность: безударный (менее 40 микроампер при коротком замыкании). Не использовать рядом с горючими материалами или газами.
• Материалы конструкции: металлические детали — алюминий; пластиковые детали — рейтинг UL 94 HB; эмиттер — нержавеющая сталь.
• Максимальная окружающая температура: 165°F (74°C).

Принцип работы (кратко)
Ion Air Gun сочетает струю воздуха высокой скорости с электрически заряженной (безударной) точкой эмиттера. Сжатый воздух впрыскивается в струю, вызывая большой объём втягиваемого окружающего воздуха. Эмиттер ионизирует воздушный поток, создавая ионизированный поток воздуха, способный быстро нейтрализовать высокие статические заряды. Опциональные фильтр и регулятор очищают сжатый воздух и позволяют бесступенчато регулировать расход и скорость потока.

Характеристики / технические спецификации

• Модель (SKU продукта, показанная на странице): 8393
• Торговое наименование: Gen4® Ion Air Gun™ System with Filter
• Включённый блок питания: Модель 7960 (выбираемое напряжение 115VAC / 230VAC, 50/60Hz)
• Вход сжатого воздуха: 1/4 NPT
• Требуемое HV питание: 5 kVrms, ≤5 mA
• Материал эмиттера: нержавеющая сталь
• Металлическая конструкция: алюминий
• Рейтинг пластиковых частей: UL 94 HB
• Максимальная температура окружающей среды: 165°F (74°C)
• Примеры производительности: при 20 PSIG — 7.4 SCFM (209 SLPM), 67 dBA, 0.45 s разряд; при 100 PSIG — 24.0 SCFM (679 SLPM), 85 dBA, 0.18 s разряд (измерено на расстоянии 6" от цели)
• Ключевые преимущества: низкое потребление воздуха, быстрый распад статического заряда, тихая работа, безударный режим (нерадиоактивен), эффективен до 15 ft (4,6 m), отсутствие движущихся частей
