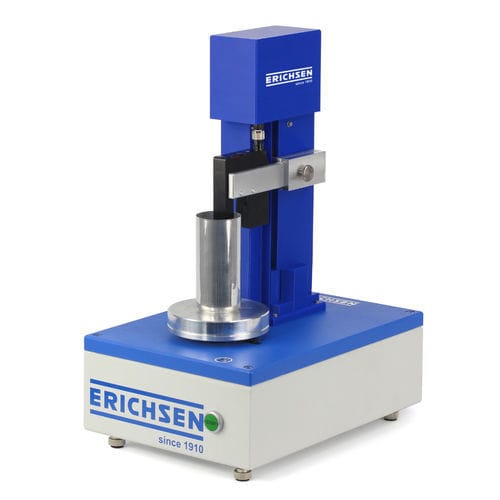

Прибор для измерения фестонов Model 126

оптическийбесконтактныйдля лабораторий

Прибор для измерения «ушек» Модель 126 Plus-Optic — стационарное устройство для оптического бесконтактного осевого измерения образования "ушек" на глубокотянутых чашках и заготовках. В процессе одного оборота фиксируется кромка чашки и формируется стандартизованная оценка с экспортируемыми протоколами измерений.

Обзор

• Оптическое бесконтактное измерение ушек на глубокотянутых чашках с помощью оптического датчика (Модель 126 Plus-Optic); механический патрон не требуется — в Optic-версии чашки магнитно фиксируются на поворотном столе.
• Конструкция: поворотный стол и вертикальная измерительная головка. В не оптических вариантах образец центрируется и фиксируется патроном.
• Измерение выполняется в течение одного оборота стола, при этом датчик сканирует контур кромки; в пневматических версиях испытательный ролик опускается на образец.
• Управление через прилагаемое программное обеспечение на ПК или непосредственно с прибора; ПК поставляется заказчиком.

Принцип испытания и результаты

• Измерительный блок фиксирует кромку чашки за один оборот и возвращается в нулевое положение после измерения для быстрого смены образца.
• Форматы вывода: .pdf, .txt, .csv (импорт в MS Excel).
• Протокол измерения включает в себя (в числе прочего):
• He_(mm) = Средняя высота ушек
• He,max (mm) = Максимальная высота ушек
• H_(mm) = Средняя высота чашки
• Z(%) = Средний процент earing
• Количество ушек
• Дата, партия, оператор и другие метаданные протокола

Комплект поставки

• Прибор для измерения ушек, Модель 126 Plus-Optic
• Программное обеспечение для обработки данных
• Сертификат производителя M

Стандарты

• DIN EN 1669
• ISO 11531

Аксессуары (пример)

• Калибровочные кольца (2 кольца) — комплект (номер заказа: 29490132)

Технические характеристики

• Привод: Электронный
• Масса: ок. 12 kg
• Корпус: сталь, порошковое покрытие
• Степень защиты: IP20
• Габариты (Д x Ш): 350 x 250 mm; макс. высота: 550 mm
• Диапазон высоты чашки: 15–150 mm
• Диапазон диаметра чашки: 25–120 mm (прочие диаметры по запросу)
• Электропитание: 110–240 V AC, 50/60 Hz
• Датчик: оптический
• Интерфейс данных: USB
• Электрическая мощность: 60 VA
• Разрешающая способность датчика: 0,014 mm
• Субпиксельная точность: 0,007 mm
• Ход измерения: 25 mm
• Время на измерение: ок. 18 s
• Дополнительно требуется: ПК, мин. Windows 10
• Переносной / Стационарный: Стационарный
• Точность прибора: ±0,04 mm
• Допустимая температура окружающей среды: 10–40 ºC
• Измерений за оборот: ~1500
• Номер заказа: 33970131
