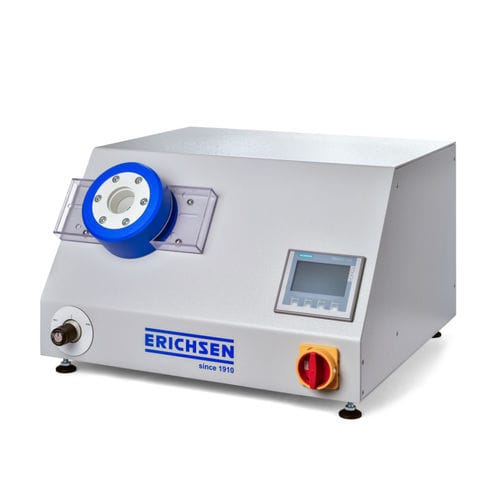

Испытательная машина мультипараметры Model 111

для деформацийавтоматическаяконтролируемая PLC

Обзор продукта
Электрогидравлическая машина для испытания на вмятину Erichsen – Модель 111 – это электронно управляемая машина для испытания листового металла с электрогидравлическим приводом и максимальной силой вытяжки 45 кН. Ее функциональный дизайн обеспечивает удобство использования, и она оснащена четким сенсорным интерфейсом, позволяющим легко навигировать, пятью свободно программируемыми программами и сменой инструментов. Уровни, защищенные паролем, предотвращают несанкционированный доступ.

Ключевые особенности

• Сенсорная панель отображает все необходимые параметры: ход вытяжки, сила вытяжки и скорость вытяжки.
• Индивидуально настраиваемая система обнаружения трещин.
• Автоматическая процедура испытания, включая обнаружение трещин и освобождение образца.
• Прочная конструкция для долгосрочной повторяемости и минимального износа.

Назначение и применение
Эта машина предназначена для быстрой и легкой проверки соответствия качества и контроля качества листового и полосового металла. Ее прочная конструкция делает ее особенно подходящей для мониторинга производства.

• Снижает производственные затраты, позволяя проводить выборочные проверки качества вытяжки во время производства.
• Позволяет немедленно сортировать материалы более низкого качества при поступлении, без специальной подготовки к испытаниям.
• Помогает определить наиболее подходящую толщину листа для конкретных деталей, оптимизируя стоимость и пригодность.

Количественная оценка качества листа достигается с использованием значения вмятины ERICHSEN, что облегчает общение между производителями и пользователями. Машина предоставляет ценную информацию о форме трещин и шероховатости поверхности (размер зерна), указывая на качество и вытяжные свойства листового металла.

Дизайн
Модель 111 – это компактная настольная модель, требующая минимального пространства. Все гидравлические и электронные компоненты размещены в прочном металлическом корпусе. Элементы управления и сенсорная панель четко расположены на передней панели. Испытательный цилиндр наклонен для удобной работы сидя. Удаление образца происходит автоматически после испытания, и весь процесс, включая обнаружение трещин, автоматизирован.
Во время испытания на вмятину ERICHSEN образец вставляется и центрируется в испытательном цилиндре. После нажатия Старт применяется фиксированная сила удержания листа 10 кН, за которой следует процесс глубокой вытяжки.

Стандарты

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247

Технические характеристики

• Привод: Электрогидравлический
• Испытание: Вмятина Erichsen
• Размеры: прибл. 620 x 370 x 700 мм
• Вес нетто: прибл. 135 кг
• Электропитание: 230 В, 3~, 50 Гц
• Ход пуансона: 19 мм
• Сила вытяжки: макс. 45 кН / 100 бар
• Скорость вытяжки: макс. 150 мм/мин
• Потребляемая мощность: 1,5 кВт
• Сила удержания листа: 10 кН 1,5 кН
• Размеры образца: макс. 105 x 2 мм (ширина листа x толщина листа, для прочности на растяжение прибл. 400 Н/мм²)
• Портативный / Стационарный: Стационарный
