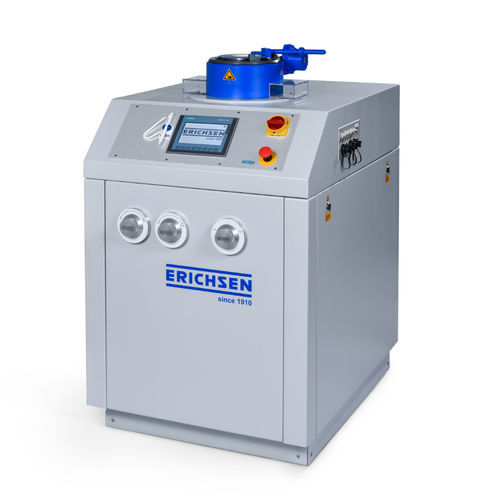

Испытательная машина мультипараметры Model 142

для деформацийавтоматическаяконтролируемая PLC

Обзор продукта
Универсальная машина для испытания листового металла Модель 142 - это электромеханическая машина, предназначенная для полностью автоматических последовательностей испытаний с отключением при разрушении образца, поддерживающая максимальную силу вытяжки 200 кН (142-20) / 400 кН (142-40). Она подходит для широкого спектра испытаний на глубокую вытяжку и выдавливание на черных и цветных металлах, а также для дополнительных технологических исследований.

Применение

• Выполняет все важные и известные испытания на глубокую вытяжку для черных и цветных металлов
• Предназначена для дополнительных технологических исследований, таких как испытание на выдавливание ERICHSEN и испытание на глубокую вытяжку на листах и полосах
• Соответствующие типы испытаний включают:
• Испытание квадратной чаши (40 x 40 мм)
• Испытание на расширение отверстия (испытание KWI)
• Испытание на расширение отверстия (ISO 16630)
• Испытание на глубокую вытяжку с быстрым освобождением держателя заготовки (для испытания на ушки)
• Испытание на глубокую вытяжку с предварительно выбранным ходом пуансона
• Испытание на глубокую вытяжку при высоких температурах до 550 C
• Испытание на выдавливание ERICHSEN для лака и краски (DIN ISO 1520)
• Испытание на штамповку лака и испытание на глубокую вытяжку на покрытии катушек
• Специальные требования по запросу

Конструкция
Машина состоит из прочного корпуса из высокопрочной стали, интегрирующего испытательный агрегат (испытательный цилиндр с рабочим поршнем, пластина держателя листа и матрица). Все компоненты легко доступны, что позволяет быстро менять инструменты. Сенсорная панель предлагает четкую навигацию по меню с 99 свободно программируемыми программами и уровнями, защищенными паролем для безопасности.

Последовательность работы разработана для комфорта, позволяя резку заготовок, вытяжку и выброс чаши в одной операции. Электрогидравлический привод позволяет как автоматическое, так и ручное управление, управляемое программируемым логическим контроллером. На стартовом экране отображаются все необходимые параметры, и машина включает в себя индивидуально регулируемую систему обнаружения трещин.

Экономичные упрощения

• Пресс для вырубки в испытательной головке
• Гидравлический выбрасыватель чаши
• Полностью автоматическая последовательность испытаний с остановкой при разрушении образца (от толщины листа 0,3 мм)

Дополнительные технические преимущества

• Головка цилиндра с байонетным замком для прямого доступа к матрицам вытяжки, кольцам для вырубки, держателям заготовок и быстрой смене инструментов
• Карданное удержание обеспечивает постоянное, параллельное зажатие образца, независимо от вариаций толщины

Машина разработана для непрерывного контроля производства с использованием стандартизированных и установленных методов.

Стандарты

• GB/T 15825
• JIS Z-2247
• DIN EN 1669
• ISO 8490
• EN 14-58
• EN 14-67
• ISO 11 531
• JIS Z 2249
• EN ISO 20482
• ISO 12004
• ISO 16808

Также доступна базовая версия.
