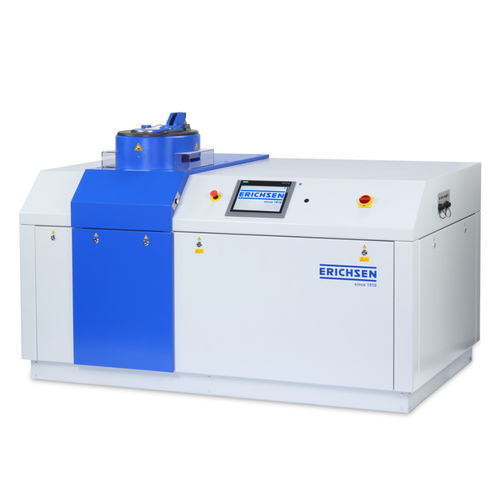

Испытательная машина мультипараметры Model 146

автоматическаяполностью автоматическаяс управлением от компьютера

Model 146 — электро-гидравлическая универсальная машина для испытаний листового металла от ERICHSEN, предназначенная для Erichsen‑cupping, испытаний глубокого вытяжения и определения кривых предела формоизменения (FLC). Высокоскоростной вариант (Model 146-60) оснащён выделенным масляным контуром большого объёма для увеличения скорости штампа и обеспечения постоянной скорости вытяжки по всему ходу.

Применение

• Испытание квадратной чашки (40 x 40 мм или 70 x 70 мм)
• Испытание расширения отверстия (ISO 16630)
• Определение Forming Limit Curves (FLC)
• Тест LDH
• Глубоковытяжные испытания с быстрым сбросом держателя заготовки (для испытания на образование «ушек»)
• Глубоковытяжные испытания с предустановленным ходом пуансона
• Глубоковытяжные испытания при высоких температурах до 550 °C / 700 °C
• Bulge-тест в соответствии с ISO 16808
• ERICHSEN cupping-тест для лаков и красок согласно DIN ISO 1520
• Тесты лакокрасочного покрытия и глубоковытяжной тест на рулонных покрытиях
• Специальные требования по запросу

Конструкция

• Электро-гидравлический привод; последовательность испытаний автоматическая или ручная
• Программируемый логический контроллер для функций машины (опционально управление ПК)
• Цифровой индикатор усилия вытяжки, усилия держателя заготовки и хода пуансона
• Трёхдействующая гидравлическая система с конструктивными упрощениями для экономии:
• Вырубной пресс в испытательной головке
• Гидравлический выталкиватель чашки
• Полностью автоматическая последовательность испытаний

Дополнительные технические преимущества

• Головка цилиндра с байонетным замком
• Обеспечивает прямой доступ к матрицам для вытяжки, режущим кольцам, держателям заготовок и т.д., а также быструю и удобную замену инструментов
• Бесступенчатая регулировка скорости вытяжки
• После установки скорость остаётся постоянной на всём ходе вытяжки, независимо от изменения нагрузки
• Карданное крепление вытяжной матрицы
• Обеспечивает равномерное, параллельное зажатие образца, независимо от вариаций толщины

Быстрое освобождение держателя и останов пуансона (BSA-ZS)
Усилие держателя действует на постоянно уменьшающуюся площадь листа в ходе вытяжки; чтобы избежать смятия краёв при сильной склонности к образованию «ушек», давление держателя может быть полностью сброшено на заранее заданной глубине, где складки уже не образуются.

Машина оснащена цифровым индикатором хода пуансона и переключателем выбора "BSA" или "ZS". Когда достигается выбранная глубина вытяжки на цифровом дисплее, пуансон полностью останавливается (режим "ZS") или усилие держателя сбрасывается (режим "BSA").

Испытательная головка с гидравлическим подъёмом
Гидравлический подъём испытательной головки обеспечивает высокий уровень безопасности и удобство проведения испытаний, поскольку головка открывается и закрывается гидравлически.

Стандарты

• ISO 16808
• ISO 12004
• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247
• DIN EN 1669
• ISO 11 531
• JIS Z 2249
• GB/T 15825

Характеристики / Технические характеристики

• Привод: электро-гидравлический
• Типы испытаний: Erichsen cupping, Deep Draw Test, Hole Expansion, FLC-Test, Bulge-Test
• Диаметр заготовки: до 220 мм
• Скорость вытяжки: до 3000 мм/min
• Макс. усилие вытяжки: 600 kN (146-60), 1000 kN (146-100)
• Макс. усилие штамповки: 800 kN (146-60), 1000 kN (146-100)
• Макс. усилие держателя: 2 до 100 kN и 10 до 600 kN (146-60), 5 до 250 kN и 20 до 1000 kN ( 146-100)
• Цифровые индикаторы (усилие вытяжки): разрешение 0.1 kN
• Цифровые индикаторы (усилие держателя): разрешение 0.1 kN
• Цифровые индикаторы (ход пуансона): разрешение 0.1 mm (по запросу 0.01 mm)
