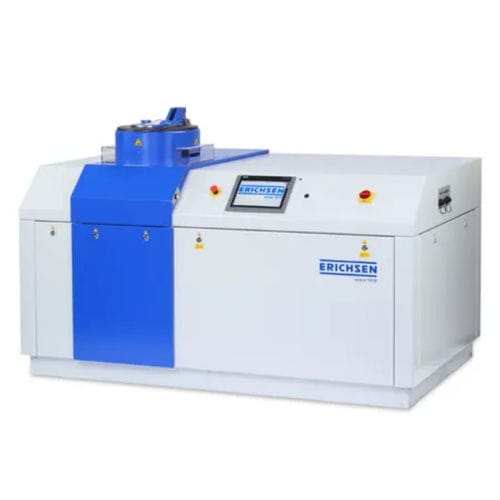

Полностью автоматическая испытательная машина Model 145с управлением от компьютерас ручным приводомавтоматическая
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Режим функционирования
- полностью автоматическая, с управлением от компьютера, с ручным приводом, автоматическая, контролируемая PLC
- Тестируемое вещество
- для металлических материалов, для листового металла
- Технология
- электрогидравлическая
- Конфигурация
- эргономичная
- Другие характеристики
- с высокой температурой
Описание
Обзор
Применение
Конструкция
Дополнительные технические преимущества
- Универсальная машина для испытаний листового металла Model 145 — электро‑гидравлическая система для испытаний выдавливания, глубокой вытяжки, bulge и определения кривых предела формования на стальных и цветных листах и рулонах.
- Доступные варианты: Basic – 600 kN (Model 145-60-Basic), 600 kN (Model 145-60), 1000 kN (Model 145-100). Полностью автоматические последовательности испытаний с цифровыми индикаторами силы и хода.
Применение
- Испытание квадратной чашки (40 x 40 мм или 70 x 70 мм)
- Испытание расширения отверстия (ISO 16630)
- Определение кривых предела формования (FLC)
- LDH‑тест
- Глубокая вытяжка с быстрым сбросом прижима (для проверки «ушек»)
- Глубокая вытяжка с заранее заданным ходом пуансона
- Глубокая вытяжка при повышенных температурах до 550 C
- Bulge‑тест по ISO 16808
- ERICHSEN‑тест для лаков и красок по DIN ISO 1520
- Испытания штамповочного покрытия и вытяжные испытания на покрытии рулонов
- Специальные испытания по запросу
Конструкция
- Электро‑гидравлический привод; последовательность испытаний может быть автоматической или ручной
- Цифровое отображение силы вытяжки, силы прижима и хода пуансона
- Тройное гидравлическое исполнение, упрощающее конструкцию и снижающее затраты
- Штамп в голове (макс. сила штамповки 800 kN) позволяет штамповать и вытягивать за один проход
- Гидравлический выбрасыватель для удобного извлечения чашек
- Полностью автоматическая последовательность, управляемая ПЛК, с автоматической остановкой при разрушении образца
Дополнительные технические преимущества
- Безопасность: Интегрированная защита доступа на зажимном цилиндре и электронная проверка положения головки предотвращают запуск при открытой крышке
- Удобство в эксплуатации: Чёткая компоновка органов управления на наклонной эргономичной панели
- Головка цилиндра с байонетным замком: Позволяет прямой доступ к штампам, режущим кольцам и прижимам для быстрой замены инструментов
- Бесступенчатая регулировка скорости вытяжки: Заданная скорость сохраняется постоянной на всём ходе независимо от изменения нагрузки
- Карданное крепление матриц: Обеспечивает параллельное и равномерное зажатие образца независимо от отклонений по толщине
- Быстрый сброс прижима (BSA) — опция: Снимает прижимную силу при заранее заданном ходе пуансона, предотвращая раздавливание краёв «ушек»
- Ограничение хода пуансона (ZS) — опция: Остановка машины в заданной позиции пуансона (функция ограничена скоростями до ≈20 мм/мин)
