Тестер на выдавливание по Эриксену Model 102-60

для металлической обшивкидля НИОКРдля производства

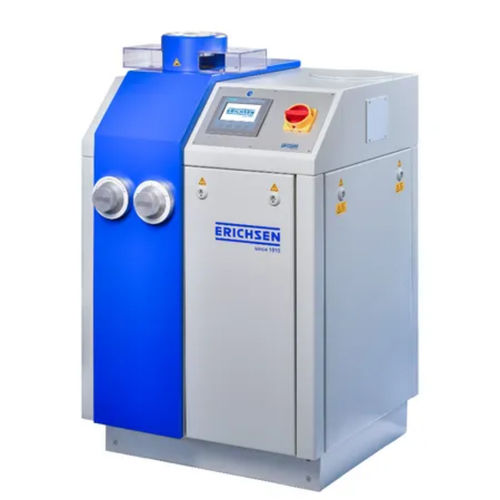

Электрогидравлическая машина для испытания на вытяжку Erichsen – Модель 102 – это машина для испытания листового металла, предназначенная для испытаний на вытяжку и расширение отверстий Erichsen, способная прикладывать усилие до 60 кН (102-60) / 80 кН (102-80). Она оснащена электрогидравлическим приводом, автоматическим отключением при разрушении образца и интуитивно понятной навигацией по меню через сенсорную панель.

Применение
Эта машина предназначена для испытания материалов средней толщины (0,1 до примерно 3,0 мм), обеспечивая быстрое и надежное мониторинг качества для производителей и пользователей листового металла.

• Снижение производственных затрат за счет выборочных проверок качества вытяжки холоднокатаного листа во время производства или в процессе обработки.
• Отбраковка материалов низкого качества на складе. Немедленная оценка качества вытяжки поставляемого материала без специальной подготовки образцов.
• Определение наиболее подходящей толщины листа для конкретной вытянутой детали для оптимизации соотношения цена-пригодность для производства.

Измерение качества
Количественное измерение качества листа достигается с помощью теста на вытяжку ERICHSEN, обеспечивая основу для общения между производителями и пользователями листового металла. Форма трещины и шероховатость поверхности (размер зерна) предоставляют дополнительную информацию о качестве листа и его пригодности для вытяжки.

Конструкция
Машина состоит из прочного корпуса из листового металла, в который интегрированы испытательный агрегат (испытательный цилиндр с рабочим поршнем, поршень держателя листа), испытательные инструменты и гидравлическая система. Кнопка аварийной остановки расположена на панели управления рядом с сенсорной панелью. Два управляющих клапана для регулировки усилия вытяжки и удержания листа удобно расположены на передней части корпуса.
Во время испытания на вытяжку ERICHSEN образец листа вставляется и центрируется в испытательном цилиндре. Усилие удержания листа (например, 10 кН по DIN EN ISO 20482) устанавливается с помощью регулирующего клапана, и процесс вытяжки начинается с выбора требуемой скорости вытяжки.
Функция автоматическая остановка при разрушении образца машины гарантирует, что скорость подачи автоматически останавливается при возникновении трещины, обеспечивая объективные результаты испытаний. Значение вытяжки ERICHSEN отображается с точностью до 0,01 мм на сенсорной панели.

Стандарты

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247
