Испытательная машина для деформаций Model 100

с ручным приводомдля листового металладля пленок и продуктов тонкого помола

Обзор
Модель 100 — настольная ручная испытательная машина Erichsen для оценки формуемости листов и фольги по стандартизованному Erichsen cupping тесту. Предназначена для простой эксплуатации с низкой трудоёмкостью и подходит для ограниченных заводских испытаний и более тонких материалов.

Применение
Ручная испытательная машина предназначена для определения свойств вытягивания ферритных и неферритных металлов, а также тонких фольг; особенно применима, когда требуются лишь ограниченные испытания листовой штамповки и при работе с тонкими материалами и фольгой.

Назначение
Модель 100 обеспечивает быстрый и простой способ определения качества вытягивания листа, позволяя выявить наименее дорогостоящий материал, пригодный для изготавливаемой вытяжкой детали. Стандартизированное значение Erichsen также показывает размер зерна поверхности на вершине выпячивания и может использоваться при спецификации материалов для закупок.

Описание

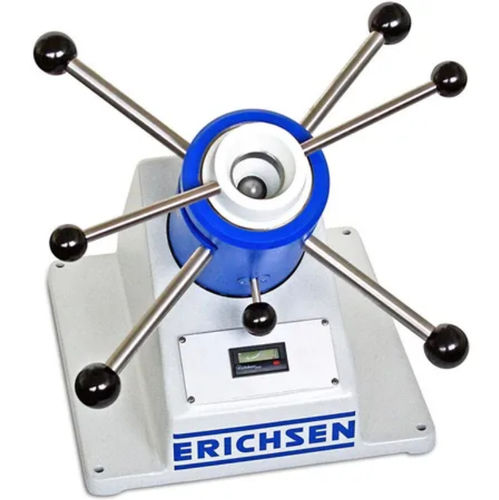

Установка представляет собой настольный агрегат с корпусом из чугуна и цилиндрической измерительной головкой. Образец или фольга вводится через отверстие в головке, головка затягивается против центрирующей втулки для зажима образца с номинальной прижимной силой, затем вытаскивается стопорный штифт сцепления для запуска процесса выпячивания. Текущее значение cupping отображается на цифровом счётчике. Процесс формования и появление трещин можно наблюдать сверху через прижим; при плохом освещении или при использовании мелких инструментов рекомендуется микроскоп с батарейной подсветкой.

Комплект поставки

• Испытательная машина для листа, Модель 100
• Испытательный инструмент № 27
• Стандартная смазка по DIN, ISO и EURONORM
• Руководство по эксплуатации

Стандарты

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247

Технические характеристики

• Привод: Ручной
• Испытание: Erichsen cupping
• Габариты (Ш × Г × В): прибл. 340 × 350 × 450 мм
• Ход пуансона: макс. 18 мм
• Сила вытягивания: 30 кН
• Скорость формования: Ручная
• Сила прижима: 10 кН (фиксированная настройка)
• Портативность: Стационарная
• Ширина образца: 13 – 90 мм
• Отображение измерения: Цифровое (точность 0,1 мм)
• Толщина образца: 0,1 – 1,5 мм (фольга — минимальная толщина: 0,005 мм)
