Испытательная машина мультипараметры Model 134

для деформацийавтоматическаяконтролируемая PLC

Обзор продукта

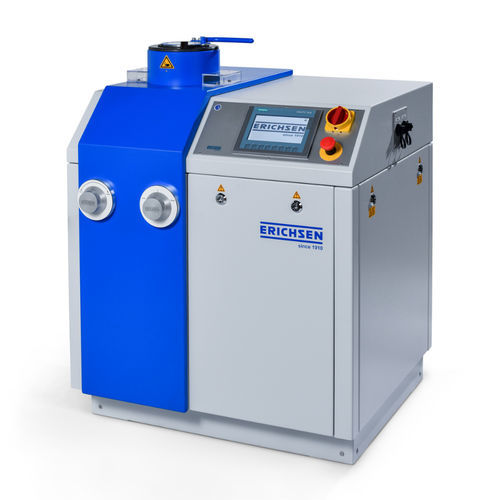

Машина для испытания листового металла, модель 134, представляет собой электрогидравлическую универсальную испытательную машину, предназначенную для испытаний на вытяжку и глубокую вытяжку листового металла. Она обладает максимальной силой вытяжки 120 кН и позволяет предварительно установить давление держателя заготовки до 45 кН. Машина включает в себя головку для вырубки с максимальной силой вырубки 200 кН, поддерживает автоматические последовательности испытаний и может автоматически останавливаться при разрушении образца. Управление осуществляется через резистивную сенсорную панель с автоматической навигацией по меню.

Назначение и применение
Эта машина идеально подходит для выполнения всех важных и известных испытаний на глубокую вытяжку для черных и цветных металлов, а также для широкого спектра дополнительных технологических исследований. Она также может выполнять тест Олсена (широко используемый в США) с соответствующими инструментами. Основные причины использования модели 134 включают:

• Снижение производственных затрат за счет выборочной проверки качества вытяжки холоднокатаного листа во время производства или в процессных отделах.
• Отбраковка материалов более низкого качества при поступлении в отдел входного контроля, что позволяет немедленно оценить качество поставляемого материала без специальной подготовки образцов.
• Определение наиболее подходящей толщины листа для конкретной вытянутой детали для оптимизации соотношения цена-пригодность для производственных процессов.

Конструкция
Машина построена с прочным стальным корпусом, в котором размещена испытательная головка, включая испытательный цилиндр с тремя рабочими поршнями для вырубки/удержания листа, вытяжки и выброса. Кнопки аварийной остановки расположены на панели управления рядом с сенсорной панелью. Два управляющих клапана для регулировки силы вытяжки и удержания листа удобно установлены на передней панели. Внутри корпуса находятся приводной двигатель, гидравлический насос, масляный бак, электрогидравлический управляющий механизм и электронные измерительные преобразователи для точного определения параметров испытаний.

Дополнительные технические преимущества

• Головка цилиндра с байонетным замком для прямого доступа к матрицам вытяжки, вырубным кольцам, держателям заготовок и быстрой замены инструментов.
• Бесступенчатая регулируемая скорость вытяжки, которая остается постоянной на протяжении всего движения вытяжки, независимо от изменений нагрузки.
• Карданное удержание матрицы вытяжки обеспечивает постоянное, параллельное зажатие образцов, независимо от изменений толщины.
• Детектор трещин позволяет автоматически остановиться при разрушении образца во время испытания на вытяжку ERICHSEN.

Стандарты

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247
• DIN EN 1669
• ISO 11 531
• JIS Z 2249
• GB/T 15825

Технические данные

• Привод: электрогидравлический
• Испытание 1: вытяжка Erichsen
• Испытание 2: испытание на глубокую вытяжку
• Размеры: прибл. 900 мм / 1100 мм / 800 мм (Ш x В x Г)
• Вес, нетто: прибл. 470 кг
• Электропитание: 230/400 В переменного тока // 50/60 Гц // 2,2 кВт
• Сила вытяжки: 120 кН
• Скорость вытяжки: 770 мм/мин
• Сила вырубки: макс. 200 кН
• Сила держателя заготовки: макс. 45 кН
• Ход держателя заготовки: прибл. 35 мм
• Вставка листового металла: макс. ширина 110 мм
• Ход пуансона вытяжки: прибл. 60 мм
