ПЕРЕКЛЮЧАТЕЛЬ ДЛЯ ЛИНИИ VBUS С ЗАЩИТОЙ ОТ ПЕРЕНАПРЯЖЕНИЯ, ПЕРЕНАПРЯЖЕНИЯ И ESD
Устройство AP22953 представляет собой однокристальное решение для защиты линии VBUS разъемов USB 2.0/3.0/Type-C. Двунаправленный MOSFET-переключатель обеспечивает нормальное протекание тока в режиме зарядки и в режиме хоста, одновременно защищая внутренние схемы от перенапряжения на выводе VBUS_CON. На выводе VBUS_CON устройство имеет защиту от перенапряжения до 30 В. После подтягивания вывода #EN к низкому уровню, AP22953 отсчитывает 20 мс до включения MOSFET через задержку плавного пуска. Контакт #ACK указывает на то, что MOSFET полностью включен.
Типичным прикладным интерфейсом для AP22953 является линия VBUS в разъемах USB. Типичное конечное оборудование для AP22953 включает смартфоны, планшетные ПК, носимые устройства и системы электронных точек продаж (EPOS). AP22953 также может использоваться с другими устройствами, использующими интерфейс с шиной питания 5 В.

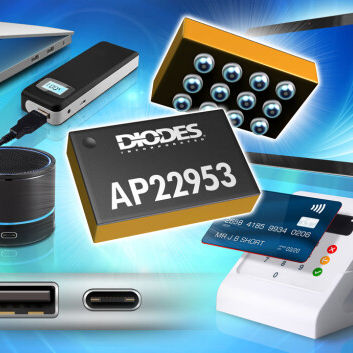

Защита от перегрева отключает переключатель при температуре 145°C (типичная температура). AP22953 выпускается в корпусе W-WLB2013-12 1,988 мм x 1,288 мм x 0,64 мм с ламинатом на обратной стороне.
Смартфоны
Планшетные компьютеры
Носимые устройства
Системы электронных точек продаж (EPOS)
Защита от перенапряжений
IEC61000-4-5 >100 В
Встроенный 39mΩ (typ) N-канальный MOSFET-переключатель
Защита от перенапряжения (OVP) при VBUS_CON до 30 В постоянного тока
Встроенный входной сигнал разрешения и выходной сигнал состояния
Защита от перегрева (OTP)
ESD защита
Модель человеческого тела >4 кВ
Модель заряженного устройства >1 кВ
IEC61000-4-2 Воздушный разряд >15кВ
IEC61000-4-2 Контактный разряд >15кВ
Не содержит свинца и полностью соответствует требованиям RoHS
Не содержит галогенов и сурьмы. "Зеленый" прибор
---
