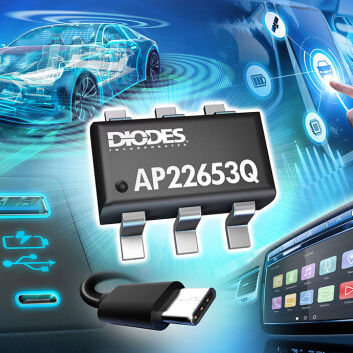

Переключатель с роликом AP22653Q
вкл./выкл.мощностьточный

переключатель с роликом
переключатель с роликом
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
с роликом
Другие характеристики
вкл./выкл., мощность, точный, программируемый, нагрузки, регулируемый
Первичный ток

1,5 A

Напряжение

МИН.: 3 V

МАКС.: 55,5 V

Рабочая температура

МИН.: -40 °C (-40 °F)

МАКС.: 125 °C (257 °F)

Описание

Силовые переключатели с прецизионной регулировкой тока и ограничением мощности AP22653Q - это одноканальный токоограничивающий коммутатор с прецизионной регулировкой, оптимизированный для приложений, требующих прецизионного токоограничения или обеспечения непрерывного тока нагрузки до 1,5 А при больших нагрузках/коротких замыканиях. Это устройство предлагает программируемый порог токоограничения между 125 мА и 1735 мА (typ) через внешний резистор. Точность ограничения тока ±7% может быть достигнута при высоких настройках ограничения тока. Время нарастания и спада контролируется для минимизации скачков тока во время включения/выключения. Устройство имеет быстрое время реакции на короткое замыкание для повышения общей надежности системы. Устройство представляет собой комплексное решение для защиты приложений с большой емкостной нагрузкой и возможностью короткого замыкания, обеспечивая блокировку и ограничение обратного тока, защиту от перегрузки по току, перегрева и короткого замыкания, а также управляемое время нарастания и блокировку при пониженном напряжении. Возможность 6 мс деглича на выходе флага с открытым разрядом предотвращает ложные сообщения о перегрузке по току и не требует внешних компонентов. AP22653Q ограничивает выходной ток до безопасного уровня, когда выходной ток превышает порог токоограничения. Устройство выпускается в корпусе SOT26 (тип A1). Ноутбуки Порты/концентраторы USB Распределение и коммутация питания в шинах питания автомобильных ЭБУ Точное ограничение тока в шине питания автомобильного ЭБУ Максимальный ток нагрузки до 1,5 А Точное регулируемое ограничение тока, от 125 мА до 1735 мА ±7% Точное регулируемое ограничение тока, 1,735A при RLIM = 15kΩ Версия с постоянным током Быстрое время реакции на короткое замыкание: 5 мкс (тип.)

---

Каталоги

AP22653Q
AP22653Q
13 Страницы
