Усилитель аудио PAM8965
сигнальныймощностидля коммутации

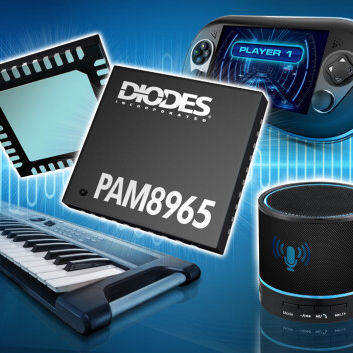

Усилитель аудио - PAM8965 - Diodes Incorporated - сигнальный / мощности / для коммутации
Усилитель аудио - PAM8965 - Diodes Incorporated - сигнальный / мощности / для коммутации
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
аудио, сигнальный, мощности
Функция
для коммутации
Другие характеристики
DC, синхронный, переносной
Напряжение

МИН.: 2,8 V

МАКС.: 8,5 V

Ток

10 mA

Мощность

6 W, 8 W, 10 W, 12 W

Частота

1 kHz

Описание

Стереофонический аудиоусилитель класса-D мощностью 12 Вт с синхронным усилением, SSM и внешней обратной связью по звуку PAM8965 - это чрезвычайно высокоэффективный стереофонический усилитель мощности класса D со встроенным синхронным повышающим преобразователем. PAM8965 может работать с двумя каналами мощностью 12 Вт каждый на 4Ω динамики. Интегрированный усилитель может достичь эффективности системы 92% (при VBAT = 7,4 В). Устройство потребляет исключительно низкий ток покоя (10 мА при VBAT = 7,4 В) и очень низкий ток выключения (0,7 мкА). Встроенный повышающий преобразователь с токовым режимом обеспечивает регулируемое питание стереоусилителя класса D с широкими возможностями. К ним относятся: Модуляция спектра распространения (SSM) для подавления ЭМИ (аудио и усиления), что позволяет использовать недорогие фильтры из ферритовых шариков. Неклиппинговое ограничение мощности, которое использует 41-ступенчатую автоматическую регулировку усиления. Тепловая обратная связь, которая снижает выходную мощность по мере нагрева микросхемы. Внешние контакты обратной связи, которые позволяют настраивать звук, используя дизайн сети обратной связи. Кроме того, эти контакты могут быть использованы для подключения к клеммам динамиков. Вывод GAIN для программирования усиления звука с шагом 0,5 дБ, что позволяет отказаться от использования внешних резисторов для регулировки усиления, которые могут привести к ошибке усиления. Внезвуковое переключение для повышающего преобразователя, что минимизирует слышимый шум, исходящий от компонентов на плате. Функции защиты включают защиту от пониженного и повышенного напряжения на VBAT, защиту от повышенного напряжения на PVDD, защиту от короткого замыкания на всех аудиовыходах, циклическое ограничение тока на повышающем преобразователе, тепловое отключение всей системы, защиту от постоянного тока для динамиков и вывод FLT, который обеспечивает флаг неисправности. Портативная электроника Bluetooth колонки Беспроводные колонки

---

Каталоги

PAM8965
PAM8965
25 Страницы
