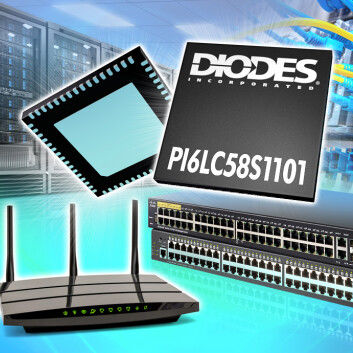

Программируемый генератор тактовых импульсов PI6LC58S1101

Генератор тактовых импульсов сети Ethernet HiFlex™ с 11 выходами PI6LC58S1101 - генератор тактовых импульсов с очень низким джиттером, предназначенный для приложений, требующих чрезвычайно низкого фазового шума, таких как 10GbE, 40GbE, 100GbE и 400GbE. В нем используется запатентованная компанией Diodes конструкция PLL на основе LC VCO для достижения оптимального сочетания этих популярных сетевых тактовых частот и низких характеристик фазового шума, а также высокого уровня подавления шума источника питания. PI6LC58S1101 имеет четыре банка выходных сигналов, которые могут быть независимо сконфигурированы для различных частот и различных типов выходных сигналов на основе управляющих выводов. Метод управления с помощью выводов обеспечивает простой способ конфигурирования устройства на аппаратном уровне. 3.Напряжение питания 3 В Кристалл/КМОП вход: 25МГц/50МГц Дифференциальный вход: 25МГц/50МГц Выбираемые выходные частоты Четыре выходных блока с возможностью выбора выходного сигнала: LVPECL или LVDS Очень низкий среднеквадратичный фазовый джиттер: 0.08ps (typ.), 156.25MHz (от 10kHz до 20MHz) Отличный фазовый шум: -145 дБс/Гц, 156,25МГц при смещении 100кГц Подавление шума источника питания: -55dBc Поддержка промышленных температур: -40°C - 85°C Абсолютно бессвинцовые и полностью соответствуют требованиям RoHS Не содержит галогенов и сурьмы. "Зеленое" устройство Напряжение питания - 3,3 Джиттер (PS) - 0,08 Перекос (PS) - н/д Выходная частота (МГц) - 25, 50, 125, 156,25, 312,5 МГц Тип(ы) входа - кристалл Тип(ы) выхода - LVPECL, LVDS Количество выходов - 11 Поддерживаемые частоты (МГц) - 25, 50, 125, 156,25, 312,5 Температура окружающей среды или спая (°C) - от - 40 до 85C
