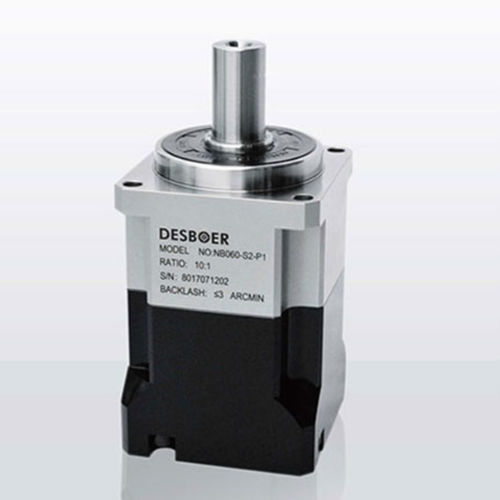

Планетарный редуктор NB seriesс винтовой зубчатой передачейкоаксиальный10-20 Nm
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- планетарный, с винтовой зубчатой передачей
- Направление осей
- коаксиальный
- Крутящий момент
- 200-500 Nm, 100-200 Nm, 20-50 Nm, 50-100 Nm, 500-1000 Nm, 10-20 Nm
- Количество уровней
- одноуровневый, двухуровневый
- Рабочая характеристика
- сверхточный, высокоточный, с высокой пропускной способностью, малошумный, с уменьшенным люфтом
- Применение
- машина, для серводвигателя, для автоматической системы, для сварочного робота, для станка, для медицинского оборудования, для текстиля, для использования в автомобиле, для упаковочной машины, для непрерывного функционирования, для печатного станка, для фармацевтических продуктов
- Другие характеристики
- IP65
- Скорость вращения
МАКС.: 10 000 rpm
(62 831,8531 rad.min-1)МИН.: 5 000 rpm
(31 415,9265 rad.min-1)- Длина хода
МАКС.: 0,12 °
МИН.: 0,02 °
- Коэффициент редукции
МАКС.: 100 unit
МИН.: 3 unit
- Вес
МАКС.: 33 kg
(72,75 lb)МИН.: 0,6 kg
(1,32 lb)
Описание
Обзор продукта
Прецизионный планетарный редуктор DESBOER серии NB для сервомоторных применений. Доступные размеры: 42, 60, 90, 115, 142, 180. Диапазон передаточных чисел: 3–100. Классы люфта: P0 (≤1 угл.мин), P1 (≤3 угл.мин), P2 (≤5–7 угл.мин) в зависимости от конфигурации. Номинальный выходной момент: 18–1140 Nm. Серия NB интегрирует солнечную шестерню с входным валом и имеет интегрированную выходную структуру; применяются высокопрочные подшипники и синтетическое смазывающее средство. Класс защиты IP65. Типичные области применения: автоматизация, упаковка, печать, производство литий‑ионных батарей и ЖК‑дисплеев, роботы, паллетайзеры, деревообработка, системы дверей/окон и другие промышленные сферы.
Ключевые характеристики
Точка нагрузки подшипника Z (выход) — обзор серии
Серии: NB042, NB060, NB090, NB115, NB142, NB180
Центральное расстояние X (мм): 10, 12.5, 18, 25.5, 39.5, 41
Точка нагрузки Z (мм): 25.5, 30, 43, 55.5, 63.5, 76.5
Данные по характеристикам редуктора (выбранные параметры)
Номинальный выходной момент (T2N) — примеры по ступеням/передаточным числам: 1‑ступень (передаточное 3–10): NB060 50 Nm, NB090 120 Nm, NB115 190 Nm, NB142 320 Nm, NB180 550 Nm. 4‑ступени (передаточное 18): NB042 18 Nm, NB060 45 Nm, NB090 130 Nm, NB115 270 Nm, NB142 510 Nm, NB180 990 Nm. 5‑ступеней (передаточное 20): NB042 20 Nm, NB060 55 Nm, NB090 150 Nm, NB115 310 Nm, NB142 610 Nm, NB180 1140 Nm.
Макс. ускоряющий момент (TzR): 1,8 × номинального момента. Тормозной момент при аварийной остановке (T2N0): 3 × номинального момента.
Номинальная входная скорость (n1N): до 5000 об/мин (NB042/NB060), до 4000 об/мин (NB090/NB115), до 3000 об/мин (NB142/NB180). Максимальная входная скорость (n1s): до 10000 об/мин (отдельные NB042/NB060 в одно‑ступенчатом исполнении), до 8000 об/мин (NB090/NB115), до 6000 об/мин (NB142/NB180).
Классы люфта: P0 ≤1 угл.мин (для отдельных размеров/передаточных чисел), P1 ≤3 угл.мин, P2 ≤5–7 угл.мин. Крутильная жесткость: примеры ~3,2 до ~148 Nm/угл.мин в зависимости от серии и ступени.
Макс. радиальная сила (Fzr) примеры: NB042 980 N, NB060 1730 N, NB090 3250 N, NB115 7000 N, NB142 9600 N, NB180 14500 N. Макс. осевая сила (Fza) примеры: NB042 490 N … NB180 7250 N. Примеры момента опрокидывания: NB042 25 Nm … NB180 970 Nm.
Срок службы: 20000 ч (пример для непрерывной работы 10000 ч). КПД: ≥97% (одно‑ступень 3–10), ≥94% (двух‑ступень 15–100). Масса примеры: 1‑ступень (3–10): NB042 0.6 кг, NB060 1.3 кг, NB090 3.7 кг, NB115 7.8 кг, NB142 14.5 кг, NB180 29.0 кг. Рабочая температура: −10 до 90 °C. Смазка: синтетическое смазочное средство (заводская заливка). Класс защиты: IP65. Установка: в любом положении. Уровень шума (N1 = 3000 об/мин, без нагрузки): одно‑ступень ≤56–67 dB(A) в зависимости от размера; двух‑ступень до ≤67 dB(A).
Инструкция по заказу / Примечания
Выбирайте размер, передаточное число и класс люфта в соответствии с требованиями к моменту, скорости и точности. Полный номер детали формируется в зависимости от серии, числа ступеней и опций. Для специальных конфигураций укажите размер, передаточное число, класс люфта и требования к монтажу.
Технические характеристики
Прецизионный планетарный редуктор DESBOER серии NB для сервомоторных применений. Доступные размеры: 42, 60, 90, 115, 142, 180. Диапазон передаточных чисел: 3–100. Классы люфта: P0 (≤1 угл.мин), P1 (≤3 угл.мин), P2 (≤5–7 угл.мин) в зависимости от конфигурации. Номинальный выходной момент: 18–1140 Nm. Серия NB интегрирует солнечную шестерню с входным валом и имеет интегрированную выходную структуру; применяются высокопрочные подшипники и синтетическое смазывающее средство. Класс защиты IP65. Типичные области применения: автоматизация, упаковка, печать, производство литий‑ионных батарей и ЖК‑дисплеев, роботы, паллетайзеры, деревообработка, системы дверей/окон и другие промышленные сферы.
Ключевые характеристики
- Высокоточные подшипники: повышенная радиальная и осевая грузоподъемность.
- Высокопроизводительное уплотнение: сниженное трение, повышенная эффективность; допускает непрерывную работу до 90 °C; защита IP65.
- Косозубые шестерни: оптимальная передача мощности, низкий шум, повышенная точность.
- Интегрированная планетарная конструкция: увеличенная передача крутящего момента и компактная выходная структура.
Точка нагрузки подшипника Z (выход) — обзор серии
Серии: NB042, NB060, NB090, NB115, NB142, NB180
Центральное расстояние X (мм): 10, 12.5, 18, 25.5, 39.5, 41
Точка нагрузки Z (мм): 25.5, 30, 43, 55.5, 63.5, 76.5
Данные по характеристикам редуктора (выбранные параметры)
Номинальный выходной момент (T2N) — примеры по ступеням/передаточным числам: 1‑ступень (передаточное 3–10): NB060 50 Nm, NB090 120 Nm, NB115 190 Nm, NB142 320 Nm, NB180 550 Nm. 4‑ступени (передаточное 18): NB042 18 Nm, NB060 45 Nm, NB090 130 Nm, NB115 270 Nm, NB142 510 Nm, NB180 990 Nm. 5‑ступеней (передаточное 20): NB042 20 Nm, NB060 55 Nm, NB090 150 Nm, NB115 310 Nm, NB142 610 Nm, NB180 1140 Nm.
Макс. ускоряющий момент (TzR): 1,8 × номинального момента. Тормозной момент при аварийной остановке (T2N0): 3 × номинального момента.
Номинальная входная скорость (n1N): до 5000 об/мин (NB042/NB060), до 4000 об/мин (NB090/NB115), до 3000 об/мин (NB142/NB180). Максимальная входная скорость (n1s): до 10000 об/мин (отдельные NB042/NB060 в одно‑ступенчатом исполнении), до 8000 об/мин (NB090/NB115), до 6000 об/мин (NB142/NB180).
Классы люфта: P0 ≤1 угл.мин (для отдельных размеров/передаточных чисел), P1 ≤3 угл.мин, P2 ≤5–7 угл.мин. Крутильная жесткость: примеры ~3,2 до ~148 Nm/угл.мин в зависимости от серии и ступени.
Макс. радиальная сила (Fzr) примеры: NB042 980 N, NB060 1730 N, NB090 3250 N, NB115 7000 N, NB142 9600 N, NB180 14500 N. Макс. осевая сила (Fza) примеры: NB042 490 N … NB180 7250 N. Примеры момента опрокидывания: NB042 25 Nm … NB180 970 Nm.
Срок службы: 20000 ч (пример для непрерывной работы 10000 ч). КПД: ≥97% (одно‑ступень 3–10), ≥94% (двух‑ступень 15–100). Масса примеры: 1‑ступень (3–10): NB042 0.6 кг, NB060 1.3 кг, NB090 3.7 кг, NB115 7.8 кг, NB142 14.5 кг, NB180 29.0 кг. Рабочая температура: −10 до 90 °C. Смазка: синтетическое смазочное средство (заводская заливка). Класс защиты: IP65. Установка: в любом положении. Уровень шума (N1 = 3000 об/мин, без нагрузки): одно‑ступень ≤56–67 dB(A) в зависимости от размера; двух‑ступень до ≤67 dB(A).
Инструкция по заказу / Примечания
Выбирайте размер, передаточное число и класс люфта в соответствии с требованиями к моменту, скорости и точности. Полный номер детали формируется в зависимости от серии, числа ступеней и опций. Для специальных конфигураций укажите размер, передаточное число, класс люфта и требования к монтажу.
Технические характеристики
- Коммерческое обозначение: NB series
- Доступные размеры: 42, 60, 90, 115, 142, 180
- Диапазон передаточных чисел: 3–100
- Варианты люфта: P0 ≤1 угл.мин; P1 ≤3 угл.мин; P2 ≤5–7 угл.мин
- Номинальный выходной момент: 18–1140 Nm
- Макс. ускоряющий момент: 1.8 × номинального
- Тормозной момент при аварийной остановке: 3 × номинального
- Номинальная входная скорость: до 5000 об/мин (зависит от модели)
- Макс. входная скорость: до 10000 об/мин для некоторых одно‑ступенчатых моделей
- Крутильная жесткость: ~3.2–148 Nm/угл.мин (пример)
- Макс. радиальная сила: до 14500 N (NB180)
- Макс. осевая сила: до 7250 N (NB180)
- Момент опрокидывания: до 970 Nm (NB180)
- Срок службы: 20000 ч
- КПД: ≥97% (одно‑ступень), ≥94% (двух‑ступень)
- Диапазон масс: прибл. 0.6–33.0 кг в зависимости от конфигурации
- Рабочая температура: −10 до 90 °C
- Смазка: синтетическое смазочное средство
- Класс защиты: IP65
- Монтаж: в любом положении
