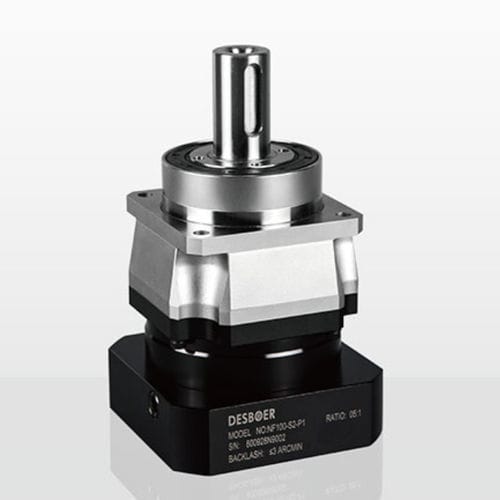

Планетарный серворедуктор NF series

с винтовой зубчатой передачейкоаксиальныйсо сплошным валом

Product Overview
DESBOER серия NF: прецизионные планетарные редукторы для сервомоторов. Доступные размеры покрывают потребности робототехники и ЧПУ, передаточные числа 4–200, люфт ≤1 до ≤7 arcmin (ультраточные 1–3 arcmin доступны), номинальный выходной момент прибл. 25–3200 Нм. Конструкция с коническими роликовыми подшипниками и квадратным сквозным фланцем обеспечивает компактный монтаж и высокую радиальную/осевую грузоподъемность. Степень защиты IP65, синтетическая смазка для непрерывной промышленной эксплуатации.

Ordering Instructions
Выбирайте модель NF по размеру, передаточному числу и числу ступеней. Смотрите таблицы выбора модель/число/ступень и таблицы характеристик для номинального момента, усилий и размеров монтажа. Указывайте рабочую скорость и условия нагрузки для корректного подбора.

Key Features

• Моноблочный корпус для повышенной геометрической точности и крутильной жесткости.
• Конические роликовые подшипники высокой точности для большей радиальной и осевой нагрузки.
• Прецизионное маслоуплотнение снижает трение; защита IP65 от пыли и брызг; непрерывная работа до 90℃.
• Косозубые шестерни для плавной передачи мощности, низкого шума и стабильной точности.
• Интегрированные планетарные ступени увеличивают крутящий момент и оптимизируют передачу.
• Компактная компоновка, предназначенная для робототехники, ЧПУ и систем автоматизации.

Series / Basic Dimensions (selected)
Series | NF060 | NF075 | NF100 | NF140 | NF180 | NF220 | NF250
Center Distance X (mm) | 14 | 18.25 | 29 | 41 | 41 | 52.5 | 65
Load Point Z (mm) | 42.5 | 61.2 | 69.3 | 97.7 | 129.2 | 134.1 | 164.0

Gearbox Performance Data (selected)
Параметры производительности включают номинальный выходной момент (Нм) по ступеням и передаточным числам, максимальные радиальные и осевые силы (N), момент опрокидывания (Nm), ресурс (hr), КПД (%), массу (kg), рабочую температуру и смазку. Примеры: номинальные моменты 40, 55, 130, 220, 330, 890, 1350, 2380 Нм; макс. радиальные силы до ~38 000 N; макс. осевые силы до ~40 000 N; КПД ≥97% для многих комбинаций ступеней/чисел передач и ≥94% для других диапазонов.

Notes
Опорные силы и моменты приводятся при выходной частоте 100 rpm и измеряются в центре выходного вала. Для значений по конкретным ступеням и передаточным числам см. подробные таблицы.

Technical Specifications

• Коммерческая модель/серия: NF series (DESBOER).
• Доступные размеры (примеры): 47, 64, 90, 110, 140, 200, 255, 285.
• Диапазон передаточных чисел: 4–200.
• Варианты люфта: ≤1 arcmin до ≤7 arcmin (ультраточные 1–3 arcmin доступны).
• Диапазон номинального выходного момента: прибл. 25–3200 Нм в зависимости от размера и передаточного числа.
• Центровое расстояние X (mm): NF060=14, NF075=18.25, NF100=29, NF140=41, NF180=41, NF220=52.5, NF250=65.
• Точка нагрузки Z (mm): NF060=42.5, NF075=61.2, NF100=69.3, NF140=97.7, NF180=129.2, NF220=134.1, NF250=164.0.
• Макс. радиальные силы (N): примеры до ~38 000 N в зависимости от модели и ступени.
• Макс. осевые силы (N): примеры до ~40 000 N в зависимости от модели и ступени.
• Момент опрокидывания (Nm) и вращательное惯ность (kg·cm²): конкретные значения в технических таблицах.
• Уровень шума (N1=3000 rpm, без нагрузки): диапазоны по размерам (например ≤56 dB(A) до ≤72 dB(A)).
• Масса (kg): примеры NF060≈1.1, NF075≈1.3, NF100≈3.7, NF140≈3.7, NF180≈6.9, NF220≈13.7, NF250≈28.0 (большие размеры до ~110.6 kg).
• Ресурс: 20 000 hr (референс непрерывной работы 10 000 hr).
• КПД: ≥97% (многие конфигурации), ≥94% (другие диапазоны).
• Рабочая температура: -10 до 90 ℃. Смазка: синтетическое смазочное средство (заполнение на заводе/рекомендуется).
• Степень защиты: IP65. Монтаж: в любом положении; квадратный сквозной фланец для упрощения установки.
