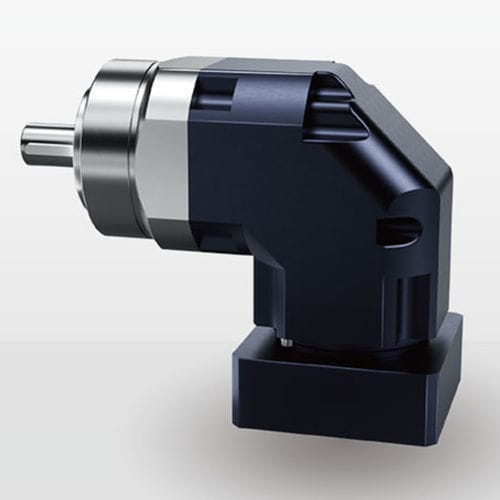

Планетарный редуктор NER series

с конической передачейс винтовой зубчатой передачейортогональный

Обзор продукта
Серия DESBOER NER — экономичный высокоточный планетарный редуктор под прямым углом, разработанный для универсальных серво- и автоматизированных применений. Обеспечивает точное позиционирование и низкий уровень шума, имеет широкий диапазон передаточных чисел и фланец со сквозным квадратным отверстием для гибкой интеграции в механизмы.

Модели и общие данные

• Размеры моделей: 50, 70, 90, 120, 155, 203, 235
• Диапазон передаточных чисел: 3 - 200
• Варианты зазора: ≤2 угл.мин до ≤9 угл.мин
• Номинальный выходной момент: 13 - 1900 Nm

Ключевые особенности

• Высокоточное маслозащитное уплотнение, уменьшающее трение и повышающее КПД
• Степень защиты IP65; непрерывная работа до 90 °C
• Высокоточные подшипники, обеспечивающие значительную радиальную и осевую нагрузочную способность
• Косозубые передачи для оптимальной передачи мощности, низкого уровня шума и повышенной точности
• Интегрированная планетарная конструкция повышает крутильную жесткость и эффективность передачи

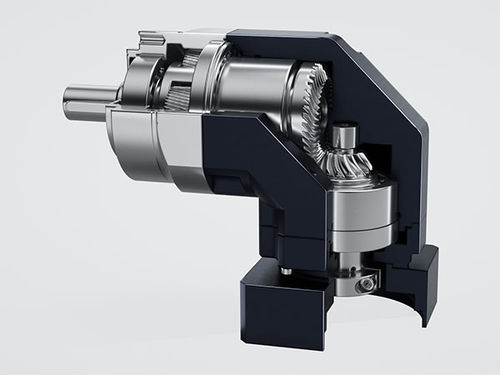

• Коническая ступень (прямой угол) для компактного углового привода с оптимизированной точностью

Габариты серии (выборочно)
Серия | NER050 | NER070 | NER090 | NER120 | NER155 | NER205 | NER235
Центральное расстояние X (mm) | 10 | 12.5 | 18 | 25.5 | 39.5 | 41 | 53.5
Точка нагрузки Z (mm) | 25.5 | 30 | 43 | 55.5 | 63.5 | 76.5 | 96

Выбранные данные производительности (представительные значения)
Макс. радиальная сила F2eB (N) для диапазона 3~200 | 980 | 1,730 | 3,250 | 7,000 | 9,600 | 14,500 | 27,800
Макс. осевая сила F2aB (N) для диапазона 3~200 | 490 | 865 | 1,625 | 3,500 | 4,800 | 7,250 | 13,900
Крутящий момент опрокидывания (Nm) для диапазона 3~200 | 25 | 65 | 152 | 345 | 680 | 970 | 1,840
Номинальная входная скорость (rpm) типично: до 10 000 (максимум зависит от модели и передаточного числа)
Срок службы: 20 000 часов (непрерывная работа — ориентировочно 10 000 часов)
КПД: ≥95% (типичные диапазоны), ≥92% для более широких диапазонов в зависимости от числа ступеней
Уровень шума (N1 = 3000 rpm, без нагрузки) dB(A) по размерам | ≤61 | ≤63 | ≤65 | ≤68 | ≤70 | ≤72 | ≤74

Примечания
Серия NER оптимизирована для робототехники, станков с ЧПУ и автоматизации, где требуются компактные габариты, высокая жесткость и длительный срок службы. Подробные технические таблицы по моделям (момент, радиальные/осевые силы, момент инерции вращения, массы, скорости, классы зазора и другие параметры) доступны для точного подбора.

Технические характеристики

• Обозначение серии: NER Series
• Размеры моделей: 50, 70, 90, 120, 155, 203, 235
• Диапазон передаточных чисел: 3 – 200
• Классы зазора: Ультраточный P0, Точный P1, Стандартный P2 (≤2 угл.мин до ≤9 угл.мин в зависимости от выбора)
• Диапазон номинального выходного момента: 13 – 1900 Nm
• Степень защиты: IP65
• Температура эксплуатации: -10 до 90 °C
• Смазка: синтетическое смазывающее средство (заполнено на заводе / рекомендуется синтетическое смазочное средство)
• КПД: ≥95% (типично), ≥92% для расширенных диапазонов в зависимости от передаточного числа/ступени
• Срок службы: 20 000 ч (ориентировочно 10 000 ч при непрерывной работе)
• Уровень шума (без нагрузки, 3000 rpm): типичные значения до ≤74 dB(A) в зависимости от модели
• Типичные массы (1 ступень, кг): NER050 1.0; NER070 2.1; NER090 5.8; NER120 11.2; NER155 22.4; NER205 46.8; NER235 83.0
• Максимальные радиальные и осевые силы и моменты опрокидывания варьируются в зависимости от модели: радиальная до 27 800 N (NER235), осевая до 13 900 N (NER235)
• Данные по моменту инерции и подробные таблицы по ступеням доступны в технической документации для расчёта
• Положение установки: любое направление
